Złącze RCA to jeden z tych elementów elektroniki, które wyglądają skromnie, ale wciąż robią ważną robotę w domowym audio i starszym wideo. Spotkasz je w amplitunerach, gramofonach, aktywnych subwooferach, starszych telewizorach i konsolach retro, więc warto wiedzieć, co oznaczają kolory, jak dobrać kabel i kiedy lepiej sięgnąć po inne rozwiązanie. Poniżej rozkładam temat na praktyczne części: od budowy po realne ograniczenia.
Najważniejsze rzeczy o tym złączu do zapamiętania
- To analogowe połączenie nadal świetnie działa w starszym sprzęcie audio i wideo.
- Czerwony i biały przewód zwykle oznaczają stereo, żółty odpowiada za obraz kompozytowy, a pomarańczowy bywa używany do cyfrowego coaxial.
- Połączenie jest niezbalansowane, więc gorzej znosi długie odcinki i zakłócenia niż XLR.
- Przy gramofonie trzeba odróżnić wejście phono od line, bo to zupełnie inny poziom sygnału.
- W 2026 roku ten standard ma sens głównie tam, gdzie współpracuje ze starszym sprzętem albo prostym analogowym audio.

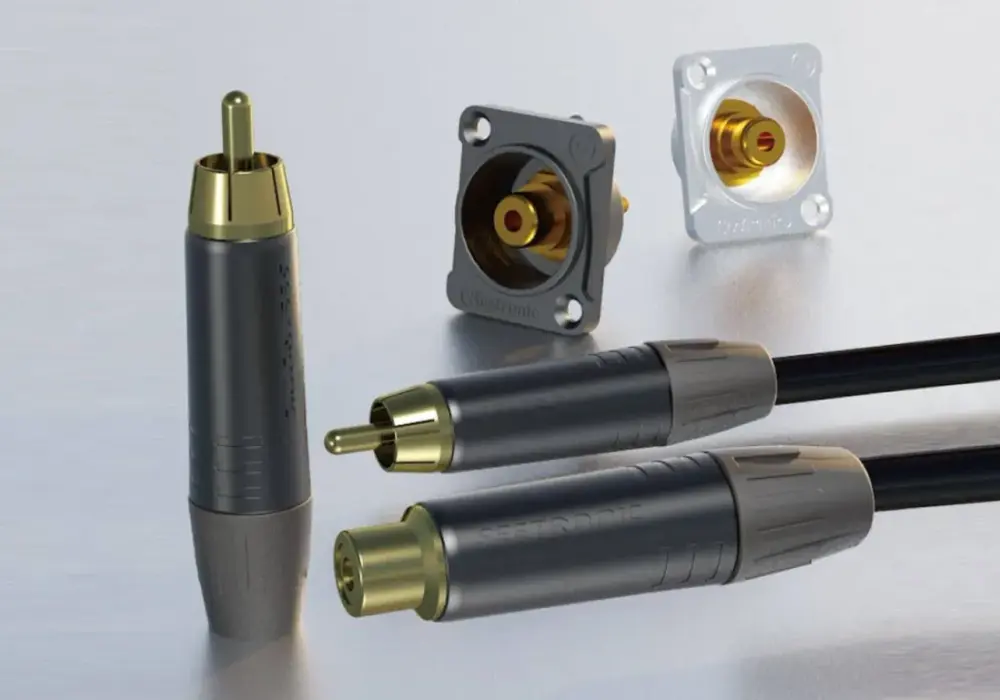

Czym jest to złącze i skąd się wzięło
Najprościej mówiąc, to prosty sposób przesyłania sygnału przez kabel koncentryczny. W środku jest pin sygnałowy, na zewnątrz masa, a całe połączenie jest niezbalansowane, więc bardziej podatne na zakłócenia niż profesjonalne XLR. Za to jest tanie, małe i banalne w obsłudze, dlatego tak długo utrzymało się w sprzęcie domowym.
Nazwa wywodzi się od Radio Corporation of America, firmy, która rozpowszechniła ten standard w latach 30. XX wieku. W praktyce częściej usłyszysz określenia „cinch” albo „phono”, szczególnie gdy ktoś mówi o wzmacniaczu, odtwarzaczu płyt albo gramofonie.
To połączenie najlepiej traktować jako narzędzie do prostego, pewnego przesyłu pojedynczego sygnału. Nie jest to rozwiązanie stworzone do wszystkiego, ale tam, gdzie pasuje do sprzętu, wciąż bywa po prostu najwygodniejsze. Żeby korzystać z niego bez pomyłek, trzeba jednak umieć czytać kolory i rozumieć typ sygnału.

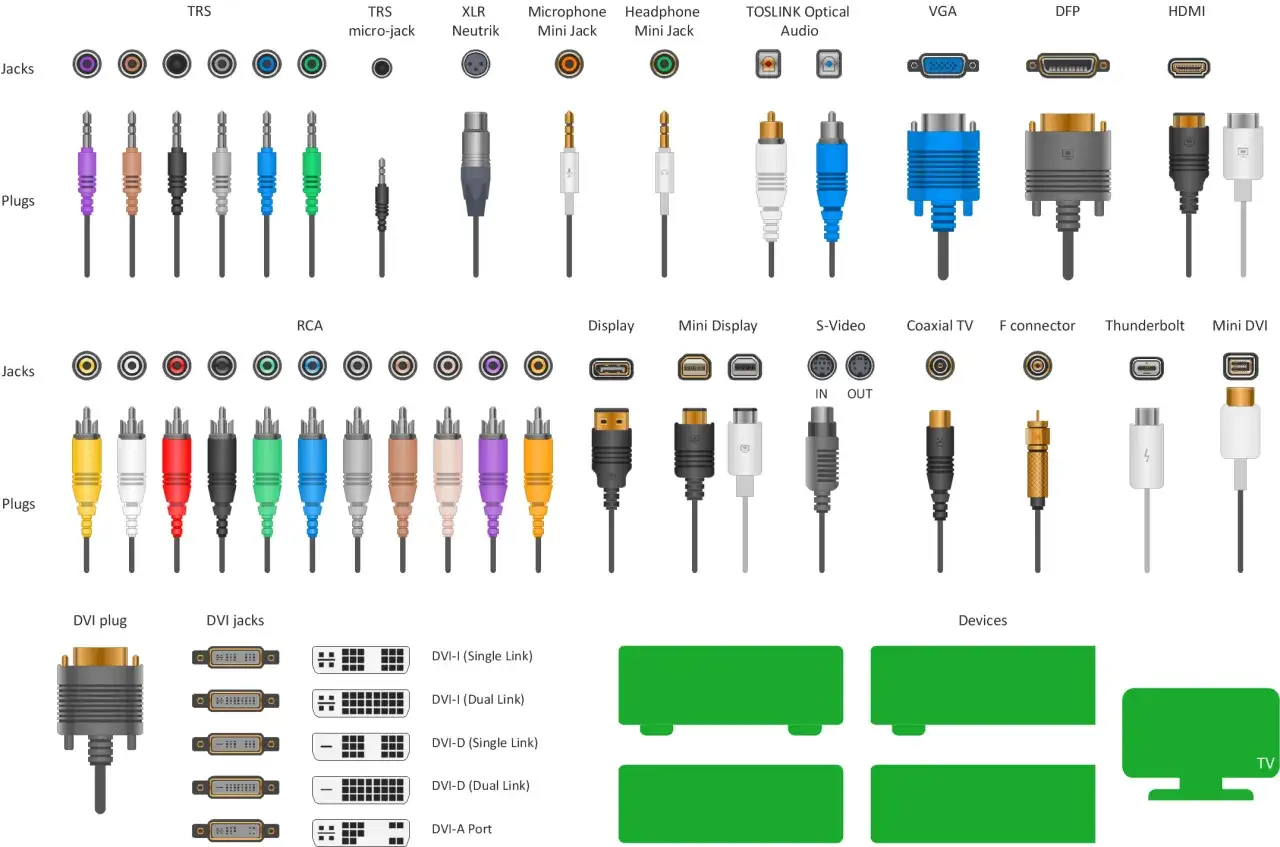

Jak rozpoznać kolory i funkcje przewodów
Kolory są tylko wskazówką, ale w sprzęcie konsumenckim najczęściej oznaczają to samo. Gdy znam układ barw, dużo szybciej odróżniam zwykły tor audio od przewodu do obrazu albo od kabla cyfrowego.
| Kolor | Najczęstsza funkcja | Co to znaczy w praktyce |
|---|---|---|
| Biały lub czarny | Lewy kanał audio | W zestawie stereo to zwykle lewy tor albo mono |
| Czerwony | Prawy kanał audio | Bez niego stereo będzie niepełne |
| Żółty | Obraz kompozytowy | To sygnał SD, a nie HD |
| Zielony, niebieski, czerwony | Obraz komponentowy | Trzy wtyki przenoszą osobne składowe obrazu |
| Pomarańczowy | Cyfrowe audio coaxial | Tu liczy się kabel 75 Ω |
Warto pamiętać, że kolor nie jest gwarancją funkcji. W tanich zestawach albo w sprzęcie studyjnym liczy się przede wszystkim opis przy gnieździe, a dopiero potem barwa plastiku. Ta zasada oszczędza najwięcej pomyłek przy przepinaniu starszych urządzeń.
Skoro już wiesz, jak czytać oznaczenia, łatwiej ocenić, kiedy to połączenie ma sens, a kiedy lepiej od razu wybrać inne rozwiązanie.
Gdzie ten standard ma sens, a gdzie lepiej go nie wybierać
Tu nie ma jednej odpowiedzi dla wszystkich urządzeń. Ja patrzę przede wszystkim na to, co dokładnie chcesz połączyć i jaki sygnał ma przejść przez tor. W jednych konfiguracjach ten standard jest bardzo wygodny, w innych tylko dokłada przejściówki i ograniczenia.
| Scenariusz | Czy ma sens | Praktyczna uwaga |
|---|---|---|
| Gramofon do wzmacniacza | Tak, ale warunkowo | Potrzebujesz wejścia phono albo zewnętrznego przedwzmacniacza gramofonowego |
| Subwoofer aktywny | Tak | To jedno z najpraktyczniejszych zastosowań w domowym audio |
| Starszy telewizor, DVD, konsola retro | Tak | Dla obrazu SD i prostego stereo to nadal najprostsza droga |
| Nowy telewizor, laptop, streamer | Raczej nie | HDMI daje więcej i zwykle upraszcza cały tor |
| Długi tor audio w trudnym otoczeniu | Raczej nie | Lepsze będzie połączenie zbalansowane, na przykład XLR |
Jeśli miałbym wskazać prostą zasadę, to używaj tego standardu tam, gdzie pasuje do istniejącego sprzętu, a nie jako domyślnego wyboru do wszystkiego. To prowadzi do następnego, bardzo praktycznego tematu: jak podłączyć wszystko tak, żeby nie pojawił się brum, cisza albo odwrócone kanały.
Jak podłączać sprzęt bez brumu i pomyłek
Najczęstszy problem nie dotyczy samej jakości przewodu, tylko złego wejścia, złej strony kabla albo różnicy potencjałów między urządzeniami. Dlatego zaczynam od prostych kroków, które naprawdę rozwiązują większość domowych problemów.
- Wyłącz zasilanie przed przepinaniem. Ten standard nie lubi wkładania i wyciągania pod napięciem, bo łatwo o trzask w głośnikach.
- Dopasuj wyjście do wejścia. OUT idzie do IN. Najprostszy błąd to wpięcie sygnału w złącze przeznaczone do odtwarzania w drugą stronę.
- Trzymaj się kanałów. Czerwony zwykle oznacza prawy kanał, biały lub czarny lewy, ale sprawdzaj też opisy na obudowie.
- Przy gramofonie nie pomyl phono z line. Wejście phono wzmacnia i koryguje sygnał z wkładki; line tego nie robi. Bez właściwego toru dźwięk będzie cichy i zniekształcony.
- Przy brumie skróć tor i uprość zasilanie. Często pomaga jedna listwa zasilająca, odsunięcie kabla od zasilaczy i sprawdzenie, czy problem nie wynika z pętli masy.
Pętla masy to sytuacja, w której dwa urządzenia łączą się sygnałowo i zasilająco w taki sposób, że pojawia się przydźwięk, zwykle słyszalny jako niskie buczenie. W domowym systemie najczęściej wywołują ją nie sam kabel, tylko zestawienie kilku zasilaczy, komputerów i wzmacniaczy w jednym torze.
Gdy sygnał jest już uporządkowany, łatwiej zobaczyć, gdzie naprawdę leżą ograniczenia tego rozwiązania, a gdzie winna jest tylko zła konfiguracja.
Jakie ograniczenia ma ten standard w praktyce
To połączenie nie jest złe samo w sobie, ale ma konkretne granice. Najważniejsza jest jedna: to tor analogowy, a więc każdy metr kabla, każde słabsze ekranowanie i każda różnica masy mogą dołożyć szum albo brum.
- Obraz kompozytowy przenosi wszystko jednym kanałem, więc nadaje się głównie do standardowej rozdzielczości, a nie do nowoczesnego obrazu HD.
- Tor niezbalansowany gorzej znosi długie odcinki niż połączenia zbalansowane, dlatego przy większych dystansach częściej pojawiają się zakłócenia.
- Cyfrowy coaxial działa inaczej niż analog, ale nadal wymaga sensownego kabla 75 Ω i nie zastępuje możliwości HDMI.
- Sygnał gramofonowy jest bardzo czuły na błędne podłączenie, więc pomylenie phono z line daje od razu zły efekt.
W praktyce największą różnicę robi nie marketing kabla, tylko rodzaj sygnału, długość połączenia i jakość samego sprzętu. Przy dwóch metrach dobrze wykonany przewód zwykle wystarcza, ale przy dłuższych odcinkach i w pobliżu zasilaczy lepiej nie oszczędzać na ekranowaniu. To prowadzi do następnego pytania: co kupić, żeby nie przepłacić, a jednocześnie nie zepsuć całego zestawu złym adapterem.
Co kupić, żeby nie przepłacić i nie kupić złego adaptera
Jeśli ktoś pyta mnie o zakup, zwykle zaczynam od jednego zdania: kupuj do konkretnego zastosowania, a nie „na wszelki wypadek”. W tym standardzie różnica między dobrym wyborem a złą przejściówką potrafi być większa niż między drogim a tanim przewodem.
| Potrzeba | Co kupić | Czego unikać |
|---|---|---|
| Stereo z wyjścia liniowego do wzmacniacza | Kabel 2 x cinch do 2 x cinch | Zbyt długich, bardzo cienkich przewodów przy trudnym środowisku zakłóceń |
| Telefon lub laptop do wzmacniacza | Kabel 3,5 mm do 2 x cinch albo adapter z DAC | Podłączania do wejścia phono |
| Obraz kompozytowy | Kabel video 75 Ω | Zwykłego, przypadkowego przewodu audio jako zamiennika |
| Cyfrowy coaxial | Kabel 75 Ω przeznaczony do audio cyfrowego | Krótkowzrocznego łączenia go „jakimkolwiek chinchem” |
| Gramofon | Kabel audio plus przewód masowy, a czasem zewnętrzny przedwzmacniacz | Zakładania, że sam kabel załatwi wszystko |
Gdybym miał wybrać trzy cechy ważniejsze niż cena, wskazałbym pewny styk, sensowną długość i dobre ekranowanie. Złocone końcówki same z siebie nie poprawią dźwięku, jeśli reszta toru jest przeciętna. W domowej elektronice praktyka wygrywa z marketingiem, a dobrze dobrany przewód zwykle wystarcza bardziej niż „audiofilska” obietnica z pudełka.
Na tym tle łatwo zrozumieć, dlaczego ten standard nadal nie zniknął z domowych systemów, mimo że nowe urządzenia coraz częściej stawiają na cyfrowe połączenia.
Dlaczego ten standard wciąż trzyma się w domowej elektronice
Najprostsza odpowiedź brzmi: bo ogromna liczba urządzeń nadal go używa, a wiele starszych zestawów audio i wideo działa świetnie właśnie na takim torze. Gramofon, aktywny subwoofer, amplituner, analogowy odtwarzacz czy konsola retro nie potrzebują HDMI, tylko pewnego, prostego połączenia, które po prostu działa.
Ja traktuję ten standard jako praktyczny most między starym i nowym sprzętem. Jeśli w domu masz starszy wzmacniacz, testujesz retro konsolę albo chcesz uruchomić gramofon bez wymiany całego zestawu, dobrze dobrane kable i jeden sensowny adapter załatwiają więcej niż cały worek przypadkowych przejściówek. Jeśli kompletujesz domowe audio, ten standard warto znać nie z nostalgii, tylko z pragmatyzmu.
