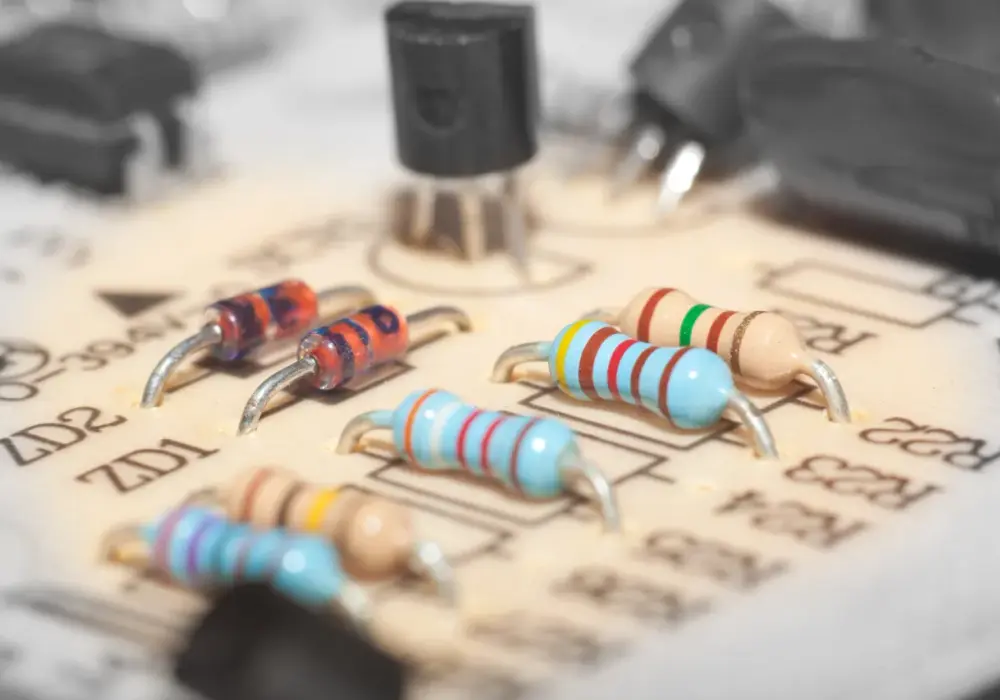

W układach zasilania, prostych ogranicznikach napięcia i jako napięcie odniesienia ten element wraca częściej, niż się wydaje. Wyjaśniam tu, czym jest dioda Zenera, dlaczego pracuje w obszarze przebicia zaporowego, jak dobrać jej napięcie i moc oraz kiedy lepiej sięgnąć po inny element. Dorzucam też praktyczne przykłady, żeby łatwo odróżnić użycie sensowne od pozornie sensownego.
Najważniejsze informacje w skrócie
- To dioda zaprojektowana do pracy w kontrolowanym przebiciu zaporowym, a nie element, który „psuje się” przy wyższym napięciu.
- W kierunku przewodzenia zachowuje się jak zwykła dioda krzemowa, zwykle ze spadkiem około 0,6-0,7 V.
- Najważniejsze parametry to napięcie przebicia, zakres prądu pracy, moc strat i tolerancja napięcia.
- Do stabilizacji napięcia potrzebuje rezystora szeregowego, bo bez niego łatwo przekroczyć bezpieczny prąd.
- W prostych, małoprądowych układach sprawdza się świetnie, ale do większych obciążeń lepszy bywa stabilizator scalony albo przetwornica.
- Do ochrony przed silnymi impulsami przepięciowymi zwykle skuteczniejszy będzie transil niż zwykła dioda Zenera.
Czym jest i po co pracuje w przebiciu zaporowym
To odmiana diody półprzewodnikowej z silnie domieszkowanym złączem p-n, zaprojektowana tak, by po osiągnięciu określonego napięcia wstecznego wejść w kontrolowane przebicie. Właśnie dlatego ten element jest użyteczny: po przekroczeniu progu napięcie na nim zmienia się niewiele, mimo że prąd rośnie bardzo wyraźnie. W praktyce traktuję go jak prosty „kotwiczący” punkt napięcia, a nie jak zwykłą diodę do prostowania.
W kierunku przewodzenia zachowuje się normalnie, więc po spolaryzowaniu jej „na plus” i „na minus” dostajesz typowy spadek jak w klasycznej diodzie krzemowej. Cała ciekawostka zaczyna się dopiero po stronie zaporowej, bo tam element działa w trybie, który dla większości diod byłby po prostu uszkodzeniem. Tu jest odwrotnie: kontrolowane przebicie to jego podstawowa funkcja, a nie awaria.
To właśnie dlatego przy takiej konstrukcji tak ważne są parametry katalogowe. Sam fakt, że dioda „trzyma” napięcie, nie wystarcza jeszcze do poprawnego projektu. Następny krok to zrozumienie, co realnie dzieje się w układzie, gdy zaczyna płynąć prąd.
Jak zachowuje się w praktyce
W praktyce nie ma tu żadnej magii. Po stronie zaporowej najpierw praktycznie nic się nie dzieje, a po przekroczeniu napięcia przebicia prąd rośnie bardzo mocno, podczas gdy napięcie na elemencie pozostaje blisko wartości znamionowej. Nie oznacza to jednak idealnej ściany. Każda sztuka ma tolerancję, skończoną oporność dynamiczną i określony zakres prądu, w którym stabilizacja ma sens.
Orientacyjnie można powiedzieć, że dla niższych napięć dominuje zjawisko Zenera, w okolicach 5-7 V pojawia się strefa mieszana, a przy wyższych napięciach coraz większą rolę odgrywa przebicie lawinowe. Dla użytkownika końcowego ważniejszy jest jednak inny wniosek: napięcie nie jest absolutnie stałe, tylko stabilne w pewnym zakresie prądów i temperatury. To wystarcza do prostych układów, ale nie do wszystkiego.
Przeczytaj również: Podlewaczki do kwiatów doniczkowych: wybierz najlepszą dla siebie
Najważniejsze parametry z noty katalogowej
Gdy dobieram taki element, patrzę przede wszystkim na cztery rzeczy. Po pierwsze jest to napięcie Zenera, czyli napięcie podane zwykle przy określonym prądzie testowym, np. kilku lub kilkunastu miliamperach. Po drugie liczy się minimalny i maksymalny prąd pracy, bo stabilizacja zaczyna działać dopiero wtedy, gdy element jest odpowiednio spolaryzowany. Po trzecie sprawdzam moc strat, bo to ona decyduje, czy dioda przeżyje w danym układzie. Po czwarte nie ignoruję tolerancji - w popularnych seriach 5% jest czymś bardzo częstym, a dokładniejsze odmiany zwykle kosztują więcej.
Warto też pamiętać o jednej praktycznej rzeczy: spadek 0,6-0,7 V w kierunku przewodzenia nie mówi nic o tym, jak element zachowa się po stronie zaporowej. To dwa różne tryby pracy i dwa różne sposoby myślenia o projekcie. Z tego wynika prosty dobór, więc następna sekcja to już konkretny rachunek.
Jak dobrać ją do prostego układu
Ja zaczynam od dwóch pytań: jakie jest maksymalne napięcie wejściowe i jaki prąd pobiera obciążenie. Dopiero potem dobieram rezystor szeregowy, bo bez niego łatwo przekroczyć bezpieczny prąd i zamienić prosty układ w grzałkę. Najwygodniej myśleć o tym tak: rezystor ogranicza prąd, a dioda utrzymuje napięcie na wyjściu.
Praktyczny wzór jest prosty: R = (Vin - Vz) / (Iobciążenia + Iz). Trzeba w nim przyjąć sensowny prąd pracy diody, czyli taki, przy którym faktycznie trzyma napięcie. Potem sprawdza się moc: P = Vz × Iz. Jeśli wynik zbliża się do granicy katalogowej, nie kombinuję, tylko wybieram mocniejszy element albo inne rozwiązanie.
Przykład z życia: chcesz uzyskać około 5,1 V z zasilania 12 V i przewidujesz obciążenie 5 mA. Jeśli przyjmiesz kolejne 5 mA dla samej diody, wychodzi rezystor około 690 Ω, więc praktycznie bierze się najbliższą wartość z szeregu, czyli 680 Ω. Przy takim układzie moc na elemencie przy pełnym przewodzeniu wynosi około 50 mW, więc nawet mała dioda może to wytrzymać, ale tylko wtedy, gdy naprawdę mieści się to w danych katalogowych.
Właśnie tu najczęściej popełnia się błąd: ktoś patrzy tylko na napięcie nominalne i zakłada, że reszta „sama się ułoży”. Nie ułoży się. Kiedy parametry są już policzone, pozostaje sprawdzić, w jakich zastosowaniach taki układ daje najlepszy efekt.
Gdzie sprawdza się najlepiej
Ten element najlepiej czuje się w prostych, małoprądowych układach. Jeżeli potrzebujesz niewielkiego napięcia odniesienia, prostego ogranicznika albo podstawowej stabilizacji pomocniczej, rozwiązanie z diodą i rezystorem jest szybkie, tanie i czytelne. W projekcie prototypowym często wygrywa właśnie prostotą, a nie wyrafinowaniem.
Poniżej zestawiam najczęstsze scenariusze, w których ma sens, oraz sytuacje, w których lepiej użyć innego elementu.
| Zastosowanie | Po co się go używa | Na co uważać |
|---|---|---|
| Prosta stabilizacja napięcia | Utrzymuje w przybliżeniu stały poziom napięcia dla małego obciążenia | Sprawdź prąd diody i moc strat, bo sprawność jest ograniczona |
| Napięcie odniesienia | Daje punkt odniesienia dla prostych układów analogowych | Tolerancja i temperatura wpływają na wynik bardziej, niż wielu osobom się wydaje |
| Ograniczanie sygnału | Ścina zbyt wysokie napięcie na wejściu układu | To nie jest ochrona przed dużą energią impulsu |
| Małe zabezpieczenia wejść | Chroni delikatniejsze stopnie przed niewielkim przekroczeniem napięcia | Do silnych przepięć zwykle lepszy jest transil |
Jeśli potrzebujesz ochrony przed krótkimi, ale energetycznie mocnymi impulsami, zwykła dioda Zenera bywa za słaba. Wtedy bardziej sensowny jest transil, bo lepiej radzi sobie z udarem i szybciej reaguje w takich warunkach. Z kolei jeśli celem jest zasilanie większego obciążenia, wygra stabilizator scalony albo przetwornica, bo zwykła dioda z rezystorem zaczyna marnować za dużo energii.
To prowadzi naturalnie do pytania, co najczęściej psuje taki układ w praktyce i dlaczego na stole działa, a w docelowej wersji już nie.
Najczęstsze błędy przy projektowaniu
- Brak rezystora szeregowego - bez ograniczenia prądu element bardzo łatwo wchodzi w przeciążenie.
- Patrzenie tylko na napięcie nominalne - dwa egzemplarze o tej samej wartości mogą zachowywać się inaczej przy różnych prądach testowych.
- Ignorowanie mocy strat - kilka dziesiątek miliwatów w małej obudowie to jedno, a setki miliwatów to już zupełnie inna historia.
- Mylenie stabilizacji z ochroną przeciwprzepięciową - ograniczenie napięcia nie oznacza, że element przejmie duży impuls energii.
- Zakładanie idealnej stałości napięcia - tolerancja i temperatura zawsze wnoszą pewien błąd, czasem całkiem zauważalny.
W projektach amatorskich najgorsza jest zwykle nadmierna pewność siebie. Jeśli układ działa na luźno zmontowanej płytce stykowej, to jeszcze nie znaczy, że przetrwa dłuższą pracę albo wahania zasilania. W elektronice to właśnie detale decydują, czy rozwiązanie jest tylko poprawne, czy naprawdę solidne.
To ostatnia rzecz, którą warto sobie uporządkować: kiedy wybrałbym ten element bez wahania, a kiedy od razu szukałbym alternatywy.
Kiedy wybrałbym ten element, a kiedy nie
Wybrałbym go wtedy, gdy potrzebuję prostego, taniego i przewidywalnego ograniczenia napięcia przy niewielkim prądzie. Dobrze pasuje do prostych referencji, ochrony wejść sygnałowych, pomocniczych stabilizatorów i laboratoryjnych prototypów, gdzie liczy się szybkość wdrożenia, a nie maksymalna sprawność.
Nie wybrałbym go do zasilania większych obciążeń, do precyzyjnych referencji bez dodatkowej kompensacji ani do ochrony przed poważnymi przepięciami. W takich miejscach lepiej działa stabilizator scalony, przetwornica lub transil, bo te elementy są zbudowane dokładnie pod taki scenariusz. Jeśli mam zostawić jedną praktyczną radę, to taką: najpierw sprawdź prąd i moc, dopiero potem napięcie. W tym typie układu właśnie te dwa parametry najczęściej decydują, czy rozwiązanie będzie działać spokojnie, czy tylko przez chwilę.
