Sterownik programowalny to serce wielu linii produkcyjnych, maszyn pakujących, systemów transportu i prostych układów automatyki. W praktyce łączy elektronikę, czujniki, napędy i logikę działania w jedno spójne urządzenie, które ma reagować szybko, przewidywalnie i bez zbędnych przestojów.
Ten tekst pokazuje, czym jest PLC, jak działa, z czego się składa i kiedy rzeczywiście ma sens. Dorzucam też porównanie z innymi rozwiązaniami, bo właśnie tam najczęściej pojawiają się kosztowne pomyłki przy doborze sprzętu.
Najkrócej mówiąc, to przemysłowy komputer do sterowania maszynami
- PLC zbiera sygnały z czujników, wykonuje logikę i steruje wyjściami w cyklu liczonym w milisekundach.
- Najczęściej składa się z CPU, zasilacza, modułów wejść i wyjść oraz interfejsów komunikacyjnych.
- W praktyce spotkasz wersje kompaktowe, modułowe, bezpieczeństwa i coraz częściej software'owe.
- Najlepiej sprawdza się tam, gdzie liczą się niezawodność, odporność i przewidywalna reakcja.
- Do prostego prototypu nie zawsze będzie najlepszym wyborem, bo koszt i złożoność bywają wyższe niż w mikrokontrolerze albo małym PC.
Jak rozumiem sterownik PLC w elektronice przemysłowej
Najprościej ujmując, PLC to przemysłowy komputer sterujący. Nie służy do oglądania filmów, pracy biurowej ani gier, tylko do pilnowania procesu: ma odczytać sygnał z czujnika, podjąć decyzję i włączyć albo wyłączyć odpowiednie wyjście. Właśnie dlatego tak dobrze odnajduje się w maszynach, liniach produkcyjnych, systemach transportu czy automatyce budynkowej.
Ja patrzę na taki sterownik jak na połączenie elektroniki, logiki i odporności środowiskowej. To urządzenie ma wytrzymać zakłócenia, drgania, pył, wilgoć i długą pracę bez niespodzianek. W odróżnieniu od zwykłego komputera ważniejsza od „mocy” bywa tu deterministyczna reakcja, czyli przewidywalny czas odpowiedzi. Dzięki temu maszyna ma działać tak samo dziś, jutro i po tysiącu cykli.
Jeśli ktoś pierwszy raz styka się z tą kategorią sprzętu, łatwo myli ją z laptopem albo małym komputerem jednopłytkowym. To błąd. W świecie przemysłowym liczy się nie tylko procesor, ale też jakość wejść i wyjść, diagnostyka, stabilność oprogramowania oraz to, jak łatwo serwisować cały układ po wdrożeniu. Żeby dobrze ocenić taki sterownik, trzeba jeszcze zobaczyć, co dokładnie dzieje się w jego cyklu pracy.
Jak działa w praktyce

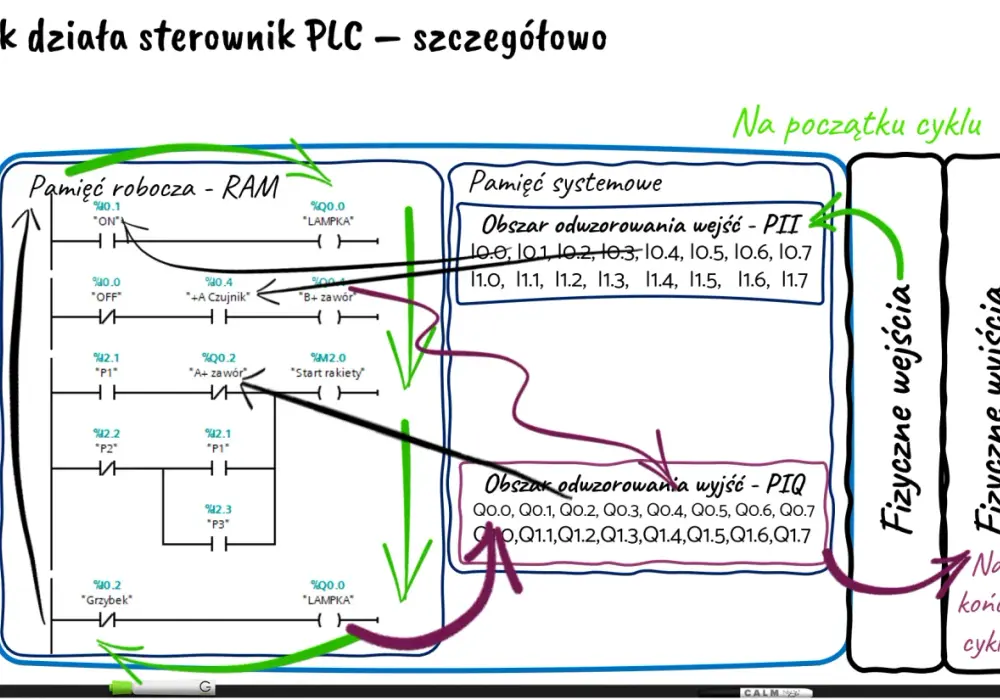

Praca sterownika opiera się na ciągłej pętli, którą w automatyce często nazywa się cyklem skanowania. To właśnie on sprawia, że PLC reaguje szybko i powtarzalnie. Najpierw odczytuje wejścia, potem wykonuje program, a na końcu aktualizuje wyjścia. Równolegle może jeszcze prowadzić komunikację z HMI, rejestrować dane, sprawdzać błędy i obsługiwać diagnostykę.
- Odczyt wejść - sterownik pobiera sygnały z przycisków, krańcówek, czujników temperatury, fotokomórek czy presostatów.
- Wykonanie programu - przelicza logikę, sprawdza warunki, liczniki, timery i zależności między sygnałami.
- Aktualizacja wyjść - podaje stan na przekaźniki, styczniki, zawory, lampy sygnalizacyjne albo falowniki.
- Diagnostyka i komunikacja - zapisuje błędy, wymienia dane z panelem operatorskim, systemem SCADA lub innym kontrolerem.
W praktyce najważniejsze jest to, że ten cykl jest powtarzalny. Jeśli masz maszynę pakującą, która ma zareagować na impuls z fotokomórki, nie chcesz, żeby odpowiedź raz trwała 2 ms, a innym razem 40 ms. Właśnie tu PLC wygrywa z rozwiązaniami ogólnymi. Warto też pamiętać, że nie każdy proces wymaga ultrakrótkiego cyklu. Czasem liczy się bardziej stabilność niż szybkość, a czasem odwrotnie - wtedy do gry wchodzą specjalizowane moduły motion albo bardziej zaawansowane platformy sterowania. A gdy już wiadomo, jak myśli kontroler, łatwiej zrozumieć jego budowę i odmiany.
Jak jest zbudowany i jakie ma odmiany
W środku sterownika nie ma magii, tylko dobrze zorganizowana elektronika. Najczęściej spotkasz kilka podstawowych elementów, które razem tworzą cały układ sterowania. Ich jakość i sposób połączenia mają bezpośredni wpływ na niezawodność, serwis i możliwości rozbudowy.
| Element | Rola | Co to zmienia w praktyce |
|---|---|---|
| CPU | Wykonuje program i zarządza cyklem pracy | Decyduje o szybkości reakcji, liczbie zadań i złożoności logiki |
| Zasilacz | Stabilizuje energię dla elektroniki sterującej | Wpływa na odporność na spadki napięcia i zakłócenia |
| Wejścia i wyjścia | Łączą sterownik z czujnikami, przyciskami i wykonawcami | Określają, ile sygnałów da się obsłużyć i jakie typy czujników będą wspierane |
| Interfejsy komunikacyjne | Zapewniają wymianę danych z HMI, napędami i siecią zakładową | Ułatwiają integrację z innymi urządzeniami i systemami nadrzędnymi |
| Pamięć | Przechowuje program i dane robocze | Ma znaczenie przy logowaniu, recepturach i bardziej rozbudowanej logice |
| Moduły specjalne | Obsługują np. analogi, ruch, bezpieczeństwo lub szybkie liczniki | Rozszerzają zastosowanie bez wymiany całej platformy |
Do tego dochodzi jeszcze podział na kilka praktycznych rodzin. PLC kompaktowy sprawdza się przy prostszych maszynach, bo ma wszystko w jednej obudowie i łatwo go uruchomić. Wersja modułowa daje większą elastyczność, gdy projekt rośnie i trzeba dodać więcej wejść, wyjść albo komunikacji. Safety PLC obsługuje funkcje związane z bezpieczeństwem, więc ma sens tam, gdzie zwykła logika nie wystarczy do zatrzymania maszyny w kontrolowany sposób. Coraz częściej spotyka się też sterowanie software'owe, w którym część logiki działa na komputerze przemysłowym lub wirtualnej maszynie.
Ta różnorodność nie jest przypadkowa. Pozwala dobrać sprzęt do skali projektu, ale też łatwo się na tym potknąć, jeśli ktoś kupuje platformę „na wyrost” albo przeciwnie - zbyt skromną. Z tej różnorodności wynikają też różne scenariusze użycia, a to prowadzi do praktycznego pytania: gdzie taki sterownik wygrywa, a gdzie lepiej wybrać coś innego.
Gdzie sprawdza się najlepiej, a gdzie lepiej wybrać coś innego
Najczęstsze zastosowania to linie produkcyjne, transport wewnętrzny, pakowanie, sortowanie, pompy, wentylacja, systemy dozowania i automatyka budynkowa. W tych miejscach sterownik daje przewagę, bo łączy prostą logikę, dużą odporność i czytelną diagnostykę. Dla utrzymania ruchu to duża wygoda, bo awarię często da się namierzyć szybciej niż w układzie złożonym z wielu osobnych kontrolerów.
Żeby lepiej zobaczyć granice zastosowań, porównuję PLC z dwoma rozwiązaniami, które często przewijają się w dyskusjach projektowych.
| Rozwiązanie | Kiedy ma sens | Najmocniejsza strona | Największe ograniczenie |
|---|---|---|---|
| PLC | Sterowanie maszynami, liniami, sygnałami dyskretnymi i analogowymi | Deterministyczna praca, odporność, łatwa diagnostyka | Wyższy koszt wejścia niż w prostym mikrokontrolerze |
| Komputer przemysłowy | HMI, wizja, analiza danych, bardziej złożone aplikacje programowe | Większa moc obliczeniowa i elastyczność | Większa złożoność systemu i zależność od środowiska programowego |
| Mikrokontroler lub płytka hobbystyczna | Prototypy, małe projekty, nauka elektroniki | Niski koszt i szybki start | Słabsza odporność przemysłowa i brak wygodnego ekosystemu serwisowego |
Właśnie dlatego nie zawsze polecam „najtańsze” rozwiązanie. Jeśli ktoś buduje prosty test na biurku, płytka rozwojowa wystarczy. Jeśli jednak urządzenie ma pracować w fabryce przez lata, z falownikami, czujnikami i serwisem po zmianie, to PLC zwykle wygrywa nie ceną zakupu, tylko kosztem całego życia instalacji. Kiedy znamy granice zastosowań, można przejść do wyboru konkretnej platformy bez przepłacania za funkcje, których nie użyjemy.
Jak wybrać odpowiedni sterownik do projektu
Ja zaczynam od pytań, które na starcie oszczędzają najwięcej pieniędzy. Nie od marki, nie od katalogu, tylko od tego, co ma się naprawdę dziać w maszynie. Dopiero potem patrzę na rodzinę urządzeń, moduły i środowisko programistyczne.
- Ile i jakich sygnałów - cyfrowych, analogowych, szybkich liczników, wejść bezpieczeństwa.
- Jakie protokoły komunikacji - na przykład z falownikami, panelami operatorskimi, systemem nadrzędnym czy zdalnym I/O.
- Jak krytyczny jest czas reakcji - zwykła logika, szybkie sekwencje czy sterowanie ruchem.
- Czy potrzebne są funkcje bezpieczeństwa - awaryjne zatrzymanie, kurtyny, blokady, strefy bezpieczeństwa.
- Jakie są warunki pracy - temperatura, drgania, pył, wilgoć, szafa sterownicza czy zabudowa rozproszona.
- Jak wygląda ekosystem producenta - dostępność części, licencji, wsparcia i ludzi, którzy potrafią to utrzymać.
Najczęstszy błąd widzę przy zakupie „na styk”. Ktoś liczy tylko aktualne wejścia i wyjścia, a nie zostawia zapasu na przyszłą rozbudowę. Potem dochodzi analog, dodatkowy napęd, panel HMI, komunikacja z nadrzędnym systemem i okazuje się, że platforma kończy się szybciej, niż powinna. Drugi błąd to niedoszacowanie serwisu: brak kopii programu, brak opisu zmiennych, brak wersjonowania, brak planu awaryjnego na wymianę CPU. W przemyśle to nie detal, tylko realny koszt przestoju.
Jeżeli miałbym wskazać jedną zasadę, powiedziałbym tak: kupuj sterownik do procesu, a nie do katalogu. Dobre dopasowanie jest ważniejsze niż efektowna specyfikacja. A na koniec warto spojrzeć na to, co dzieje się z samą architekturą sterowania, bo to właśnie tam rynek najbardziej przyspiesza.
W 2026 coraz częściej sterowanie przechodzi do software'u
Najciekawsza zmiana ostatnich lat nie polega na tym, że klasyczny sterownik nagle przestał być potrzebny. Chodzi raczej o to, że coraz częściej logika sterowania przenosi się na platformy software'owe, a sam PLC staje się usługą uruchamianą na komputerze przemysłowym, w kontenerze albo w środowisku wirtualnym. Siemens pokazuje już podejście z wirtualnym kontrolerem Simatic, a Beckhoff rozwija PC-based control, w którym runtime PLC działa na komputerach przemysłowych i może być łatwo rozszerzany.
To rozwiązanie ma sens przede wszystkim tam, gdzie ważna jest centralizacja, łatwiejsze aktualizacje, integracja z IT oraz elastyczne skalowanie. W praktyce dobrze sprawdza się przy symulacjach, testach, data center, bardziej rozproszonych instalacjach i aplikacjach o łagodniejszych wymaganiach czasowych. Nie traktowałbym go jednak jako automatycznego następcy klasycznego sterownika w każdej maszynie. Gdy proces wymaga mocno przewidywalnej reakcji, prostego serwisu w terenie i dużej odporności środowiskowej, hardware nadal ma bardzo mocne argumenty.
- Wybierz klasyczny sterownik, jeśli projekt ma działać blisko maszyny, w trudnych warunkach i z prostym serwisem.
- Rozważ wersję software'ową, jeśli priorytetem jest elastyczność, integracja z IT i centralne zarządzanie.
- Nie pomijaj testów, bo przy nowej architekturze najwięcej problemów wychodzi nie w katalogu, tylko po integracji z rzeczywistym sprzętem.
Jeśli mam zostawić jedną praktyczną myśl, to taką: w automatyce nie wygrywa najbardziej efektowne rozwiązanie, tylko to, które połączy bezpieczeństwo, przewidywalność i łatwy serwis. Właśnie dlatego dobrze dobrany PLC nadal pozostaje jednym z najpewniejszych fundamentów elektroniki przemysłowej.
