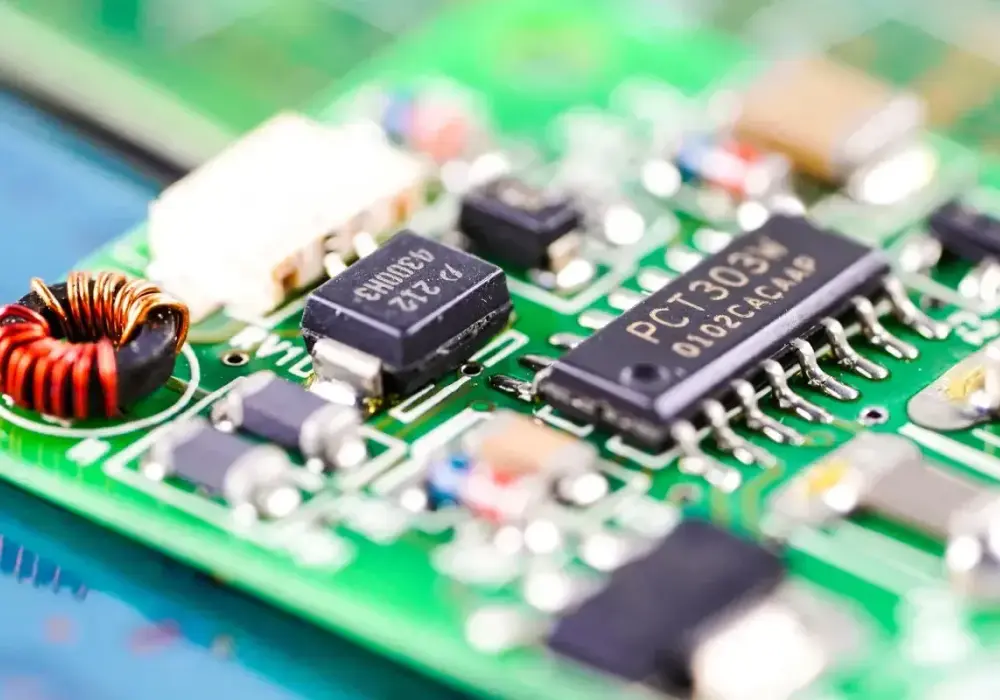

Tranzystor jest jednym z tych elementów, które decydują o tym, czy układ wzmacnia sygnał, czy działa jak szybki przełącznik. W telefonach, ładowarkach, wzmacniaczach i zasilaczach jest podstawą działania całych bloków funkcjonalnych, choć zwykle nie widać go gołym okiem. Poniżej wyjaśniam, jak działa, jakie ma najważniejsze odmiany, gdzie spotkasz go w elektronice użytkowej i jak podejść do doboru albo diagnozy bez zgadywania.
Najważniejsze informacje, które warto mieć od razu
- Ten element steruje większym prądem za pomocą małego sygnału albo napięcia.
- W praktyce pracuje w dwóch rolach: jako wzmacniacz lub przełącznik.
- W elektronice użytkowej dominują dziś konstrukcje MOSFET, a w prostszych układach nadal często spotyka się BJT.
- W smartfonach występuje głównie wewnątrz układów scalonych, sekcji zasilania i torów ładowania.
- Przy zamienniku liczą się nie tylko oznaczenia, ale też obudowa, pinout, dopuszczalne napięcie i odprowadzanie ciepła.
Jak działa w praktyce
W uproszczeniu chodzi o to, by mały sygnał sterujący kontrolował większy przepływ energii pobieranej z zasilania. W bipolarnym wariancie niewielki prąd bazy otwiera drogę dla większego prądu kolektora; w MOSFET-cie robi to napięcie na bramce, która prawie nie pobiera prądu stałego. To właśnie dlatego ten sam typ elementu może pracować jako czuły wzmacniacz sygnału albo jako błyskawiczny klucz w przetwornicy.
Sygnał sterujący nie przenosi całej mocy
To ważne rozróżnienie, bo początkujący często oczekują, że „wejście” i „wyjście” zachowują się jak w zwykłym przewodzie. W rzeczywistości układ z tym elementem pobiera energię z osobnego źródła, a sygnał wejściowy tylko decyduje, ile tej energii ma zostać przepuszczone. Właśnie dlatego jeden układ może wzmacniać mikrofon, a drugi przełączać silnik w kamerze telefonu.

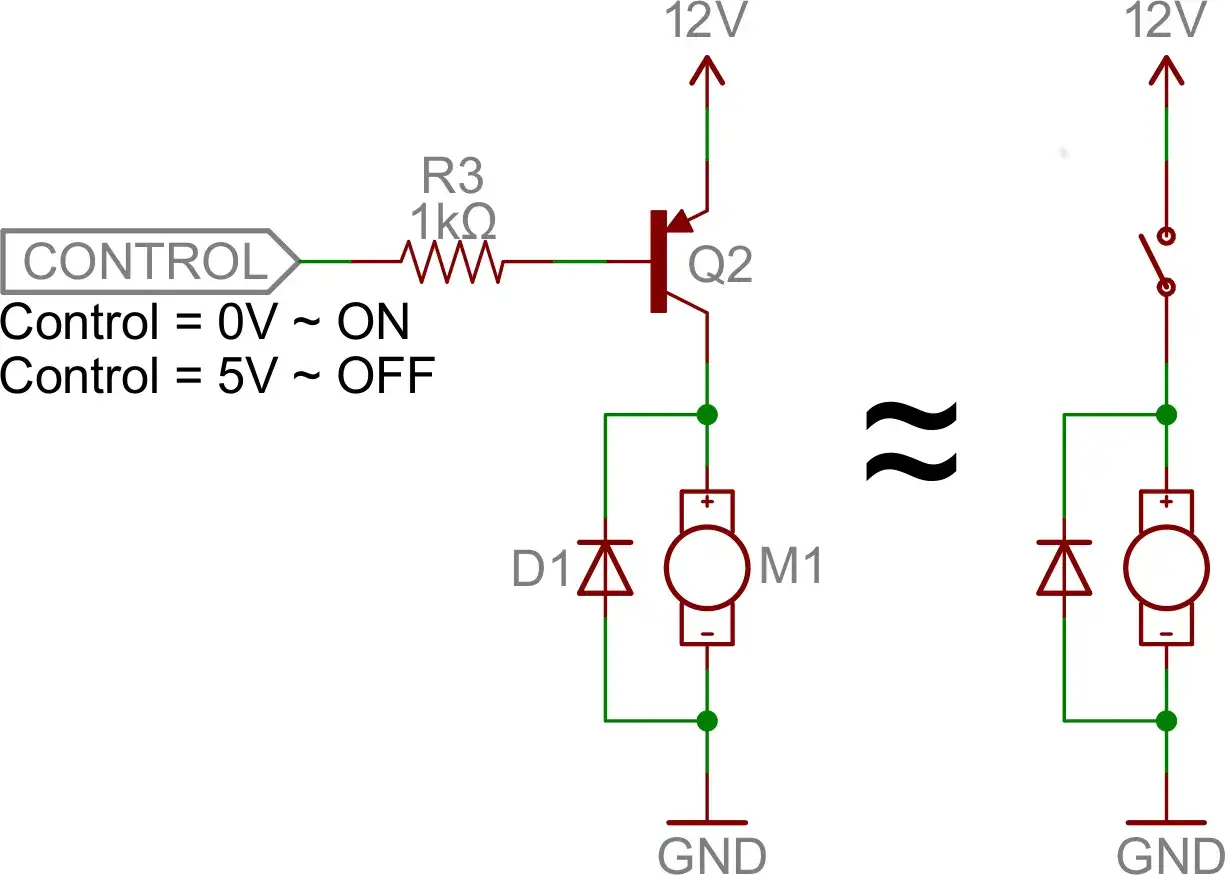

Wzmacnianie i przełączanie to dwa różne tryby
W trybie liniowym pracuje on w obszarze, w którym zmiany wejścia przekładają się możliwie płynnie na wyjście. W roli przełącznika dąży się do dwóch stanów: odcięcia i pełnego włączenia. Dla BJT typowy spadek baza-emiter to około 0,6-0,7 V, a napięcie kolektor-emiter w nasyceniu często mieści się w okolicach 0,1-0,3 V. W MOSFET-ach ważniejszy jest próg Vgs, ale tu łatwo o pomyłkę: napięcie progowe nie oznacza jeszcze niskich strat i pełnego otwarcia kanału.
Jeśli rozumiem tę różnicę, dużo łatwiej czytam schemat i nie mylę wzmacniacza z kluczem. To prowadzi wprost do najważniejszych odmian i ich praktycznych zastosowań.
Najważniejsze rodzaje i różnice
Ja zwykle porządkuję ten temat według czterech rodzin, bo to one najczęściej pojawiają się w realnych układach. Każda ma własny sposób sterowania, typowe zastosowania i ograniczenia, które wpływają na wybór przy projekcie albo naprawie.
| Typ | Jak jest sterowany | Najczęstsze zastosowanie | Mocne strony | Ograniczenia |
|---|---|---|---|---|
| BJT | Prądem bazy | Proste wzmacniacze i układy przełączające | Tani, przewidywalny, dobry w klasycznych układach analogowych | Pobiera prąd sterujący, przy dużych mocach bywa mniej efektywny |
| MOSFET | Napięciem na bramce | Zasilanie, przetwornice, sekcje mocy | Bardzo szybkie przełączanie, małe straty, brak stałego prądu bramki | Wrażliwy na ESD, wymaga dobrego doboru napięcia sterującego i obudowy |
| IGBT | Napięciem na bramce | Wyższe napięcia i większe moce | Dobre przy wymagających aplikacjach energetycznych | Nie jest idealny do drobnej elektroniki i szybkiego, małomocowego przełączania |
| JFET | Napięciem sterującym kanał | Wejścia analogowe i układy o niskim szumie | Prosty, cichy, przydatny w torach sygnałowych | Mniej popularny jako element masowy w nowoczesnych projektach |
Jeśli patrzę na elektronikę użytkową, najczęściej pierwszym wyborem jest MOSFET, bo dobrze łączy szybkość i sprawność. BJT nadal ma sens w prostych, tanich układach analogowych, a IGBT zostawiam raczej do większych napięć i mocy, gdzie liczy się inny zestaw kompromisów. Z takiego porównania naturalnie wynika pytanie, gdzie te elementy naprawdę pracują na co dzień.
Gdzie spotkasz je w smartfonach i elektronice użytkowej
W smartfonie nie znajdziesz jednego dużego, łatwego do wskazania elementu. Mówimy raczej o miliardach mikroskopijnych przełączników zamkniętych w SoC, pamięciach i układach peryferyjnych. Poza tym są też dyskretne elementy w sekcji zasilania: sterowanie ładowaniem, ochrona baterii, przetwornice buck i boost, wzmacniacze audio, tor RF, podświetlenie i sterowanie wyświetlaczem.
W praktyce największą pracę wykonują układy PMIC i przetwornice, bo to one odpowiadają za stabilne napięcia dla procesora, pamięci i modułów komunikacyjnych. W telefonach liczy się nie tylko sama sprawność, ale też rozmiar, temperatura pracy i odporność na zakłócenia. Jeśli układ ma działać długo na baterii, każdy dodatkowy wat strat staje się problemem, a właśnie tu dobre sterowanie elementami mocy robi różnicę.
- W sekcji ładowania odpowiadają za kontrolę prądu i zabezpieczenia.
- W zasilaniu są sercem przetwornic DC/DC.
- W audio pomagają sterować końcówkami mocy i przełączaniem torów.
- W aparacie i module wibracji obsługują szybkie załączanie oraz ochronę obciążeń.
- W układach scalonych tworzą podstawę logiki, pamięci i obliczeń.
Gdy widzę ten obraz całości, łatwiej mi ocenić, czy problem dotyczy samego elementu, czy raczej całego toru zasilania albo sterowania. To prowadzi do kolejnej rzeczy, która przy naprawie ma duże znaczenie: doboru zamiennika.
Na co patrzeć przy wyborze zamiennika
Największy błąd to patrzenie wyłącznie na jedno oznaczenie z obudowy. W praktyce zawsze sprawdzam kilka parametrów naraz, bo dopiero ich zestaw mówi, czy zamiennik wytrzyma obciążenie i czy zachowa się tak samo w układzie.
| Parametr | Dlaczego jest ważny | Co sprawdzam najpierw |
|---|---|---|
| Maksymalne napięcie | Musi być wyższe niż napięcie pracy, z zapasem na przepięcia | Vce, Vds lub odpowiednik z noty katalogowej |
| Maksymalny prąd | Element nie może się przegrzać przy szczytowym obciążeniu | Prąd ciągły i impulsowy, nie tylko wartość „na papierze” |
| Moc strat i obudowa | To decyduje o tym, czy ciepło da się odprowadzić bez awarii | Typ obudowy, powierzchnię lutowania i warunki chłodzenia |
| Pinout | Ta sama obudowa nie zawsze oznacza taki sam układ wyprowadzeń | Kolejność nóg przed lutowaniem |
| Parametry dynamiczne | W szybkich układach spóźnione przełączanie powoduje straty i grzanie | Rds(on), hFE, ładunek bramki lub szybkość przełączania |
Jeżeli zamiennik ma lepsze napięcie i prąd, ale gorsze parametry dynamiczne, wcale nie musi działać stabilnie. W szybkiej przetwornicy taki „mocniejszy na papierze” element potrafi grzać się bardziej niż oryginał, a w prostym sterowaniu bramką różnice wychodzą dopiero pod obciążeniem. Gdy dobór mam za sobą, zostaje jeszcze druga pułapka: błędna diagnoza.
Najczęstsze błędy przy diagnozie
W serwisie widzę podobne pomyłki bardzo często. Nie wynikają ze złej woli, tylko z tego, że element półprzewodnikowy bywa oceniany zbyt szybko, bez sprawdzenia całego otoczenia.
- Pomiar w układzie bez odlutowania, gdy równoległe ścieżki fałszują wynik.
- Mylenie pinoutu przy zamianie obudowy SOT-23, TO-220 albo DFN.
- Założenie, że uszkodzenie musi wyglądać jak zwarcie.
- Pominięcie przyczyny awarii, na przykład uszkodzonego sterownika, kondensatora albo zalania.
- Dobór zamiennika tylko po napięciu i prądzie, bez sprawdzenia strat i szybkości przełączania.
Przeczytaj również: Jak efektywnie używać bootloadera BASCOM w programowaniu AVR
Jak sprawdzam to multimetrem
Funkcja testu diody dobrze pokazuje typowe złącza w BJT, ale przy MOSFET-ach wynik bywa mniej oczywisty, zwłaszcza gdy element jest wlutowany w płytę. Jeśli pomiar wygląda podejrzanie, traktuję go jako wskazówkę, nie wyrok. Najwięcej daje zestawienie wyniku z objawami całego układu: poborem prądu, nagrzewaniem, zwarciami na linii i reakcją zasilacza serwisowego.
Kiedy nie ufam jednemu pomiarowi, oszczędzam sobie wymiany „na ślepo” i wracam do pytania, co tak naprawdę przeciążyło układ. To dobry moment, by zebrać najważniejsze wnioski przed wymianą uszkodzonego elementu.
Co zapamiętać przed wymianą uszkodzonego elementu
W praktyce największą różnicę robi nie samo wlutowanie nowej części, ale znalezienie przyczyny przeciążenia. Jeśli układ pracował w zasilaczu, ładowarce albo telefonie po zalaniu, sprawdzam także obciążenie, sterownik i ewentualne zwarcia w sąsiedztwie. Dobrze dobrany zamiennik ma pasować elektrycznie, termicznie i mechanicznie, bo dopiero wtedy naprawa trzyma się dłużej niż do pierwszego większego obciążenia.
- Porównaj napięcie, prąd i obudowę, zanim cokolwiek przylutujesz.
- Sprawdź pinout, bo identyczny wygląd nie gwarantuje zgodności wyprowadzeń.
- Przetestuj układ pod obciążeniem, a nie tylko „na pusto”.
- Jeśli awaria wraca, szukaj źródła problemu, nie samego skutku.
Jeżeli patrzę na ten temat z perspektywy telefonu albo innego sprzętu codziennego, najważniejsza jest jedna rzecz: pojedynczy element rzadko bywa problemem sam w sobie. Zwykle jest sygnałem, że cały tor zasilania, sterowania albo chłodzenia potrzebuje dokładniejszej analizy.
