Transformator w elektronice rzadko jest efektowny, ale bardzo często decyduje o tym, czy cały układ działa stabilnie, bezpiecznie i bez nadmiernego grzania. W tym tekście rozkładam temat na praktyczne części: jak działa, z czego się składa, jakie ma odmiany i na co patrzeć przy doborze do zasilacza, ładowarki albo prostego projektu warsztatowego. Dorzucam też błędy, które w praktyce pojawiają się najczęściej i potrafią zepsuć nawet dobrze zaprojektowany układ.
Najważniejsze informacje o pracy i doborze
- ten element przenosi energię między obwodami przez indukcję elektromagnetyczną i wymaga zmiennego przebiegu
- najczęściej służy do zmiany napięcia oraz do zapewnienia izolacji galwanicznej
- w elektronice użytkowej coraz częściej spotyka się małe układy impulsowe zamiast ciężkich klasycznych konstrukcji
- przy doborze liczą się napięcie, prąd, moc w VA, częstotliwość pracy i sposób chłodzenia
- zły wybór zwykle kończy się spadkiem napięcia, grzaniem, buczeniem albo niestabilną pracą odbiornika
Jak działa i dlaczego potrzebuje zmiennego pola
Cała zasada opiera się na indukcji elektromagnetycznej: prąd przemienny w uzwojeniu pierwotnym wytwarza zmienny strumień magnetyczny w rdzeniu, a ten indukuje napięcie w uzwojeniu wtórnym. Bez zmian pola nie ma czego przenosić na drugą stronę, więc napięcie stałe nie daje poprawnej pracy. W uproszczeniu najważniejsza jest przekładnia, którą opisuje zależność U2/U1 ≈ N2/N1, gdzie N oznacza liczbę zwojów.
Jeśli po stronie pierwotnej masz 230 V i dziesięć razy mniej zwojów po stronie wtórnej, możesz oczekiwać mniej więcej 23 V, oczywiście przed uwzględnieniem strat. Te straty biorą się z oporu uzwojeń, histerezy magnetycznej, czyli energii traconej przy ciągłym magnesowaniu i rozmagnesowywaniu rdzenia, oraz z prądów wirowych, czyli niepożądanych prądów krążących w metalu i zamieniających część energii w ciepło. Skoro wiadomo już, skąd bierze się napięcie na wyjściu, czas rozebrać ten układ na części.

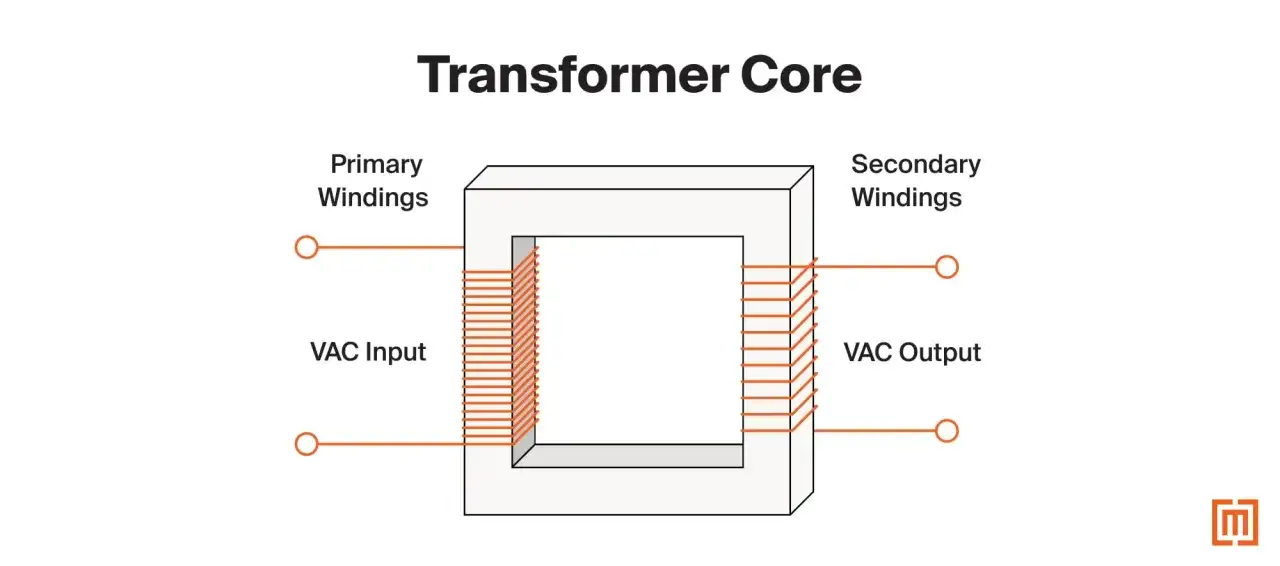

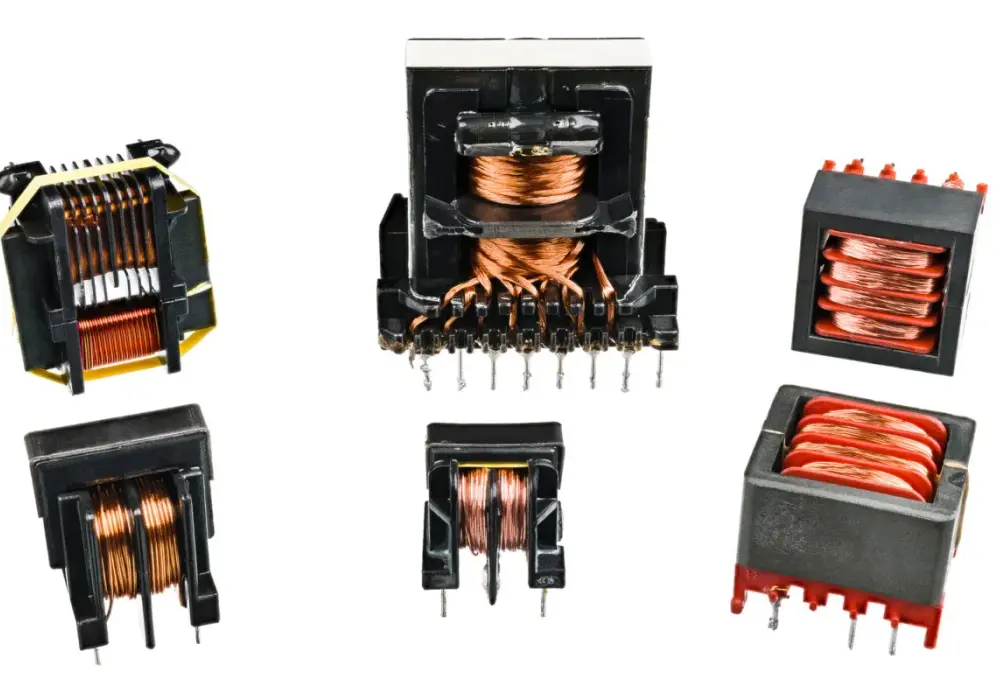

Z czego składa się rdzeń i uzwojenia
Patrząc na budowę, zawsze rozdzielam trzy rzeczy: rdzeń, uzwojenia i izolację. Rdzeń prowadzi strumień magnetyczny i od niego zależy, jak dobrze układ przenosi energię oraz jak bardzo się nagrzewa. Uzwojenie pierwotne odbiera energię z zasilania, wtórne oddaje ją dalej, a izolacja trzyma obie strony w ryzach i odpowiada za bezpieczeństwo.
W praktyce materiał rdzenia ma znaczenie większe, niż wielu początkujących zakłada. Przy częstotliwości sieciowej dobrze sprawdzają się blachy stalowe układane w pakiet, bo ograniczają straty, a w układach pracujących szybciej stosuje się ferryt, który lepiej radzi sobie z wysoką częstotliwością. To właśnie dlatego mały zasilacz impulsowy w ładowarce do telefonu może ważyć kilkadziesiąt gramów, podczas gdy klasyczny element sieciowy o tej samej mocy byłby dużo cięższy.
Ja patrzę też na to, czy konstrukcja ma miejsce na odprowadzanie ciepła. Jeżeli element pracuje blisko granicy, pojawia się buczenie, wzrost temperatury i spadek stabilności całego układu. Gdy budowa jest już jasna, łatwo odróżnić praktyczne odmiany i wybrać właściwą.
Jakie odmiany spotyka się najczęściej
W praktyce nie wystarczy wiedzieć, że układ zmienia napięcie. Trzeba jeszcze dopasować jego typ do zastosowania, bo inne wymagania ma warsztat, inne wzmacniacz audio, a jeszcze inne ładowarka do smartfona.
| Odmiana | Co daje | Zalety | Ograniczenia | Gdzie ma sens |
|---|---|---|---|---|
| Rdzeniowa 50 Hz | Zmienia napięcie w klasycznych układach sieciowych | Prosta, trwała, łatwa do zrozumienia | Cięższa, większa, częściej słyszalna pod obciążeniem | Zasilacze warsztatowe, starszy sprzęt, audio |
| Toroidalna | Pracuje podobnie, ale z mniejszym polem rozproszenia | Cicha, kompaktowa, zwykle sprawniejsza | Trudniejszy montaż, częściej wyższa cena | Lepsze zasilacze, laboratoria, audio |
| Separacyjna | Oddziela obwody bez połączenia elektrycznego | Poprawia bezpieczeństwo i ułatwia serwis | Nie daje oszczędności mocy sama z siebie | Pomiary, warsztat, ochrona podczas pracy z siecią |
| Układ z odczepem | Umożliwia regulację poziomu napięcia | Dobre dopasowanie do różnych obciążeń | Brak izolacji galwanicznej | Regulacja zasilania, testy, proste stanowiska |
| Impulsowa | Pracuje na wysokiej częstotliwości w nowoczesnych zasilaczach | Mała, lekka, dobra do elektroniki użytkowej | Wymaga sterowania i filtracji | Ładowarki, zasilacze laptopów, adaptery |
W sprzęcie domowym i mobilnym najczęściej wygrywa wersja impulsowa, bo liczą się gabaryty i sprawność, ale w warsztacie nadal często przydaje się cięższy, prostszy wariant. Rodzaj to jedno, lecz przy zakupie i wymianie ważniejsze bywają konkretne parametry.
Na co patrzeć przy doborze do zasilania
Ja przy doborze zaczynam od napięcia wejściowego i częstotliwości, a dopiero potem patrzę na moc. To podejście jest bardziej praktyczne niż wybieranie „na oko”, bo zbyt słaby albo źle opisany element i tak wyjdzie w testach po kilku minutach pracy.
| Parametr | Co sprawdzić | Co to oznacza w praktyce |
|---|---|---|
| Napięcie wejściowe | W Polsce zwykle 230 V / 50 Hz | Zła wartość oznacza brak pracy albo uszkodzenie |
| Napięcie wyjściowe | Najczęściej 5, 9, 12 lub 24 V AC, czasem po prostowaniu DC | Odbiornik musi dostać dokładnie to, czego potrzebuje |
| Prąd i moc | Przykład: 12 V × 2 A = 24 VA | Warto zostawić zapas, na przykład wybrać 30 VA zamiast 24 VA |
| Częstotliwość pracy | 50 Hz dla klasycznych układów, wyższa dla impulsowych | Mieszanie typów kończy się grzaniem i hałasem |
| Izolacja | Czy obwody są od siebie odseparowane | To kluczowe przy pracy z siecią i podczas serwisu |
| Temperatura i chłodzenie | Miejsce montażu, obudowa, wentylacja | Zbyt ciasna zabudowa skraca żywotność |
Jeśli potrzebujesz 12 V przy 2 A, nie szukam elementu „na styk”, tylko biorę minimum 24 VA i realnie celuję w 30 VA, żeby zostawić zapas na temperaturę i straty. To samo podejście stosuję przy małych projektach LED, modułach sterujących i prostych zasilaczach laboratoryjnych.
Ważna jest też forma wyjścia. Jeżeli urządzenie potrzebuje prądu stałego, sam element z uzwojeniami nie załatwi sprawy bez prostownika i często bez stabilizacji. Dopiero wtedy można mówić o porządnym zasilaniu całego układu.
Jakie błędy najczęściej kończą się grzaniem albo awarią
W praktyce najwięcej problemów nie bierze się z samej konstrukcji, tylko z błędnego użycia albo zbyt optymistycznego doboru. To są te sytuacje, które potem wyglądają jak „dziwna usterka”, a w rzeczywistości wynikają z kilku prostych przeoczeń.
- Zasilanie napięciem stałym. Bez zmiennego strumienia układ nie pracuje tak, jak powinien, a rdzeń może wejść w nasycenie i zacząć się grzać.
- Zbyt mały zapas mocy. Przy większym obciążeniu napięcie siada, a cały układ traci stabilność.
- Mylenie AC i DC na wyjściu. Odbiornik cyfrowy zwykle wymaga prądu stałego, więc sam element indukcyjny nie wystarczy.
- Brak chłodzenia. Ciasna obudowa i słaby przepływ powietrza szybko podnoszą temperaturę.
- Ignorowanie izolacji. Rozwiązanie bez separacji nie daje tego samego poziomu bezpieczeństwa co wariant z oddzieleniem obwodów.
- Zaufanie do samej etykiety. W tanich konstrukcjach deklaracje bywają optymistyczne, więc ja zawsze zostawiam zapas.
Jeśli słyszysz buczenie albo czujesz, że obudowa robi się wyraźnie ciepła po kilku minutach, traktuję to jako sygnał ostrzegawczy, a nie „cechę charakterystyczną”. Najczęściej coś jest źle dobrane albo układ pracuje poza komfortowym zakresem. Dlatego przed pierwszym uruchomieniem zostawiam sobie krótką listę kontrolną.
Co warto sprawdzić przed uruchomieniem układu
Przed włączeniem sprawdzam trzy rzeczy: zgodność z siecią, wymagane napięcie po stronie wyjściowej i zapas mocy. W elektronice użytkowej ten prosty zestaw pytań oszczędza więcej czasu niż późniejsze poprawki, bo pozwala od razu odsiać złe rozwiązania.
W praktyce najlepszy wybór to nie „najmocniejszy” ani „najtańszy”, tylko taki, który pracuje chłodno, ma odpowiedni margines i pasuje do charakteru odbiornika. Gdy trzymam się tej zasady, element działa przewidywalnie, a cały układ zachowuje się dokładnie tak, jak powinien.
