Klatka Faradaya - co blokuje i kiedy naprawdę działa?

Metalowa osłona potrafi odciąć telefon od sieci, uspokoić wrażliwą elektronikę i zmniejszyć wpływ zakłóceń radiowych, ale działa skutecznie tylko wtedy, gdy jest dobrze zaprojektowana. W praktyce liczą się detale: ciągłość materiału, szczelność połączeń, wielkość otworów i częstotliwość sygnału. Ten tekst wyjaśnia, czym jest klatka Faradaya, co naprawdę blokuje, gdzie ma sens w elektronice i jak nie dać się złapać na popularne uproszczenia.

Jak działa metalowa osłona i skąd bierze się efekt ekranowania

W uproszczeniu chodzi o przewodzące zamknięcie, które nie pozwala polu elektrycznemu swobodnie przenikać do środka. Gdy fala elektromagnetyczna trafia w metal, elektrony w materiale zaczynają się przemieszczać i układają tak, aby osłabić wpływ pola wewnątrz. To dlatego sygnał telefonu, Wi-Fi czy Bluetooth potrafi nagle zniknąć po zamknięciu urządzenia w szczelnym metalowym pojemniku.

Najważniejszy mechanizm to prądy powierzchniowe. Ładunek nie „przesiąka” przez metal do wnętrza, tylko rozkłada się po zewnętrznej stronie i częściowo po warstwie blisko powierzchni. W praktyce oznacza to, że ekran działa najlepiej wtedy, gdy jest ciągły, a połączenia między elementami mają dobry kontakt elektryczny. Sama obecność metalu nie wystarcza, jeśli całość ma luźne styki, szczeliny albo przerwy wokół drzwi i kabli.

Warto też rozróżnić ekranowanie od uziemienia. Uziemienie pomaga w bezpieczeństwie i odprowadzaniu ładunków, ale sama osłona może działać nawet bez przewodu ochronnego, o ile jest zamknięta i przewodząca. To częsty błąd: ktoś sądzi, że bez podłączenia do ziemi ekran „nie działa”, a to nie jest prawda w prostym, praktycznym sensie. Z drugiej strony, przy profesjonalnych instalacjach uziemienie nadal ma znaczenie, bo stabilizuje układ i zmniejsza ryzyko niepożądanych wyładowań.

Jeśli chcesz myśleć o tym intuicyjnie, wyobraź sobie parasol dla fal radiowych. Nie zatrzymuje wszystkiego w identyczny sposób, ale dobrze zrobiona osłona bardzo skutecznie zmienia warunki po drugiej stronie. To prowadzi do pytania, które pada najczęściej: co taki ekran naprawdę blokuje, a czego nie.

Co zatrzymuje, a przez co nadal przepuszcza sygnał

Nie każda fala elektromagnetyczna zachowuje się tak samo. Dla czytelnika praktyczne jest przede wszystkim rozróżnienie między sygnałami radiowymi, polem elektrycznym i polem magnetycznym. Poniżej zestawiam to w prosty sposób, bez technicznego nadmiaru.

Najprostsza reguła brzmi tak: otwory muszą być wyraźnie mniejsze niż długość fali, którą chcesz zatrzymać. Dla Wi-Fi 2,4 GHz długość fali to około 12,5 cm, dla 5 GHz około 6 cm, a dla LTE 700 MHz około 43 cm. To od razu wyjaśnia, dlaczego siatka w drzwiach mikrofalówki działa, a duża szczelina w obudowie już niekoniecznie. W piekarniku fala ma 2,45 GHz, czyli długość około 12,2 cm, więc drobna siatka wystarczy, ale „okienko” z dużymi oczkami nie byłoby bezpieczne.

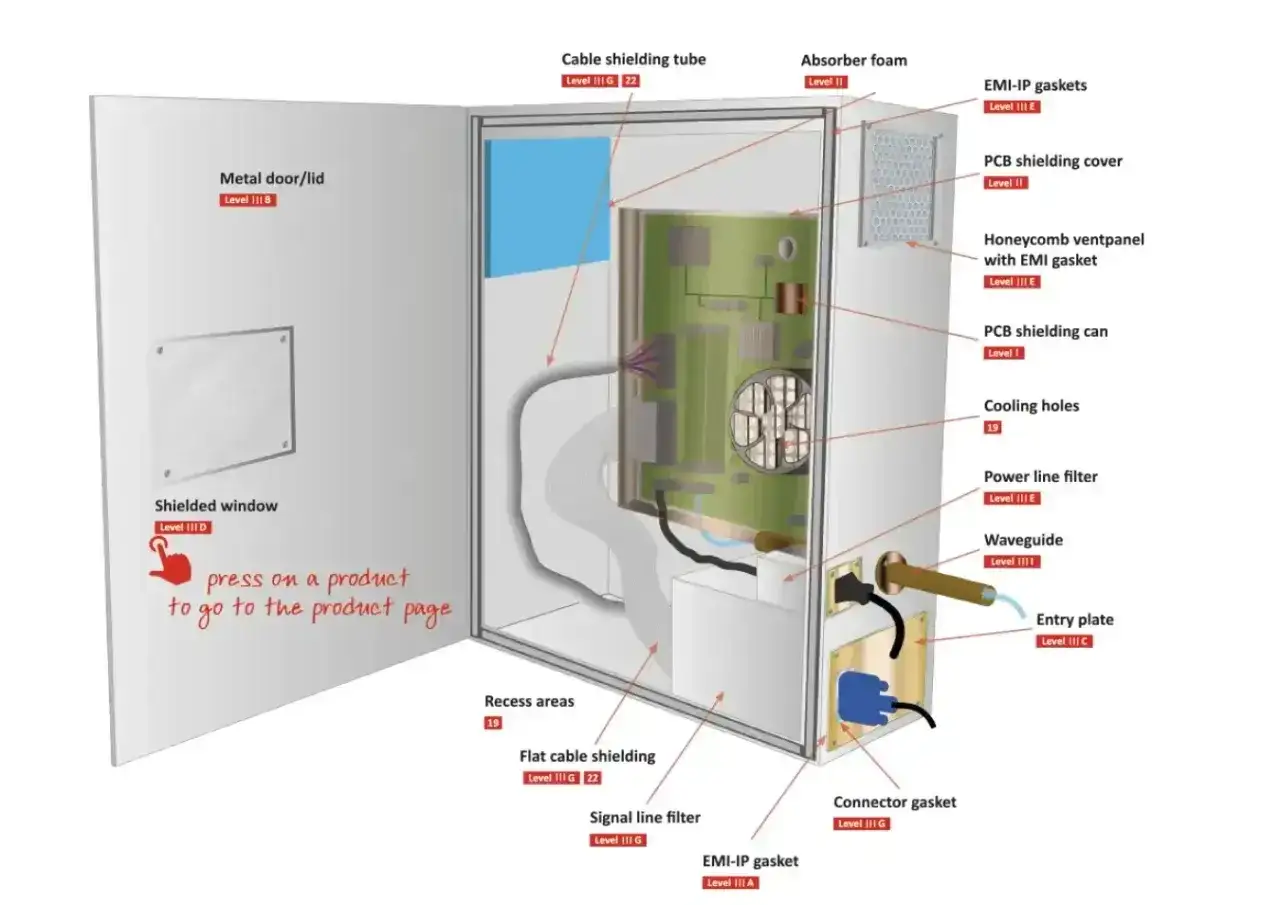

Tu jest jeszcze jeden detal, o którym rzadko się mówi: ciągłość połączeń bywa ważniejsza niż sama grubość materiału. Pojedyncza szczelina, źle dociśnięta pokrywa albo nieekranowany przewód potrafią osłabić efekt bardziej niż cienka, ale dobrze zamknięta osłona. To właśnie dlatego w elektronice tak wiele zależy od detali konstrukcyjnych, a nie od samego „metalowego wyglądu”.

Skoro wiadomo już, co ekran tłumi, łatwo przejść do miejsca, gdzie ten efekt wykorzystuje się na co dzień.

Gdzie spotkasz ją w elektronice i codziennych urządzeniach

W elektronice taka osłona nie jest egzotycznym eksperymentem z laboratorium, tylko bardzo praktycznym narzędziem. Spotykamy ją tam, gdzie sygnał ma być chroniony przed zakłóceniami albo gdzie trzeba ograniczyć emisję na zewnątrz. I właśnie tutaj temat robi się ciekawy dla osób korzystających ze smartfonów, akcesoriów i sprzętu domowego.

• Laboratoria i pomiary RF - komory ekranowane pozwalają mierzyć układy bez wpływu otoczenia. To ważne przy testach anten, modemów i modułów bezprzewodowych.
• Smartfony i komunikacja - po włożeniu telefonu do dobrze zamkniętego ekranu znikają sieć komórkowa, Wi-Fi, Bluetooth i zwykle też GPS. To przydatne przy testach, ale bywa frustrujące, jeśli ktoś liczy na działanie „pół na pół”.
• Samochody z systemem keyless - etui lub woreczki ekranujące dla kluczy mają ograniczać ryzyko przechwycenia sygnału i ataku relay. To jeden z nielicznych domowych przypadków, gdzie sens ochrony jest bardzo konkretny.
• Piekarniki mikrofalowe - drzwiczki z metalową siatką to klasyczny przykład ekranowania, które zatrzymuje energię wewnątrz komory.
• MRI - pomieszczenia do rezonansu magnetycznego muszą być ekranowane, żeby zewnętrzne zakłócenia radiowe nie psuły obrazu.
• Kable i złącza - ekran kabla USB, HDMI czy koncentryka to nie dekoracja, tylko ochrona przed EMI i RFI, czyli zakłóceniami elektromagnetycznymi oraz radiowymi.

W praktyce najbardziej użyteczny przykład dla czytelnika technologicznego to telefon. Gdy zamkniesz smartfon w dobrze zaprojektowanym ekranie, przestaje on odbierać połączenia, nie widzi Wi-Fi i zwykle traci GPS. To dobry test, ale też przypomnienie, że osłona nie „wycisza tylko rozmów” - odcina wszystko, co potrzebuje sygnału radiowego. I właśnie dlatego przed zakupem warto wiedzieć, jak sprawdzić skuteczność takiego rozwiązania.

Jak zrobić prosty test w domu i nie pomylić go z mitem

Jeśli chcesz sprawdzić działanie w domu, zacznij od prostego i bezpiecznego testu, a nie od wiary w internetowe sztuczki z jedną warstwą folii. Ja zwykle polecam podejście praktyczne: najpierw potwierdź, że urządzenie naprawdę traci łączność, a dopiero potem oceniaj, czy osłona ma sens.

1. Weź metalowe pudełko z dobrze domykającą się pokrywą albo przeznaczoną do tego torbę ekranującą.
2. Włóż do środka telefon i zamknij całość tak, aby nie było szczeliny przy rancie.
3. Zadzwoń na ten telefon z drugiego numeru albo spróbuj go namierzyć przez sieć, Wi-Fi lub Bluetooth.
4. Sprawdź, czy urządzenie nadal widzi sieć, czy tylko pokazuje brak internetu, czy całkiem traci łączność.
5. Jeśli używasz folii aluminiowej, owiń sprzęt bardzo szczelnie i sprawdź, czy wszystkie warstwy stykają się bez przerw.

Tu pojawia się ważna uwaga: folia aluminiowa potrafi działać tylko jako prowizoryczny test. Łatwo zostawić mikroszczelinę przy krawędzi, złączu, przycisku albo załamaniu materiału i wtedy efekt będzie dużo słabszy, niż sugeruje sam metal. Dodatkowo telefon pozostawiony w ciasnym, nieprzewiewnym opakowaniu może się nagrzewać, bo bez sygnału będzie intensywnie szukał sieci.

Jeśli zależy ci na realnej ochronie, lepsze są gotowe torby i pojemniki ekranujące z opisem zakresu częstotliwości oraz jasnym sposobem zamknięcia. Sama cena nie wystarcza jako wyznacznik jakości, ale w praktyce zbyt tanie produkty bez informacji o testach zwykle budzą moje największe zastrzeżenia. Z tego płynnie wynika kolejny temat: najczęstsze błędy i ograniczenia.

Najczęstsze błędy przy ocenie skuteczności

Największy problem polega na tym, że wiele osób oczekuje od osłony zbyt wiele. Później pojawia się rozczarowanie: „przecież to metal, więc powinno działać”. Tylko że w ekranowaniu elektromagnetycznym liczy się fizyka, a nie intuicja. Najczęściej spotykam cztery pomyłki.

• Przekonanie, że każdy metalowy przedmiot działa tak samo - aluminiowe pudełko, stalowa szafa i siatka o dużych oczkach nie mają tej samej skuteczności.
• Ignorowanie szczelin i połączeń - najbardziej psują efekt miejsca, w których osłona nie jest ciągła.
• Mylenie ekranowania radiowego z blokowaniem magnetyzmu - zwykły ekran świetnie radzi sobie z sygnałem RF, ale nie jest cudowną tarczą na każde pole magnetyczne.
• Oczekiwanie, że jeden produkt ochroni przed wszystkim - inne wymagania ma ochrona klucza samochodowego, a inne laboratorium pomiarowego czy komora MRI.

Warto też pamiętać o ograniczeniu częstotliwości. Im niższy sygnał, tym trudniej go skutecznie stłumić samą prostą osłoną przewodzącą. Dlatego cienka folia może świetnie utrudnić łączność Wi-Fi albo Bluetooth, ale nie oznacza automatycznie pełnej ochrony przed każdym rodzajem zakłóceń. Jeśli ktoś obiecuje „100% blokady wszystkiego”, ja od razu podchodzę do tego ostrożnie.

Jest jeszcze jeden praktyczny niuans: ekranowanie może chronić przed wejściem sygnału, ale nie usuwa problemu, jeśli zakłócenie powstaje wewnątrz samego urządzenia. To oznacza, że przy diagnostyce elektroniki trzeba czasem sprawdzać nie tylko otoczenie, lecz także zasilanie, masę i jakość przewodów. I właśnie dlatego ta technologia najlepiej działa wtedy, gdy wiemy dokładnie, po co ją stosujemy.

Kiedy ta technologia naprawdę ma sens przy smartfonach i gadżetach

W zastosowaniach konsumenckich najbardziej sensowne są trzy scenariusze. Pierwszy to testy urządzeń i sprawdzanie, czy telefon rzeczywiście traci łączność w zamkniętej przestrzeni. Drugi to ochrona kluczy i kart z modułami radiowymi, zwłaszcza przy systemach bezkluczykowych. Trzeci to porządkowanie środowiska pomiarowego, gdy chcesz odizolować elektronikę od przypadkowych zakłóceń.

Przy smartfonie taka osłona jest użyteczna, ale nie zawsze potrzebna. Jeśli chcesz po prostu ograniczyć rozpraszające powiadomienia, znacznie prostsze i skuteczniejsze bywa tryb samolotowy, wyłączenie modułów bezprzewodowych albo odłożenie telefonu poza zasięg. Jeśli natomiast naprawdę chcesz odciąć komunikację radiową, dobrze domknięty pojemnik lub torba ekranująca ma większy sens niż zwykłe etui czy ozdobna folia.
