Moduł termoelektryczny potrafi jednocześnie odbierać ciepło z jednej strony i oddawać je po drugiej, ale tylko wtedy, gdy cały układ jest dobrze zaprojektowany. W praktyce to rozwiązanie bywa świetne do stabilizacji temperatury w elektronice, a równie często rozczarowuje, gdy ktoś liczy na prosty zamiennik zwykłego chłodzenia. Ten tekst pokazuje, jak działa ogniwo Peltiera, gdzie naprawdę ma sens i co trzeba sprawdzić, zanim w ogóle zacznie się montaż.
Najważniejsze fakty o chłodzeniu termoelektrycznym
- Moduł działa na prądzie stałym i przenosi ciepło z jednej strony na drugą, zamiast je „produkować”.
- Najlepiej sprawdza się tam, gdzie liczą się precyzja, cisza i brak ruchomych części, a nie maksymalna wydajność energetyczna.
- Skuteczność całego układu zależy bardziej od radiatora, docisku i zasilania niż od samej płytki termoelektrycznej.
- W typowych zastosowaniach radiator po stronie gorącej powinien pracować możliwie blisko temperatury otoczenia, często z przyrostem rzędu 5-15°C.
- W elektronice użytkowej to nadal rozwiązanie niszowe, bo przy dużym obciążeniu prądowym szybko rośnie koszt energii i trudność odprowadzania ciepła.
Jak działa moduł Peltiera i dlaczego jedna strona się chłodzi

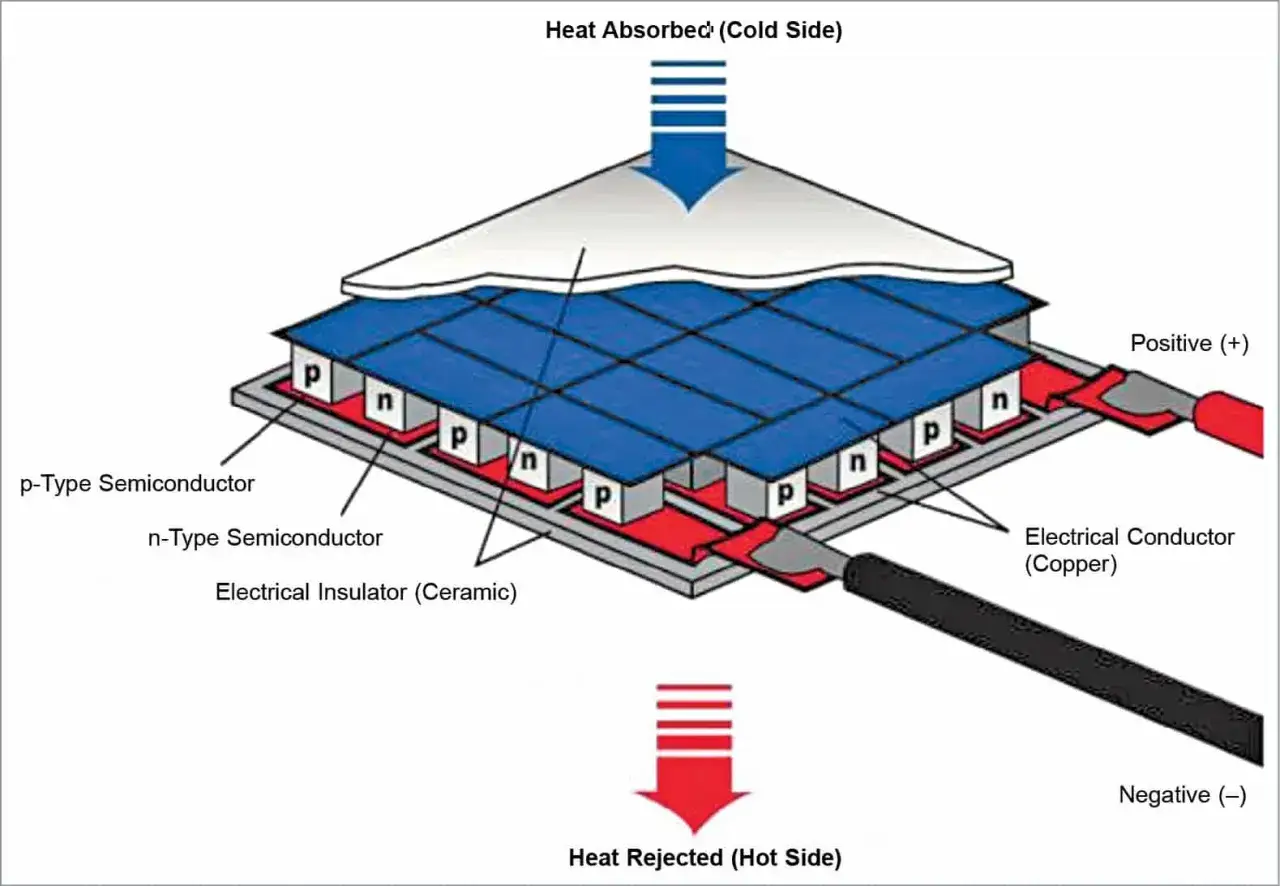

W środku takiego modułu znajdują się połączone naprzemiennie półprzewodniki typu n i p. Kiedy puszczam przez nie prąd stały, ładunki przenoszą energię cieplną z jednej strony układu na drugą. W efekcie jedna powierzchnia robi się chłodniejsza, a druga cieplejsza. To nie jest zwykłe źródło chłodu, tylko pompa ciepła działająca bez sprężarki, bez czynnika chłodniczego i bez ruchomych części.
Najważniejszy detal jest prosty: kierunek przepływu prądu decyduje o kierunku transportu ciepła. Dlatego ten sam moduł może chłodzić albo grzać, jeśli odwrócisz polaryzację. W praktyce daje to sporą elastyczność w projektach pomiarowych i laboratoryjnych, ale nie rozwiązuje problemu sprawności. Ja traktuję ten układ raczej jako precyzyjne narzędzie do kontroli temperatury niż jako małą lodówkę do wszystkiego.
Jeśli chcesz wyciągnąć z niego realny efekt, musisz myśleć o całym torze cieplnym: od obiektu, przez powierzchnię styku, sam moduł, aż po radiator po stronie gorącej. Właśnie dlatego następna rzecz, którą warto rozumieć, to budowa i parametry techniczne.
Jak jest zbudowany i co znaczą jego parametry

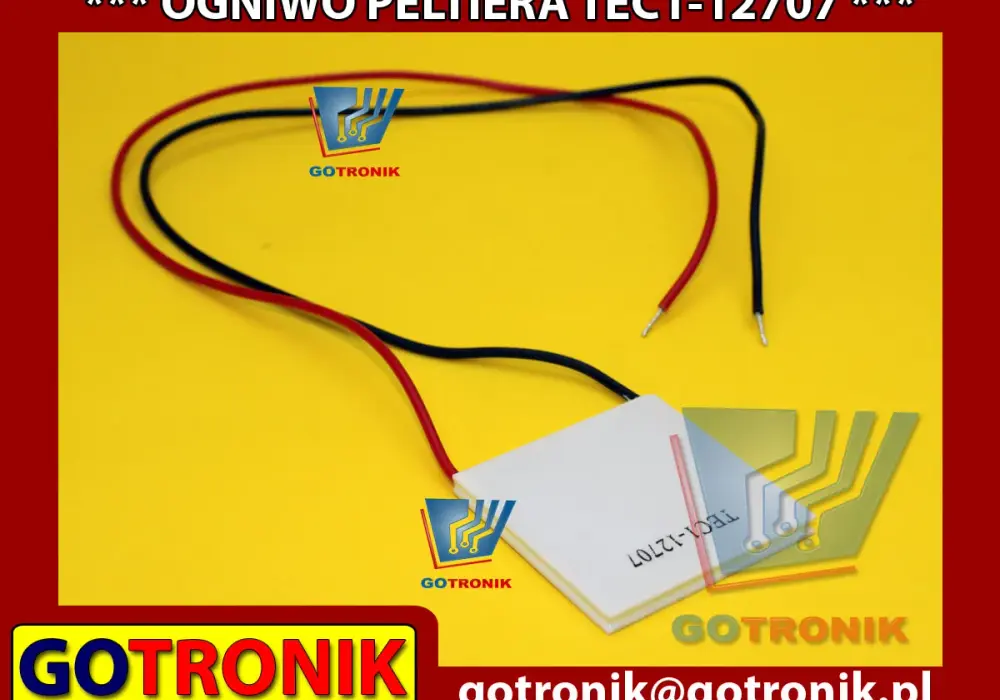

Popularne moduły mają zwykle formę cienkiej płytki ceramicznej o wymiarach około 40 x 40 mm. W środku pracuje wiele par elementów n i p, połączonych elektrycznie szeregowo, a termicznie równolegle. Taka konstrukcja daje dużą powierzchnię kontaktu z ciepłem i pozwala budować zarówno małe, jak i bardziej rozbudowane układy chłodzące.
Dobrym przykładem jest często spotykany model TEC1-12706. Jego katalogowe wartości pokazują, jak bardzo wydajność zależy od warunków pracy:
| Parametr | Wartość dla TEC1-12706 | Co to oznacza w praktyce |
|---|---|---|
| Wymiary | 40 x 40 x 3,9 mm | Pasuje do niewielkich projektów, ale wymaga dobrego docisku i równej powierzchni styku. |
| Imax | 6,4 A | Zasilacz musi oddać realny prąd, a nie tylko napięcie na etykiecie. |
| Vmax | 14,4 V | Praca poza zakresem szybko pogarsza parametry i zwiększa ryzyko przegrzania. |
| Qmax | 50 W przy stronie gorącej 25°C | To wartość maksymalna w idealnych warunkach, nie stała wydajność w realnym układzie. |
| ΔTmax | 66°C przy stronie gorącej 25°C | Duża różnica temperatur jest możliwa bez obciążenia, ale pod obciążeniem szybko spada. |
W tej karcie katalogowej widać ważną rzecz: parametry zależą od temperatury strony gorącej. To oznacza, że sam moduł nie pracuje „w próżni”. Jeśli radiator się grzeje, spada skuteczność chłodzenia, rośnie pobór mocy i cały układ zaczyna działać gorzej, niż sugeruje nazwa produktu. Kiedy rozumie się te liczby, łatwiej ocenić, czy moduł nadaje się do konkretnego zadania, czy tylko wygląda obiecująco na papierze.
To prowadzi prosto do pytania, gdzie takie rozwiązanie rzeczywiście daje przewagę, a nie tylko ciekawostkę techniczną.
Gdzie w elektronice daje realną przewagę
W projektach elektronicznych widzę kilka obszarów, w których chłodzenie termoelektryczne ma sens. Najczęściej chodzi nie o duży przepływ ciepła, tylko o precyzyjną kontrolę temperatury i możliwość pracy poniżej temperatury otoczenia. To właśnie tam klasyczny radiator przestaje wystarczać.
- Stabilizacja sensorów i układów pomiarowych - gdy temperatura wpływa na dokładność pomiaru, moduł pozwala utrzymać punkt pracy z dużą powtarzalnością.
- Lasery i fotonika - małe zmiany temperatury potrafią przesuwać długość fali lub obniżać stabilność pracy.
- Miniaturowe komory i pojemniki laboratoryjne - tam, gdzie liczy się niewielka objętość i kontrolowany gradient temperatury.
- Układy testowe i prototypowe - przy eksperymentach z elektroniką łatwiej szybko sprawdzić wpływ temperatury na element.
- Sprzęt użytkowy o niewielkiej mocy cieplnej - na przykład chłodziarki do napojów, uchwyty na próbki lub specjalistyczne akcesoria.
W smartfonach i podobnej elektronice konsumenckiej taka technika prawie nigdy nie trafia do masowej produkcji jako podstawowe chłodzenie. Powód jest prosty: zbyt duży pobór prądu, zbyt mało miejsca na radiator i zbyt mała korzyść w stosunku do kosztu energii. W urządzeniach mobilnych wygrywa zwykle lepsze rozpraszanie ciepła, komora parowa albo klasyczny układ pasywny.
Jeśli ktoś chce więc „zamienić” tradycyjne chłodzenie na termoelektryczne, powinien najpierw zapytać nie o sam moduł, ale o to, czy cały system poradzi sobie z odprowadzeniem ciepła. I właśnie tu zaczynają się największe ograniczenia.
Co najbardziej ogranicza wydajność chłodzenia
Najczęstszy błąd to myślenie, że większy moduł rozwiąże wszystko. Nie rozwiąże. W układach termoelektrycznych wydajność spada, gdy rośnie różnica temperatur między stroną zimną i gorącą. Im bardziej grzeje się radiator, tym trudniej przesuwać kolejne waty ciepła. W dokumentacji Ferrotec typowy wzrost temperatury radiatora o 5-15°C ponad otoczenie jest uznawany za normalny zakres pracy, a to pokazuje, jak ważny jest dobry odbiór ciepła po stronie gorącej.
W praktyce problemem jest nie tylko sam radiator, ale też zasilanie. Moduły pracują z prądem stałym i są dla źródła zasilania obciążeniem rezystancyjnym, więc potrzebują stabilnego DC. Dla wielu zastosowań ripple powinien mieścić się poniżej 10%, a najlepiej poniżej 5%. Przy precyzyjnej kontroli temperatury zwykle stosuje się układ zamkniętej pętli sprzężenia zwrotnego, bo wtedy można zejść nawet w okolice ±0,1°C. Bez tego łatwo o wahania i pozornie „dziwne” zachowanie układu.
Warto też pamiętać o ograniczeniach wynikających z samej skali. W pojedynczych stopniach temperaturę bez obciążenia da się obniżyć bardzo mocno, ale praktyczny zysk przy realnym obciążeniu jest mniejszy. Konstrukcje wielostopniowe potrafią zejść dalej, nawet do około 130°C różnicy, lecz robią się wyraźnie bardziej złożone i mniej efektywne. Z mojego punktu widzenia to już rozwiązanie dla specjalistycznych zastosowań, a nie dla zwykłego projektu hobbystycznego.
Skoro znamy ograniczenia, czas przejść do tego, jak dobrać układ tak, żeby w ogóle miał szansę działać przewidywalnie.
Jak dobrać i zasilić układ bez rozczarowania
Ja zawsze zaczynam od trzech liczb: ile ciepła trzeba odebrać, do jakiej temperatury chcę dojść i jaką mam przestrzeń na radiator. Dopiero potem wybieram moduł. To podejście oszczędza najwięcej pieniędzy, bo nie kupuje się „mocniejszej płytki” bez kontroli nad resztą systemu.
Zacznij od obciążenia cieplnego
Jeśli obiekt oddaje 5 W, nie dobieram modułu na 50 W tylko dlatego, że taki jest popularny. Lepiej mieć zapas, ale umiarkowany. W projektach, które mają działać stabilnie, rozsądny margines zwykle daje większą przewidywalność niż maksymalne katalogowe parametry.
Dobierz zasilanie do prądu, nie tylko do napięcia
Popularne moduły 12 V potrafią chcieć kilka amperów ciągłego prądu. To oznacza, że zwykły zasilacz „od czegoś tam 12 V” może być po prostu za słaby. W praktyce wolę zasilacz z zapasem prądowym i najlepiej z regulacją lub ograniczeniem prądu. Przy sterowaniu temperaturą bardzo dobrze sprawdza się układ z kontrolą zwrotną, a nie wyłącznie ręczne kręcenie napięciem.
Nie oszczędzaj na stronie gorącej
Jeśli radiator jest słaby, cały układ traci sens. To nie jest detal, tylko fundament. Dobre przekazanie ciepła z modułu do radiatora, sensowna pasta termiczna i równy docisk potrafią zmienić wynik bardziej niż wymiana samego modułu na nowy model. W wielu projektach to właśnie montaż decyduje o sukcesie.
Przeczytaj również: Bateria w Huawei P20 - wydajność i żywotność
Ustal, czy potrzebujesz chłodzenia, czy regulacji
To ważne rozróżnienie. Jeśli chcesz tylko obniżyć temperaturę o kilka stopni, zwykle wystarczy prostszy układ. Jeśli zależy ci na stabilnym punkcie pracy, wtedy warto od razu przewidzieć czujnik temperatury i sterowanie zamkniętą pętlą. Wtedy moduł przestaje działać „na oko” i zaczyna zachowywać się jak element większego systemu.
Gdy ten etap jest dobrze policzony, łatwiej ocenić, czy moduł termoelektryczny naprawdę jest najlepszym wyborem, czy tylko jednym z możliwych.
Kiedy wybrałbym inne rozwiązanie zamiast chłodzenia termoelektrycznego
Nie każdy projekt potrzebuje takiego układu. Jeśli celem jest po prostu odprowadzenie dużej ilości ciepła, zwykły radiator z wentylatorem albo lepszy układ heatpipe będzie rozsądniejszy. Jeśli priorytetem jest czas pracy na baterii, to moduł termoelektryczny prawie zawsze przegrywa z prostszymi metodami, bo pobiera zbyt dużo energii w stosunku do uzyskanego efektu.
| Scenariusz | Moduł termoelektryczny | Lepszy wybór |
|---|---|---|
| Stabilizacja temperatury sensora lub lasera | Tak | Gdy wymagana jest wysoka precyzja i mały zakres zmian |
| Duże, ciągłe obciążenie cieplne | Raczej nie | Radiator, wentylator, heat pipe, czasem chłodzenie kompresorowe |
| Sprzęt zasilany z baterii | Zwykle nie | Rozwiązanie pasywne lub bardziej wydajny układ DC |
| Brak hałasu i brak ruchomych części | Tak | Jeśli niska moc cieplna pozwala zrezygnować z wentylatora |
| Chłodzenie poniżej temperatury otoczenia | Tak, ale z dobrym projektem | Jeśli zwykłe chłodzenie nie ma już rezerwy |
W praktyce często dochodzę do tego samego wniosku: moduł termoelektryczny wygrywa tam, gdzie potrzebna jest kontrola, a nie brutalna wydajność. To ważna różnica, bo od niej zależy, czy projekt będzie elegancki, czy tylko kosztowny. I właśnie dlatego na końcu warto sprawdzić kilka prostych rzeczy przed zakupem.
Trzy rzeczy, które sprawdzam przed montażem
Po pierwsze, zawsze patrzę na bilans cieplny całego układu, a nie na jedną płytkę z katalogu. Po drugie, upewniam się, że zasilacz ma zapas prądowy i nie będzie pracował na granicy możliwości. Po trzecie, oceniam radiator po stronie gorącej tak samo poważnie jak sam moduł, bo to on często decyduje o powodzeniu całego projektu.
- Czy znam realny pobór ciepła i nie opieram się tylko na deklaracji producenta elementu?
- Czy mam wystarczająco dużą powierzchnię oddawania ciepła po stronie gorącej?
- Czy sterowanie uwzględnia temperaturę, a nie wyłącznie napięcie wyjściowe?
- Czy montaż zapewnia równy docisk i dobre przewodzenie ciepła na obu powierzchniach?
Jeżeli te cztery punkty są dopięte, układ ma duże szanse działać przewidywalnie. Jeśli nie, nawet mocniejszy moduł zwykle nie uratuje projektu. Przy chłodzeniu termoelektrycznym wygrywa cierpliwe policzenie całości, a nie pogoń za większą liczbą w nazwie produktu.
