Dioda prostownicza to jeden z tych elementów, które wyglądają niepozornie, a decydują o tym, czy zasilacz, ładowarka albo prosty układ z baterią w ogóle zadziała poprawnie. W praktyce najważniejsze nie jest samo hasło z katalogu, tylko to, jak taki element pracuje, jakie ma straty i kiedy trzeba wybrać wersję szybszą albo Schottky. Poniżej rozkładam ten temat na konkretne zastosowania, parametry i typowe błędy, które w elektronice robią największą różnicę.
Najważniejsze informacje na start
- Element prostowniczy zamienia prąd przemienny na pulsujący prąd stały i dlatego trafia do zasilaczy, ładowarek oraz prostowników.
- W układzie mostkowym zwykle pracują cztery diody, a każda dodatkowa droga przewodzenia oznacza kolejny spadek napięcia.
- Najważniejsze parametry to prąd przewodzenia, napięcie wsteczne, spadek napięcia, czas odzyskiwania i obudowa.
- W niskonapięciowych konstrukcjach nawet 0,3-0,7 V straty na jednym złączu ma realne znaczenie dla sprawności.
- Schottky daje mniejsze straty, ale zwykle gorzej znosi wysokie napięcia wsteczne niż klasyczny krzem.
- Uszkodzenie często objawia się grzaniem, spadkiem napięcia, tętnieniami lub zwarciem w obu kierunkach.
Jak działa prostowanie prądu i kiedy zwykła dioda wystarcza
W uproszczeniu chodzi o przepuszczanie prądu w jedną stronę i blokowanie go w drugą. Ja lubię myśleć o tym elemencie jak o zaworze w instalacji: sam z siebie nie tworzy energii, ale porządkuje kierunek przepływu tak, żeby na wyjściu pojawiło się napięcie użyteczne dla układu. W prostowniku zasilanym z sieci dostajemy z tego nie idealne DC, tylko napięcie pulsujące, które dopiero potem wygładza kondensator albo cały stopień zasilacza.

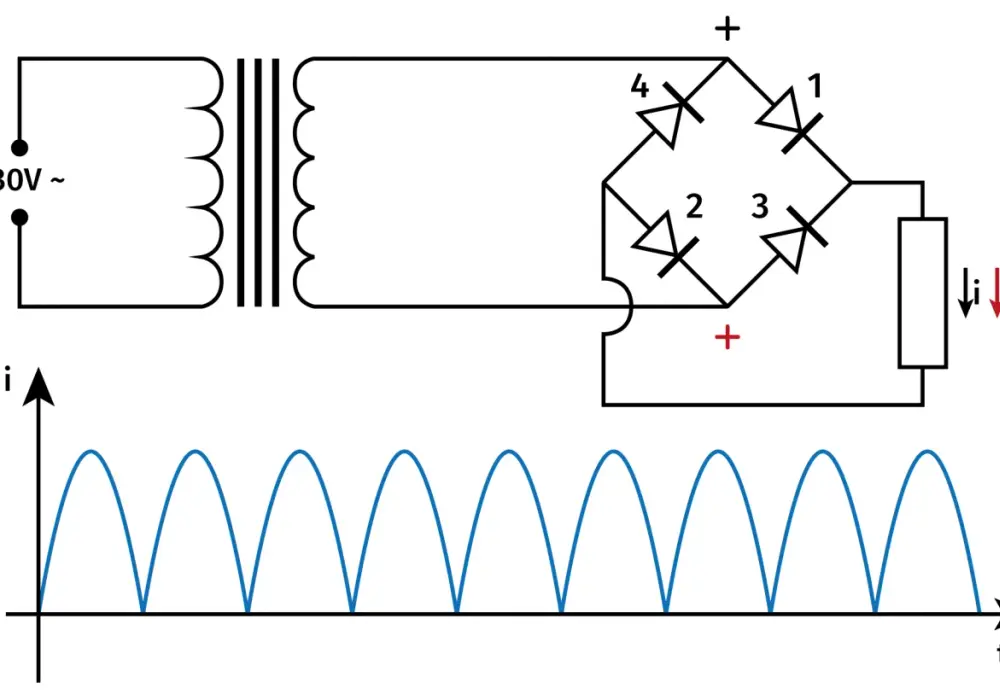

W praktyce spotkasz trzy podstawowe układy. Półokresowy używa jednej diody i jest najprostszy, ale daje duże tętnienia. Pełnookresowy, najczęściej w formie mostka Graetza, wykorzystuje obie połówki sinusoidy i robi to znacznie lepiej. Wersja z odczepem środkowym transformatora pozwala ograniczyć liczbę diod, ale wymaga odpowiedniego uzwojenia, więc dziś widuje się ją rzadziej w sprzęcie konsumenckim.
| Układ | Ile elementów przewodzi | Co daje | Gdzie ma sens |
|---|---|---|---|
| Półokresowy | 1 | Najprostsza budowa, ale duże tętnienia | Małe, tanie układy edukacyjne |
| Mostek Graetza | 2 w danym półokresie | Lepsze wykorzystanie obu połówek przebiegu | Zasilacze, ładowarki, prostowniki |
| Układ z odczepem środkowym | 1 na półokres | Mniej strat na jednym złączu | Starsze zasilacze i specjalne transformatory |
To właśnie tutaj zaczyna się praktyka: jeśli napięcie po stronie wyjściowej jest niskie, każda strata na złączu robi się odczuwalna. I właśnie dlatego kolejnym krokiem jest wybór właściwego typu elementu, a nie tylko „czegokolwiek prostowniczego”.
Jakie typy spotkasz najczęściej
W katalogach producentów nie ma jednego uniwersalnego rozwiązania. Wybór zależy od tego, czy ważniejsza jest prostota, niski koszt, małe straty czy praca w szybkich przetwornicach. Ja zwykle rozdzielam to na trzy grupy, bo taki podział naprawdę pomaga uniknąć pomyłek.
| Typ | Typowy spadek napięcia | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|---|
| Standardowa krzemowa | Około 0,7-1,1 V | Tania, odporna, łatwo dostępna | Większe straty i wolniejsze przełączanie | Zasilacze 50/60 Hz, prostowniki sieciowe |
| Szybka lub ultra-fast | Około 0,8-1,3 V | Lepsza w układach impulsowych | Zwykle droższa od klasycznej | Przetwornice SMPS, inwertery, zasilacze impulsowe |
| Schottky | Około 0,3-0,8 V | Najmniejsze straty, szybka praca | Niższe napięcie wsteczne i większy prąd upływu | Niskonapięciowe zasilacze, USB, DC-DC |
Warto pamiętać o jednym szczególe: w mostku przewodzą zwykle dwie diody naraz, więc spadki napięcia się sumują. Przy klasycznym krzemie daje to mniej więcej 1,4 V straty, a przy większym prądzie także konkretne grzanie. Dla zasilacza 230 V to zwykle akceptowalne, ale w układach 5 V czy 12 V robi się z tego bardzo realny problem. Z tego powodu w ładowarkach, przetwornicach i sprzęcie mobilnym często wygrywa Schottky albo nowsze rozwiązania synchroniczne.
Znając typy, łatwiej przejść do parametrów katalogowych, bo to one decydują, czy element po prostu „zadziała”, czy też będzie działał stabilnie przez długi czas.
Jak dobrać element do zasilacza, ładowarki lub prostownika
Przy doborze nie zaczynam od obudowy, tylko od tego, jakie napięcie, prąd i temperaturę ma wytrzymać cały układ. W praktyce najważniejsze są cztery liczby i jeden warunek termiczny. Jeśli któryś z nich zignorujesz, układ często jeszcze ruszy, ale na krótko.
| Parametr | Co oznacza | Jak patrzeć na niego w praktyce |
|---|---|---|
| VRRM, czyli maksymalne napięcie wsteczne | Największe napięcie, jakie element może blokować bez przebicia | Powinno być wyraźnie wyższe od realnego maksimum w układzie; w sieci 230 V AC sensowny zapas jest dużo ważniejszy niż oszczędność kilku złotych |
| IF(AV), czyli średni prąd przewodzenia | Prąd, który dioda może przenosić w dłuższym czasie | Dobrze dać zapas co najmniej 30-50%, bo temperatura i obudowa zmieniają warunki pracy |
| IFSM, czyli prąd udarowy | Krótki impuls prądu przy starcie | Ważny przy ładowaniu dużych kondensatorów i przy włączaniu transformatora |
| VF, czyli spadek napięcia w kierunku przewodzenia | Ile energii tracisz na jednym złączu | Im niższe napięcie wyjściowe, tym ważniejsza staje się każda dziesiąta volta |
| trr, czyli czas odzyskiwania wstecznego | Jak szybko element przestaje przewodzić po przełączeniu | W prostych prostownikach sieciowych ma mniejsze znaczenie, ale w przetwornicach impulsowych jest krytyczny |
Jeśli chcesz szybko oszacować straty, policz to prosto: przy prądzie 3 A i spadku 0,7 V jedno złącze rozprasza około 2,1 W. W mostku przewodzą dwa złącza, więc robi się ponad 4 W ciepła. To wyjaśnia, dlaczego niewielki element bez radiatora potrafi po kilku minutach być wyraźnie gorący. Ja właśnie od takich rachunków zaczynam ocenę, czy dany model ma sens, czy tylko „zmieści się na płytce”.
Jeżeli po montażu coś nadal wygląda podejrzanie, zwykle winne są nie same parametry, tylko typowe błędy projektowe albo zły zamiennik.
Najczęstsze błędy i objawy uszkodzenia
Najwięcej problemów widzę wtedy, gdy ktoś wybiera element po jednym parametrze, na przykład po samym prądzie. To za mało. W elektronice liczy się cały zestaw cech, a pominięcie jednego zwykle wychodzi dopiero pod obciążeniem.
- Za małe napięcie wsteczne - element przebija przy wyższym napięciu i zaczyna zachowywać się jak zwarcie.
- Za mały zapas prądowy - rośnie temperatura, a wraz z nią spadek napięcia i ryzyko awarii.
- Brak myślenia o odprowadzaniu ciepła - nawet poprawnie dobrany model potrafi się przegrzać, jeśli pole miedzi lub radiator są zbyt małe.
- Zastosowanie wolnej diody w szybkiej przetwornicy - pojawiają się straty przełączania, zakłócenia i spadek sprawności.
- Mylenie polaryzacji - anoda i katoda mają znaczenie, a zamiana biegunów potrafi zatrzymać cały układ.
Objawy są zwykle dość czytelne: bezpiecznik wybija przy starcie, napięcie wyjściowe mocno faluje, obudowa nagrzewa się szybciej niż reszta układu albo miernik pokazuje zwarcie w obu kierunkach. Warto jednak pamiętać, że pomiar wlutowanego elementu bywa mylący, bo równoległe ścieżki w układzie mogą udawać uszkodzenie. Ja zawsze odpinam przynajmniej jedną stronę, zanim uznam wynik za pewny.
Kiedy już wiadomo, jak rozpoznać błędy, dobrze spojrzeć na realne miejsca zastosowania, bo tam od razu widać, dlaczego jedne rozwiązania są tańsze, a inne bardziej efektywne.
Gdzie ten element pracuje w sprzęcie codziennego użytku
W elektronice użytkowej taki element pojawia się częściej, niż większość osób podejrzewa. W ładowarkach do telefonów, zasilaczach do routerów, listwach zasilających, lampach LED i prostownikach akumulatorowych pełni bardzo podobną rolę, choć jego znaczenie zależy od całego projektu. W sprzęcie mobilnym, takim jak ładowarki USB-C, sprawność ma dziś ogromne znaczenie, więc projektanci chętnie sięgają po wersje o mniejszych stratach albo całkiem inne topologie prostowania.

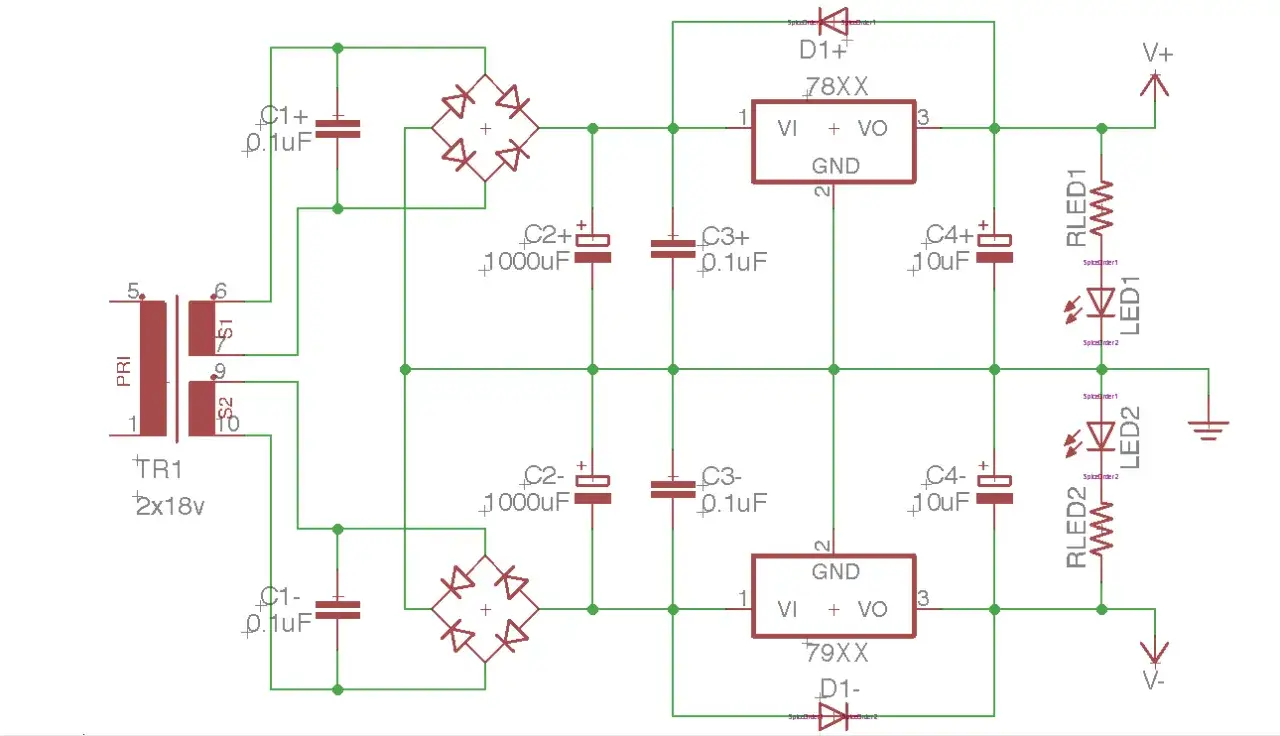

W prostych zasilaczach sieciowych nadal można spotkać klasyczny mostek i krzemowe diody mocy, bo to tanie i przewidywalne rozwiązanie. W przetwornicach impulsowych częściej liczy się już szybkość przełączania, mały spadek napięcia i małe zakłócenia. Właśnie dlatego w jednym urządzeniu spotkasz klasyczny prostownik, a w drugim układ, który robi podobną pracę dużo sprawniej, ale jest trudniejszy w projekcie. To nie jest przypadek, tylko kompromis między kosztem, temperaturą, rozmiarem i sprawnością.
Najprościej mówiąc, im niższe napięcie i im większy prąd, tym bardziej opłaca się walczyć o każdy ułamek wolta. Dlatego w urządzeniach z rynku smartfonów i akcesoriów różnica między zwykłą diodą a rozwiązaniem o niższym spadku napięcia potrafi przełożyć się na temperaturę obudowy, czas pracy i końcową sprawność całego zasilacza.
Co sprawdzam, zanim zamienię element na zamiennik
Jeżeli mam wymienić uszkodzony element albo dobrać zamiennik do własnego projektu, przechodzę przez krótką listę. To oszczędza czas i chroni przed sytuacją, w której „pasuje mechanicznie”, ale elektrycznie nie trzyma parametrów.
- Sprawdzam układ wyprowadzeń i obudowę, bo identyczny symbol nie zawsze oznacza identyczny pinout.
- Porównuję napięcie wsteczne i prąd przewodzenia, a nie tylko opis marketingowy.
- Patrzę, czy potrzebna jest wersja szybka lub Schottky, szczególnie w zasilaczach impulsowych.
- Oceniam warunki chłodzenia, bo bez zapasu termicznego nawet dobry model może pracować na granicy.
- Jeśli uszkodzenie było po przepięciu, sprawdzam też elementy obok, bo sama wymiana jednej diody nie zawsze rozwiązuje problem.
Moja praktyczna zasada jest prosta: najpierw poprawne parametry, potem wygoda montażu. W prostych układach to wystarcza, żeby uniknąć przegrzewania, spadków napięcia i niepotrzebnych powrotów do naprawy. A jeśli projekt dotyczy zasilania urządzeń mobilnych albo akcesoriów do smartfonów, ten rozsądek daje najwięcej korzyści właśnie tam, gdzie liczy się mały rozmiar, niska temperatura i wysoka sprawność.
