Deska elektryczna to nowoczesny środek transportu, który łączy technologię z rozrywką. Jest to zaawansowana wersja klasycznej deskorolki, wyposażona w silnik elektryczny i system sterowania. Pojazd ten staje się coraz bardziej popularny zarówno wśród młodzieży, jak i dorosłych, oferując wygodny sposób przemieszczania się po mieście.
W przeciwieństwie do tradycyjnych deskorolek, wersja elektryczna posiada dwa niezależne podesty i zaawansowany system napędowy. Sterowanie odbywa się poprzez naturalne ruchy ciała, co sprawia, że jest intuicyjna w obsłudze.
Najważniejsze informacje:- Składa się z dwóch niezależnych podestów umożliwiających manewrowanie
- Wykorzystuje wydajne silniki bezszczotkowe (BLDC)
- Zasilana jest akumulatorami litowo-jonowymi lub litowo-polimerowymi
- Wyposażona w zaawansowany system sterowania z żyroskopami
- Może być projektem DIY do samodzielnego wykonania
- Wymaga stosowania elementów ochronnych podczas jazdy

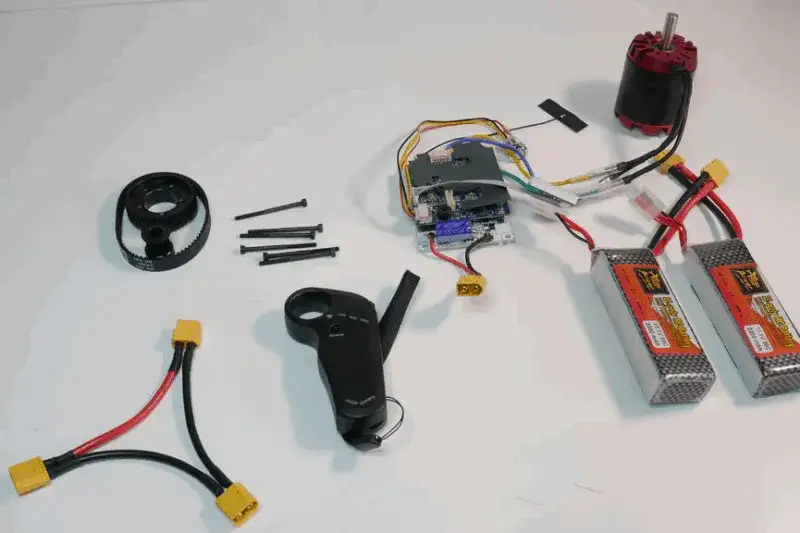

Niezbędne komponenty do budowy deski elektrycznej
Budowa deski elektrycznej wymaga starannego doboru odpowiednich części. Każdy element musi być kompatybilny z pozostałymi komponentami, aby zapewnić bezpieczną i wydajną jazdę. Proces samodzielnej budowy deski elektrycznej zaczyna się od zgromadzenia wszystkich niezbędnych elementów.
Przy planowaniu konstrukcji longboarda elektrycznego warto zwrócić szczególną uwagę na parametry silnika i pojemność akumulatora. Te dwa komponenty w największym stopniu wpływają na osiągi i zasięg pojazdu. Dobrze dobrany zestaw pozwoli osiągnąć prędkość do 25 km/h i zasięg do 20 kilometrów.
| Komponent | Parametry techniczne | Szacunkowy koszt |
| Silnik BLDC | 350-500W, 24V | 400-600 zł |
| Akumulator Li-ion | 24V, 4-6Ah | 300-500 zł |
| Kontroler ESC | 24V, 20-30A | 150-250 zł |
| Deska (longboard) | 90-100 cm długości | 200-400 zł |
| Zestaw kół | 83-97mm średnicy | 100-200 zł |
| System sterowania | 2.4GHz bezprzewodowy | 100-150 zł |
Całkowity koszt budowy deskorolki elektrycznej może wynieść od 1250 do 2100 zł. Cena zależy głównie od jakości wybranych komponentów i ich parametrów technicznych.
Narzędzia i umiejętności potrzebne do montażu
- Lutownica (60W) - do łączenia przewodów elektrycznych
- Multimetr - do sprawdzania połączeń i napięcia
- Klucze imbusowe - do montażu mechanicznych elementów
- Wiertarka - do wykonania otworów montażowych
- Śrubokręty (krzyżakowe i płaskie) - do przykręcania komponentów
- Szczypce - do formowania i cięcia przewodów
- Taśma izolacyjna - do zabezpieczania połączeń
- Zestaw kluczy płaskich - do mocowania silnika i kół
- Pistolet do kleju na gorąco - do zabezpieczania przewodów
Podstawowa znajomość elektroniki jest kluczowa przy montażu deski elektrycznej. Musisz umieć czytać schematy elektryczne, lutować przewody oraz rozumieć zasady działania układów elektronicznych. Te umiejętności pozwolą bezpiecznie połączyć wszystkie komponenty.
Przydatna będzie również podstawowa wiedza mechaniczna. Znajomość narzędzi i umiejętność precyzyjnego montażu mechanicznych elementów pomoże w prawidłowym złożeniu układu napędowego i zamocowaniu komponentów do deski.
Montaż układu napędowego krok po kroku
Przygotowanie deski bazowej
Przy budowie deski elektrycznej kluczowy jest wybór odpowiedniej deski bazowej. Longboard powinien mieć minimum 90 cm długości i stabilną konstrukcję, która udźwignie dodatkowe obciążenie komponentów elektrycznych. Najlepiej sprawdzą się deski wykonane z minimum 8 warstw klonowego drewna.
Przed rozpoczęciem montażu deski elektrycznej należy przygotować otwory montażowe. Używając wiertarki i odpowiednich wierteł, wykonaj otwory pod mocowanie silnika oraz skrzynki na elektronikę. Pamiętaj o zachowaniu symetrii względem osi deski.
Instalacja silnika i kontrolera
Montaż silnika rozpocznij od przymocowania uchwytu do deski. Silnik powinien być ustawiony równolegle do powierzchni, aby zapewnić prawidłowe napięcie paska napędowego.
Kontroler ESC wymaga dobrego chłodzenia, dlatego zamontuj go w specjalnej skrzynce z otworami wentylacyjnymi. Upewnij się, że przewody nie są napięte i mają odpowiedni zapas długości.
Połącz silnik z kontrolerem zgodnie ze schematem, zwracając uwagę na kolejność faz. Zabezpiecz wszystkie połączenia izolacją termokurczliwą.
Podłączenie akumulatora
Przy samodzielnej budowie deski elektrycznej bezpieczne podłączenie akumulatora jest kluczowe. Najpierw zamontuj wyłącznik główny, który pozwoli bezpiecznie odciąć zasilanie. Przewody akumulatora poprowadź w plastikowych osłonach, aby zapobiec ich mechanicznym uszkodzeniom.
Przed finalnym podłączeniem sprawdź polaryzację i napięcie akumulatora. Połącz przewody z kontrolerem poprzez złącza XT60 lub XT90, które zapewnią stabilne połączenie i łatwą wymianę w przyszłości. Zabezpiecz wszystkie połączenia przed wilgocią.
Elektronika i system sterowania
System sterowania w konstrukcji longboarda elektrycznego opiera się na module odbiornika 2.4GHz. Moduł należy zamontować w miejscu oddalonym od metalowych elementów, aby zapewnić dobry zasięg. Antena powinna być wyprowadzona na zewnątrz obudowy.
Kalibracja kontrolera ESC jest kluczowa dla płynnej jazdy. Ustaw parametry przyspieszania i hamowania zgodnie z charakterystyką silnika. Zbyt agresywne ustawienia mogą prowadzić do szarpania podczas startu.
Parametry pracy monitoruje mikroprocesor w kontrolerze. Programuje się go poprzez interfejs USB lub specjalną kartę programującą. Ustaw limity prądowe i temperaturowe zgodnie ze specyfikacją używanych komponentów.
Testowanie i pierwsze uruchomienie
Kontrola połączeń
Przed pierwszym uruchomieniem deski elektrycznej sprawdź wszystkie połączenia multimetrem. Zmierz rezystancję między wszystkimi przewodami a ramą, aby wykluczyć zwarcia. Upewnij się, że izolacja przewodów nie jest uszkodzona.
Szczególną uwagę zwróć na połączenia akumulatora i silnika. Sprawdź, czy wszystkie przewody są prawidłowo przylutowane i zabezpieczone. Połączenia powinny być solidne i nie wykazywać luzu.
Procedura pierwszego uruchomienia
- Sprawdź napięcie akumulatora - powinno wynosić około 24V przy pełnym naładowaniu
- Upewnij się, że kontroler jest prawidłowo skalibrowany
- Sprawdź, czy koła obracają się swobodnie bez oporu
- Przetestuj działanie wyłącznika bezpieczeństwa
- Skontroluj działanie systemu hamowania
- Sprawdź zasięg pilota zdalnego sterowania
- Wykonaj test wszystkich funkcji na stojaku
Pierwsze uruchomienie deski elektrycznej wykonuj stopniowo. Zacznij od niskich prędkości i sprawdź reakcję na sterowanie. Zwiększaj parametry tylko po upewnieniu się, że wszystko działa prawidłowo.
Typowe błędy podczas budowy
Najczęstszym błędem podczas budowy deskorolki elektrycznej jest nieprawidłowe dobranie komponentów. Silnik o zbyt małej mocy nie zapewni odpowiedniej dynamiki jazdy, a zbyt słaby akumulator znacząco ograniczy zasięg. Zawsze sprawdzaj kompatybilność parametrów elektrycznych wszystkich elementów.
Kolejnym częstym problemem jest nieodpowiednie zabezpieczenie elektroniki przed wilgocią i wibracjami. Komponenty elektroniczne muszą być zamknięte w wodoodpornej obudowie, a wszystkie przewody odpowiednio zamocowane. Luźne elementy mogą ulec uszkodzeniu podczas jazdy.
Wielu początkujących konstruktorów popełnia błąd przy kalibracji kontrolera. Zbyt agresywne ustawienia przyspieszania mogą prowadzić do utraty kontroli nad deską. Rozpocznij od bezpiecznych wartości i stopniowo je dostosowuj do swoich potrzeb.
Konserwacja i utrzymanie
Harmonogram przeglądów
| Element | Częstotliwość kontroli | Czynności konserwacyjne |
| Łożyska kół | Co 50 km | Czyszczenie, smarowanie |
| Pasek napędowy | Co 100 km | Kontrola napięcia, sprawdzenie zużycia |
| Akumulator | Co 30 dni | Sprawdzenie napięcia, kontrola połączeń |
| Elektronika | Co 200 km | Kontrola połączeń, czyszczenie |
| Śruby i mocowania | Co 20 km | Dokręcanie, kontrola zużycia |
Regularna konserwacja jest kluczowa dla bezpiecznej eksploatacji deski elektrycznej. Po każdej jeździe w trudnych warunkach dokładnie wyczyść wszystkie komponenty. Szczególną uwagę zwróć na elementy mechaniczne narażone na zużycie.
Podczas przeglądów sprawdzaj również stan akumulatora. Spadek pojemności poniżej 80% wartości nominalnej oznacza konieczność wymiany. Pamiętaj o regularnym ładowaniu, nawet gdy nie używasz deski przez dłuższy czas.
Co warto wiedzieć przed rozpoczęciem budowy deski elektrycznej?
Budowa deski elektrycznej to złożony projekt, który wymaga odpowiedniego przygotowania i wiedzy technicznej. Kluczowe jest staranne dobranie komponentów, których łączny koszt może wynieść od 1250 do 2100 zł. Najważniejsze elementy to wysokiej jakości silnik BLDC, wydajny akumulator oraz niezawodny kontroler ESC.
Sukces samodzielnej budowy deski elektrycznej zależy od precyzyjnego montażu i prawidłowego połączenia wszystkich elementów. Szczególną uwagę należy zwrócić na zabezpieczenie elektroniki przed wilgocią oraz odpowiednie mocowanie komponentów. Regularne przeglądy i konserwacja zapewnią długotrwałe i bezpieczne użytkowanie.
Przed rozpoczęciem konstrukcji longboarda elektrycznego warto dokładnie zaplanować projekt i zgromadzić wszystkie niezbędne narzędzia. Pamiętaj, że bezpieczeństwo jest najważniejsze - każde połączenie musi być starannie wykonane i zabezpieczone, a pierwsze testy należy przeprowadzać z zachowaniem szczególnej ostrożności.
