Lutowanie elementów THT to kluczowa technika w produkcji elektroniki. Polega na umieszczaniu komponentów w otworach płytek PCB. Proces obejmuje wprowadzenie elementów, przycięcie nóżek i lutowanie. Można go wykonać ręcznie lub półautomatycznie. THT ma swoje zalety i wady. Zapewnia trwałe połączenia, ale jest mniej wydajne niż nowsze metody.
Najważniejsze informacje:- THT oznacza Through-Hole Technology
- Komponenty mają druciane nóżki wkładane w otwory PCB
- Lutowanie może być ręczne lub maszynowe (na fali, natryskowe)
- Metoda zapewnia wysoką trwałość połączeń
- THT ma ograniczenia w miniaturyzacji
- Nadal używana mimo konkurencji ze strony SMT
Elementy THT - co to jest i gdzie znajduje zastosowanie?
Lutowanie elementów THT (Through-Hole Technology) to klasyczna metoda montażu podzespołów elektronicznych. Polega ona na umieszczaniu wyprowadzeń komponentów w otworach płytki drukowanej (PCB) i lutowaniu ich od spodniej strony. Ta technika zapewnia wyjątkowo trwałe połączenia.
Montaż przewlekany znajduje szerokie zastosowanie w produkcji urządzeń wymagających wysokiej niezawodności. Wykorzystuje się go m.in. w przemyśle lotniczym, motoryzacyjnym czy w sprzęcie medycznym. Technologia through-hole sprawdza się również w prototypowaniu i małoseryjnej produkcji elektroniki.
Mimo rosnącej popularności montażu powierzchniowego (SMT), lutowanie THT nadal jest niezastąpione przy montażu dużych elementów, takich jak transformatory czy złącza. Jest też preferowane w zastosowaniach, gdzie komponenty mogą być narażone na silne wibracje lub ekstremalne temperatury.
Niezbędne narzędzia i materiały do lutowania THT
- Lutownica - podstawowe narzędzie, najlepiej o regulowanej temperaturze (25-60W)
- Cyna - najczęściej stosuje się stop cyny z ołowiem (60/40) lub bezołowiowy
- Topnik - ułatwia rozpływanie się cyny i poprawia jakość połączeń
- Odsysacz cyny - przydatny do usuwania nadmiaru cyny i naprawy błędów
- Szczypce tnące - do przycinania wyprowadzeń elementów
- Pęseta - ułatwia precyzyjne umieszczanie małych elementów
- Stacja lutownicza - zapewnia stabilne warunki pracy i często zawiera dodatkowe akcesoria
Czytaj więcej: Naprawy: Jak naprawić UPS do pieca? - Praktyczne wskazówki serwisowe
Krok po kroku: proces lutowania elementów THT
Przygotowanie płytki PCB
Przed rozpoczęciem lutowania THT, należy dokładnie oczyścić płytkę PCB z zabrudzeń i tłuszczu. Można to zrobić przy użyciu izopropanolu lub specjalnego środka czyszczącego do elektroniki.
Następnie warto sprawdzić, czy otwory montażowe są drożne i czy nie ma zwarć między ścieżkami. W razie potrzeby można delikatnie przeczyścić otwory cienkim wiertłem lub igłą.

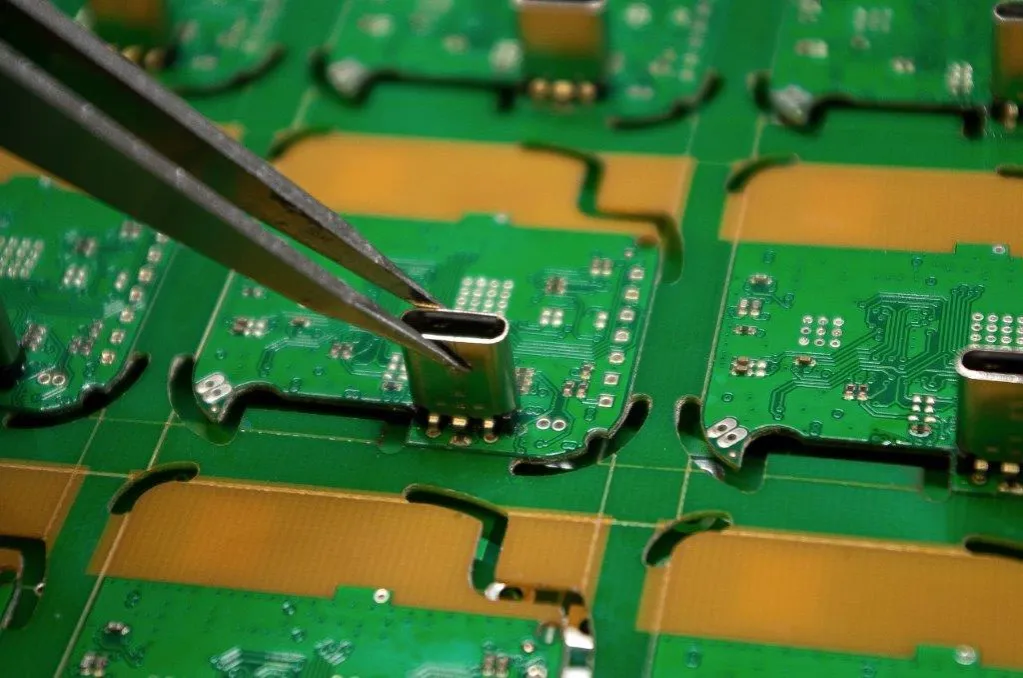

Umieszczanie i mocowanie elementów
Rozpocznij od umieszczenia elementów na płytce zgodnie ze schematem. Zwróć uwagę na polaryzację komponentów, takich jak diody czy kondensatory elektrolityczne.
Po włożeniu elementu w otwory, lekko rozegnij jego nóżki od spodu płytki. To zapobiegnie wypadnięciu podzespołu podczas obracania PCB.
W przypadku montażu wielu elementów, możesz użyć taśmy klejącej do tymczasowego przytrzymania komponentów na miejscu. Ułatwi to lutowanie ręczne elementów bez ryzyka ich przemieszczenia.
Technika prawidłowego lutowania
Rozgrzej lutownicę do odpowiedniej temperatury, zwykle między 300°C a 350°C. Przyłóż grot lutownicy do miejsca styku nóżki elementu z padem na płytce, ogrzewając je przez 1-2 sekundy.
Następnie przyłóż cynę do miejsca styku grotu lutownicy z nóżką i padem. Cyna powinna się równomiernie rozpłynąć, tworząc stożkowy kształt. Unikaj nadmiaru cyny, który może prowadzić do zwarć.
Po utworzeniu połączenia, odsuń cynę, ale utrzymuj grot lutownicy przy lucie przez dodatkową sekundę. Pozwoli to cynie dobrze rozpłynąć się i utworzyć mocne połączenie.
Na koniec odsuń lutownicę i pozwól lutowi ostygnąć naturalnie. Nie dmuchaj na świeżo wykonane połączenie, gdyż może to spowodować powstanie zimnego lutu.
Metody lutowania THT - ręczne vs półautomatyczne
| Cecha | Lutowanie ręczne | Lutowanie półautomatyczne |
|---|---|---|
| Zalety | - Precyzja przy skomplikowanych układach - Niski koszt rozpoczęcia - Łatwość napraw i modyfikacji |
- Wysoka wydajność - Powtarzalność jakości - Mniejsze zmęczenie operatora |
| Wady | - Czasochłonność - Zmienność jakości - Wymagane doświadczenie |
- Wysoki koszt sprzętu - Ograniczona elastyczność - Trudności z nietypowymi elementami |
| Zastosowanie | - Prototypowanie - Małe serie produkcyjne - Naprawa i serwis |
- Duże serie produkcyjne - Standardowe układy - Lutowanie na fali |
Bezpieczeństwo podczas lutowania - na co zwrócić uwagę?
- Zawsze pracuj w dobrze wentylowanym pomieszczeniu, aby uniknąć wdychania oparów lutowniczych.
- Używaj okularów ochronnych, aby zabezpieczyć oczy przed odpryskami cyny.
- Nigdy nie dotykaj rozgrzanego grotu lutownicy - temperatura może przekraczać 300°C.
- Stosuj podstawkę do lutownicy, aby uniknąć przypadkowych poparzeń i uszkodzeń powierzchni roboczej.
- Po zakończeniu pracy zawsze wyłączaj i odłączaj lutownicę od zasilania.
Typowe błędy początkujących przy lutowaniu THT
Zimne luty - jak ich unikać?
Zimne luty to jedno z najczęstszych przewinień nowicjuszy w lutowaniu elementów THT. Powstają, gdy temperatura lutowania jest zbyt niska lub czas nagrzewania zbyt krótki. Skutkiem są połączenia o słabej wytrzymałości mechanicznej i wysokiej rezystancji elektrycznej.
Aby uniknąć zimnych lutów, upewnij się, że lutownica jest odpowiednio rozgrzana przed rozpoczęciem pracy. Utrzymuj grot przy lucie przez 1-2 sekundy po usunięciu cyny, co pozwoli na równomierne rozpłynięcie się stopu. Regularnie czyść grot lutownicy, by zapewnić optymalny transfer ciepła.
Przegrzanie elementów - konsekwencje i zapobieganie
Przegrzanie komponentów podczas lutowania THT może prowadzić do ich uszkodzenia lub skrócenia żywotności. Szczególnie wrażliwe są półprzewodniki, takie jak tranzystory czy układy scalone. Zbyt długie lutowanie może również spowodować oderwanie się ścieżek od płytki PCB.
Aby zapobiec przegrzaniu, stosuj odpowiednią temperaturę lutowania i nie przytrzymuj grotu przy elemencie dłużej niż to konieczne. W przypadku wrażliwych komponentów, rozważ użycie radiatora ciepła na nóżce elementu. Zawsze dawaj lutowanym elementom czas na ostygnięcie między kolejnymi operacjami.
- Lut ma błyszczącą, gładką powierzchnię bez pęcherzy czy ziarnistości
- Kształt lutu jest stożkowy, z płynnym przejściem między nóżką elementu a padem
- Cyna dokładnie zwilża zarówno pad, jak i nóżkę elementu
- Brak widocznych śladów topnika czy pozostałości żywicy na powierzchni lutu

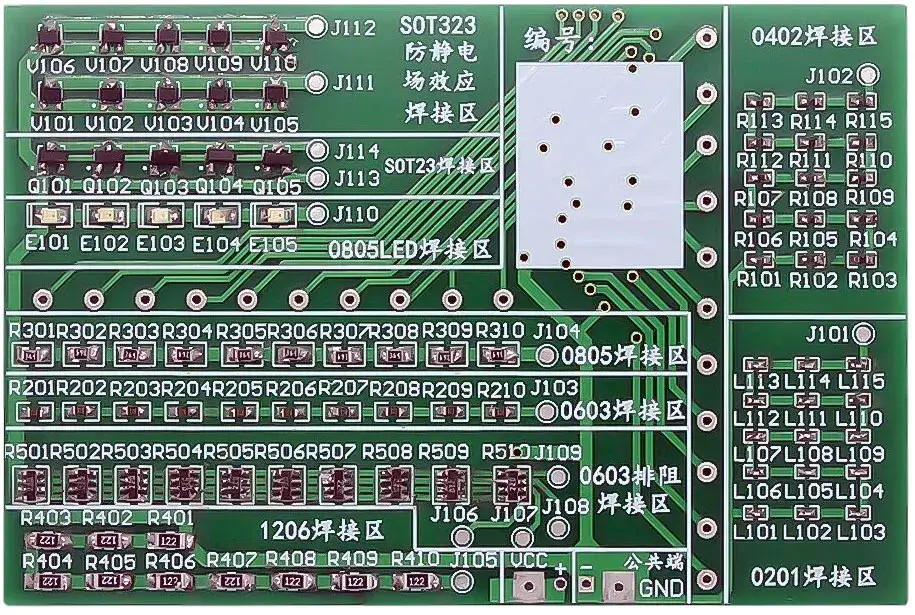

Praktyczne ćwiczenia dla początkujących lutowników
Lutowanie prostego układu LED
Zacznij od prostego projektu - lutowania diody LED do płytki uniwersalnej. Przygotuj diodę, rezystor ograniczający prąd (np. 220Ω) i baterię 9V z klipsem.
Umieść elementy na płytce, zwracając uwagę na polaryzację diody LED. Przylutuj najpierw rezystor, a następnie diodę, pamiętając o prawidłowej technice lutowania THT. Na koniec przylutuj przewody od klipsa baterii.
Po zakończeniu lutowania, podłącz baterię i sprawdź, czy dioda świeci. Jeśli nie, sprawdź połączenia i polaryzację diody. To ćwiczenie pozwoli Ci opanować podstawy lutowania ręcznego elementów.
Naprawa zerwanych ścieżek na płytce PCB
Aby naprawić zerwaną ścieżkę, oczyść najpierw uszkodzony obszar z pozostałości lakieru używając drobnego papieru ściernego. Następnie przytnij kawałek cienkiego drutu miedzianego na odpowiednią długość.
Przylutuj drut do obu końców przerwanej ścieżki, upewniając się, że tworzy on stabilne połączenie elektryczne. Po ostygnięciu lutów, sprawdź ciągłość naprawionej ścieżki za pomocą multimetru. Ta umiejętność jest nieoceniona w lutowaniu THT i naprawie elektroniki.
Jak doskonalić umiejętności lutowania THT?
Praktyka czyni mistrza, dlatego regularnie ćwicz lutowanie elementów THT na prostych projektach. Zacznij od lutowania pojedynczych komponentów, stopniowo przechodząc do bardziej skomplikowanych układów.
Analizuj swoje połączenia lutownicze pod lupą lub mikroskopem. Pozwoli to na wychwycenie nawet drobnych niedoskonałości i ich korektę. Nie bój się eksperymentować z różnymi technikami lutowania THT, takimi jak lutowanie na fali czy lutowanie półautomatyczne.
Rozwijaj swoją wiedzę teoretyczną, czytając fachowe publikacje i oglądając tutoriale online. Dołącz do społeczności elektroników, gdzie możesz wymieniać się doświadczeniami i uzyskać cenne wskazówki od bardziej doświadczonych kolegów. Pamiętaj, że lutowanie THT to sztuka, której opanowanie wymaga czasu i cierpliwości.
Klucz do mistrzostwa w lutowaniu THT
Lutowanie elementów THT to fundamentalna umiejętność w elektronice, która wymaga precyzji, cierpliwości i praktyki. Od wyboru odpowiednich narzędzi, przez prawidłową technikę, aż po rozpoznawanie i unikanie typowych błędów - każdy aspekt tego procesu ma znaczenie dla jakości końcowego produktu.
Pamiętaj, że bezpieczeństwo jest równie ważne jak efektywność. Stosując się do zasad BHP i systematycznie doskonaląc swoje umiejętności, możesz stać się ekspertem w montażu przewlekanym. Rozpocznij od prostych projektów, stopniowo zwiększając ich złożoność, i nie bój się eksperymentować z różnymi technikami, takimi jak lutowanie na fali czy lutowanie półautomatyczne.
Niezależnie od tego, czy jesteś hobbystą czy profesjonalistą, ciągłe doskonalenie techniki lutowania THT otworzy przed Tobą nowe możliwości w świecie elektroniki. Pamiętaj, że każde połączenie to krok w kierunku perfekcji, a mistrzowskie opanowanie tej sztuki to proces, który trwa całe życie.
