Analiza obwodów elektrycznych staje się dużo prostsza, gdy zamiast zgadywać, rozpisuje się przepływ prądu i bilans napięć. W tym właśnie pomagają prawa Kirchhoffa: pokazują, jak zachowują się węzły i oczka w układzie oraz jak połączyć to z prawem Ohma. W praktyce przydają się nie tylko na lekcjach i studiach, ale też przy diagnozowaniu ładowarek, powerbanków czy sekcji zasilania w smartfonach.
Najważniejsze zasady, które warto mieć pod ręką
- Pierwsze prawo mówi, że suma prądów wpływających do węzła równa się sumie prądów wypływających.
- Drugie prawo opisuje bilans napięć w oczku: suma spadków i przyrostów napięcia daje zero.
- Najprościej korzysta się z nich razem z prawem Ohma i dobrze narysowanym schematem.
- W elektronice użytkowej pomagają przy analizie zasilania, ładowania i rozgałęzień prądu.
- Najczęstszy błąd to pomylenie znaków i kierunków przy zapisie równań.
- Przy bardzo wysokich częstotliwościach i wyraźnych efektach pasożytniczych trzeba uważać na uproszczony model obwodu.
Czym są zasady Kirchhoffa i kiedy naprawdę pomagają
W uproszczeniu chodzi o dwa niezależne spojrzenia na ten sam obwód. Pierwsze opisuje bilans prądów w węźle, drugie bilans napięć w oczku. To dlatego w analizie obwodów tak często pracuje się równocześnie na węzłach i pętlach, a nie tylko na pojedynczych rezystorach czy źródłach.
Ja zwykle zaczynam od narysowania schematu i zaznaczenia punktów, w których obwód się rozgałęzia. Dopiero potem wybieram równania. Taki porządek oszczędza czas, bo od razu widać, gdzie prąd się dzieli, a gdzie napięcie „spada” na kolejnych elementach.
| Cecha | Pierwsze prawo | Drugie prawo |
|---|---|---|
| Dotyczy | węzłów | oczek |
| Co opisuje | bilans prądów | bilans napięć |
| Najprostszy zapis | ΣI = 0 | ΣU = 0 |
| Najlepsze zastosowanie | gałęzie równoległe, rozdział prądu | obwody szeregowe, pętle zasilania |
| Co musi towarzyszyć | prawo Ohma i poprawny kierunek prądów | prawo Ohma i konsekwentna biegunowość |
Jeśli obwód jest prosty, różnica między tymi podejściami jest niemal kosmetyczna. Gdy jednak układ ma kilka gałęzi, dwa źródła albo nietypowe połączenia, rozdzielenie bilansu prądów od bilansu napięć zaczyna robić dużą różnicę. To naturalny most do pierwszego prawa, bo właśnie w węźle najłatwiej zobaczyć, skąd bierze się cały rachunek.

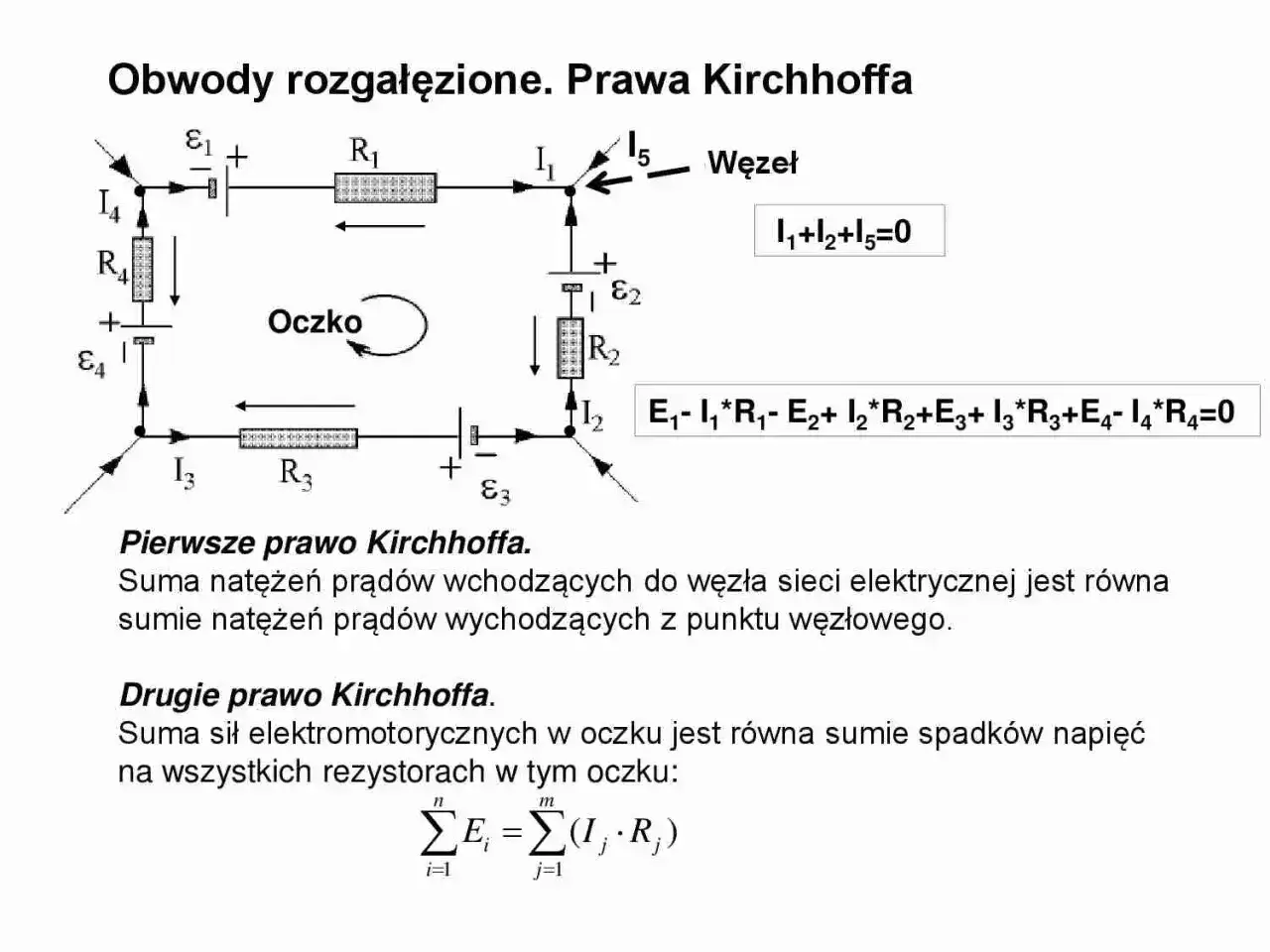

Pierwsze prawo węzłów bez zbędnego żargonu
To prawo mówi prosto: to, co wpływa do węzła, musi z niego wypłynąć. W praktyce można zapisać to jako sumę algebraiczną prądów równą zero. Jeśli do węzła wpływają dwa prądy, a jeden wypływa, to ich wartości muszą się zrównoważyć.
Przykład jest bardzo prosty: jeśli do węzła płyną 1,2 A i 0,8 A, to z węzła musi wypływać 2,0 A. Nie ma tu magii, jest tylko bilans ładunku. Jeśli po obliczeniach wychodzi wynik ujemny, nie znaczy to, że obwód jest „zepsuty” matematycznie. To zwykle sygnał, że rzeczywisty kierunek prądu jest przeciwny do przyjętego przez ciebie umownie.
W praktyce to właśnie pierwsze prawo daje największą przewagę w obwodach równoległych, rozgałęzionych i w układach z wieloma punktami zasilania. Na schematach smartfonów, ładowarek czy płyt głównych telefonu często chodzi właśnie o to, by ustalić, którędy prąd faktycznie się rozchodzi. Gdy węzły są już jasne, łatwiej przejść do drugiego filaru analizy, czyli oczek i napięć.

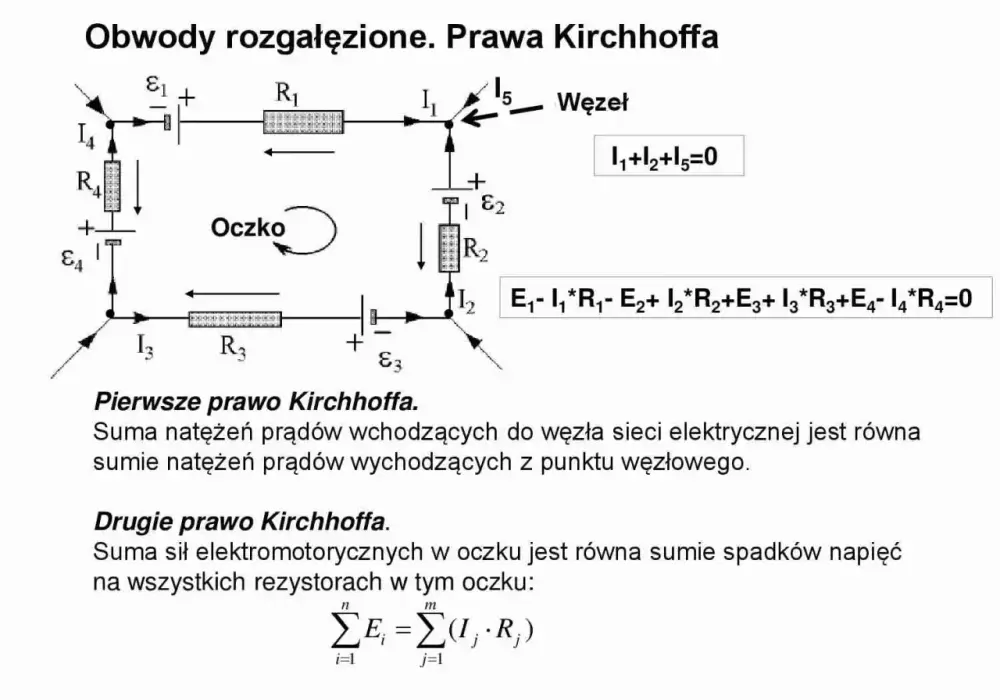

Drugie prawo oczek i bilans napięć
Drugie prawo Kirchhoffa dotyczy zamkniętej pętli obwodu. Mówi, że algebraiczna suma napięć w oczku jest równa zero. Innymi słowy: to, co źródło dostarcza, musi zostać „wydane” na spadki napięć na elementach obwodu.
Najlepiej widać to na szeregowym połączeniu rezystorów. Jeśli źródło ma 12 V, a w obwodzie są dwa rezystory o łącznym spadku 12 V, bilans się zgadza. Gdy znamy opór całkowity, możemy od razu policzyć prąd z prawa Ohma, a potem sprawdzić, jak napięcie rozkłada się na poszczególnych elementach.
Załóżmy, że w szeregu są rezystory 2 Ω i 4 Ω podłączone do źródła 12 V. Łączny opór wynosi 6 Ω, więc prąd w obwodzie to 2 A. Spadek napięcia na pierwszym rezystorze wyniesie 4 V, a na drugim 8 V. Razem daje to 12 V, czyli dokładnie tyle, ile dostarcza źródło. Taki rachunek jest bardzo użyteczny, bo pozwala szybko sprawdzić, czy schemat i pomiary trzymają się kupy.
W praktyce problemem nie jest samo prawo, tylko konsekwencja w znakach. Jeśli raz przyjmiesz kierunek obiegu oczka zgodnie z ruchem wskazówek zegara, trzymaj się tego do końca. Gdy kierunki napięć i źródeł są zapisane spójnie, równanie niemal układa się samo. Kiedy oba równania są już pod ręką, można przejść od teorii do prostego rachunku.
Jak rozwiązać prosty obwód krok po kroku
W analizie obwodu najbardziej pomaga powtarzalny schemat pracy. Ja stosuję go zawsze tak samo, bo dzięki temu łatwiej wychwycić błąd na wczesnym etapie, zanim rozrośnie się w kilka fałszywych wyników.
- Narysuj schemat i zaznacz wszystkie węzły oraz oczka.
- Przyjmij umowne kierunki prądów dla każdej gałęzi.
- Zapisz równania z pierwszego prawa Kirchhoffa dla węzłów, które faktycznie wnoszą nową informację.
- Zapisz równania napięciowe dla niezależnych oczek.
- Dodaj prawo Ohma, czyli zależności typu U = I · R.
- Rozwiąż układ równań i sprawdź, czy bilans mocy się zgadza.
Dobry test poprawności jest prosty: jeśli suma mocy pobieranej przez odbiorniki wyraźnie nie zgadza się z mocą źródła, to gdzieś po drodze uciekł znak albo kierunek prądu. To właśnie dlatego kontrola końcowa jest równie ważna jak samo liczenie.
Przy obwodach, które mają więcej gałęzi, czasem szybciej działa metoda węzłowa, a czasem oczkowa. W praktyce chodzi o wygodę: wybierasz tę ścieżkę, która daje mniej równań i mniej szans na pomyłkę. Tę samą logikę da się od razu przenieść na sprzęt, który mamy pod ręką na co dzień.
Gdzie te reguły spotkasz w elektronice użytkowej
W codziennej elektronice te zasady nie są abstrakcją z podręcznika, tylko narzędziem do zrozumienia, co dzieje się w środku urządzenia. W smartfonach, ładowarkach i powerbankach bardzo często analizuje się dokładnie to samo: którędy płynie prąd, gdzie znika napięcie i czy układ nie przekracza bezpiecznych wartości.
| Przykład | Co pomaga sprawdzić | Dlaczego to ważne |
|---|---|---|
| Ładowarka USB-C | rozdział prądu i spadki napięcia | pozwala ocenić, czy zasilanie jest stabilne i czy kabel nie zabiera zbyt dużo napięcia |
| Powerbank | bilans prądu na wejściu i wyjściu | ułatwia ocenę, czy deklarowana pojemność i realny czas pracy mają sens |
| Smartfon | sekcje zasilania na płycie głównej | pomaga szukać zwarć, przeciążeń i miejsc, w których napięcie spada za mocno |
| LED i podświetlenie | prąd w gałęziach i spadki na diodach | chroni przed przegrzewaniem i nierówną jasnością |
| Wzmacniacz audio | oczka napięciowe i zasilanie stopni | ułatwia kontrolę stabilności oraz szukanie zakłóceń |
Warto pamiętać, że w nowoczesnych urządzeniach mobilnych proste modele obwodów są punktem startu, a nie pełnym opisem rzeczywistości. W sekcjach radiowych, liniach bardzo szybkich i przy elementach pasożytniczych dochodzą pojemności, indukcyjności oraz efekty częstotliwościowe. Zasady nadal działają, ale sam schemat zastępczy musi być mądrze dobrany. Przy takim zastosowaniu najłatwiej zobaczyć, gdzie prosta teoria działa świetnie, a gdzie trzeba ją traktować ostrożniej.
Co zapamiętać, gdy liczysz obwód w praktyce
Najwięcej błędów nie wynika z trudnej matematyki, tylko z pośpiechu i niekonsekwencji. Jeśli trzymasz się jednego sposobu oznaczania prądów, napięć i punktu odniesienia, obliczenia stają się zaskakująco przewidywalne.
- Nie mieszaj różnych punktów odniesienia w jednym równaniu.
- Nie poprawiaj znaków „na oko”, tylko sprawdzaj je według przyjętej konwencji.
- Nie zakładaj z góry, że twoje pierwsze założenie kierunku prądu musi być poprawne.
- Nie ignoruj rezystancji przewodów, styków i źródła, jeśli obwód pracuje na niskich napięciach lub dużych prądach.
- Nie traktuj prostego schematu jako pełnego opisu układu, gdy w grę wchodzą częstotliwości, zakłócenia albo elementy pasożytnicze.
Ja robię jeszcze jedną rzecz: po obliczeniach sprawdzam, czy bilans mocy ma sens. To szybki filtr, który często wyłapuje błąd zanim trafi do notatek albo projektu. Jeśli chcesz rozumieć obwody naprawdę dobrze, nie wystarczy znać same równania. Trzeba jeszcze umieć czytać ich znaczenie w praktyce.
