Wyładowanie elektrostatyczne potrafi uszkodzić układ szybciej, niż da się je zauważyć na oko. W praktyce problem dotyczy nie tylko laboratoriów i fabryk, ale też domowej wymiany wyświetlacza, baterii czy modułów w smartfonie. Poniżej rozkładam temat na czynniki pierwsze: skąd bierze się to zjawisko, kiedy rośnie ryzyko, jakie daje objawy i jak chronić elektronikę bez zbędnej teorii.
Najkrócej wyładowanie elektrostatyczne bywa niewidoczne, a mimo to uszkadza układy
- Ładunek elektrostatyczny gromadzi się na ciele, ubraniu, plastiku i opakowaniach, a potem rozładowuje się w najmniej odpowiednim momencie.
- Największe ryzyko pojawia się przy niskiej wilgotności, tarciu materiałów i pracy przy otwartym urządzeniu.
- Uszkodzenie może być natychmiastowe albo utajone, więc sprzęt potrafi działać jeszcze przez jakiś czas.
- Podstawą ochrony są uziemienie, opaska, mata, właściwe opakowanie i porządek na stanowisku.
- W produkcji liczy się cały system zabezpieczeń, a nie jeden gadżet czy pojedynczy nawyk.
Czym jest wyładowanie elektrostatyczne i dlaczego szkodzi elektronice
Wyładowanie elektrostatyczne to krótki, gwałtowny przepływ ładunku między dwoma obiektami o różnym potencjale. Najczęściej zaczyna się od zwykłego tarcia: chodzenia po wykładzinie, zdejmowania polaru, przesuwania plastikowego pojemnika czy wyjmowania komponentu z opakowania. Sam impuls trwa bardzo krótko, ale dla elektroniki bywa wystarczający, żeby naruszyć cienkie struktury wewnątrz układu scalonego.
W nowoczesnych podzespołach problem wynika głównie z miniaturyzacji. Im mniejsze tranzystory i delikatniejsze ścieżki, tym mniej energii potrzeba, by przerwać ich pracę albo osłabić je na później. Uszkodzenie nie musi być spektakularne - czasem nie ma iskry, dymu ani natychmiastowego zwarcia, a mimo to element pracuje już poza specyfikacją. Jak podaje ESD Association, skutki mogą być zarówno natychmiastowe, jak i utajone.
Ja traktuję ten temat jako jeden z tych technicznych drobiazgów, które rzadko wyglądają groźnie, ale często kosztują najwięcej, gdy się je zlekceważy. Skoro wiadomo już, czym to zjawisko jest, warto zobaczyć, kiedy ryzyko rośnie najbardziej.
Kiedy ryzyko rośnie najbardziej
Największe zagrożenie pojawia się wtedy, gdy ładunek ma czas się zgromadzić, a potem trafia w wrażliwy element bez kontroli. W praktyce oznacza to konkretne sytuacje, które powtarzają się częściej, niż się wydaje.
| Sytuacja | Co ją nasila | Dlaczego ma znaczenie |
|---|---|---|
| Suche, ogrzewane pomieszczenie | Niska wilgotność powietrza | Ładunki rozładowują się trudniej, więc łatwiej rosną do niebezpiecznego poziomu |
| Polar, nylon, syntetyczne ubrania | Tarcie różnych materiałów | Organizm i odzież ładują się podczas ruchu |
| Wykładzina, winyl, fotel samochodowy | Stały kontakt i przesuwanie | To klasyczne źródła nagromadzonego ładunku przy zwykłym chodzeniu lub wstawaniu |
| Wyjmowanie elektroniki z folii lub pianki | Łatwe gromadzenie ładunku na opakowaniu | Element może zostać naładowany zanim w ogóle trafi na stół serwisowy |
| Praca przy otwartym smartfonie | Kontakt ze złączami, taśmami i płytą główną | Nawet drobny impuls trafia bezpośrednio w układ, który nie ma już dodatkowej osłony obudowy |
Texas Instruments zwraca uwagę, że wilgotność ma realny wpływ na to, jak łatwo narastają ładunki; praktycznym celem w miejscu pracy bywa utrzymywanie około 40-60% wilgotności względnej. To nie jest magiczna granica, ale bardzo sensowny punkt odniesienia dla serwisu i domowego stanowiska. Warto też pamiętać, że wysoka wilgotność nie daje pełnej odporności - jedynie zmniejsza skalę problemu. Z tego powodu samo „nie czułem iskry” nigdy nie jest dobrym testem bezpieczeństwa.
Skoro wiadomo, kiedy ryzyko rośnie, następny krok to zrozumienie, jak takie uszkodzenie w ogóle wygląda w praktyce.
Jak uszkodzenie objawia się w smartfonie i innych układach
Najbardziej zdradliwa cecha tego problemu polega na tym, że objawy nie zawsze pojawiają się od razu. Czasem element przestaje działać natychmiast, a czasem wyładowanie tylko osłabia strukturę wewnętrzną i urządzenie zaczyna psuć się dopiero po czasie. To właśnie przez taki efekt naprawa może wydawać się „udana”, mimo że układ został już nadwyrężony.
| Objaw | Co może oznaczać | Na co zwrócić uwagę |
|---|---|---|
| Losowe restarty | Uszkodzenie linii zasilania, układu zarządzania energią albo połączeń sygnałowych | Jeśli problem zaczął się po otwarciu telefonu, to jest to ważny trop |
| Brak reakcji dotyku lub działanie tylko części ekranu | Kłopot z digitizerem, taśmą lub elementem ochronnym na linii wejściowej | Warto sprawdzić, czy usterka nie pojawiła się po wymianie wyświetlacza |
| Problemy z ładowaniem | Uszkodzone złącze, filtr lub kontroler | To nie zawsze jest ESD, ale wyładowanie jest jednym z możliwych winowajców |
| Kamera, mikrofon albo czujniki działają niestabilnie | Przerwana lub osłabiona ścieżka sygnałowa | Objawy mogą być nieregularne i trudne do powtórzenia |
| Sprzęt działa, ale zaczyna się dziwnie zachowywać po kilku dniach | Efekt utajonego uszkodzenia | To klasyczny scenariusz, w którym problem długo nie wygląda na awarię sprzętową |
Nie każde losowe zawieszenie telefonu oznacza od razu wyładowanie elektrostatyczne. Mogą to być błędy oprogramowania, wilgoć, mikropęknięcia lutów albo zwykłe zużycie. Jeśli jednak trudności pojawiły się tuż po pracy przy otwartym urządzeniu, ja traktuję ESD jako jeden z pierwszych tropów, a nie ostatni. To prowadzi prosto do pytania, jak realnie chronić elektronikę, zamiast tylko liczyć na szczęście.
Jak chronić elektronikę w domu, serwisie i transporcie
Najskuteczniejsze zabezpieczenia są zwykle mniej efektowne, niż ludzie zakładają. Nie chodzi o jeden cudowny produkt, tylko o kilka prostych zasad, które razem naprawdę zmniejszają ryzyko.
| Nawyk | Co robi | Kiedy ma sens |
|---|---|---|

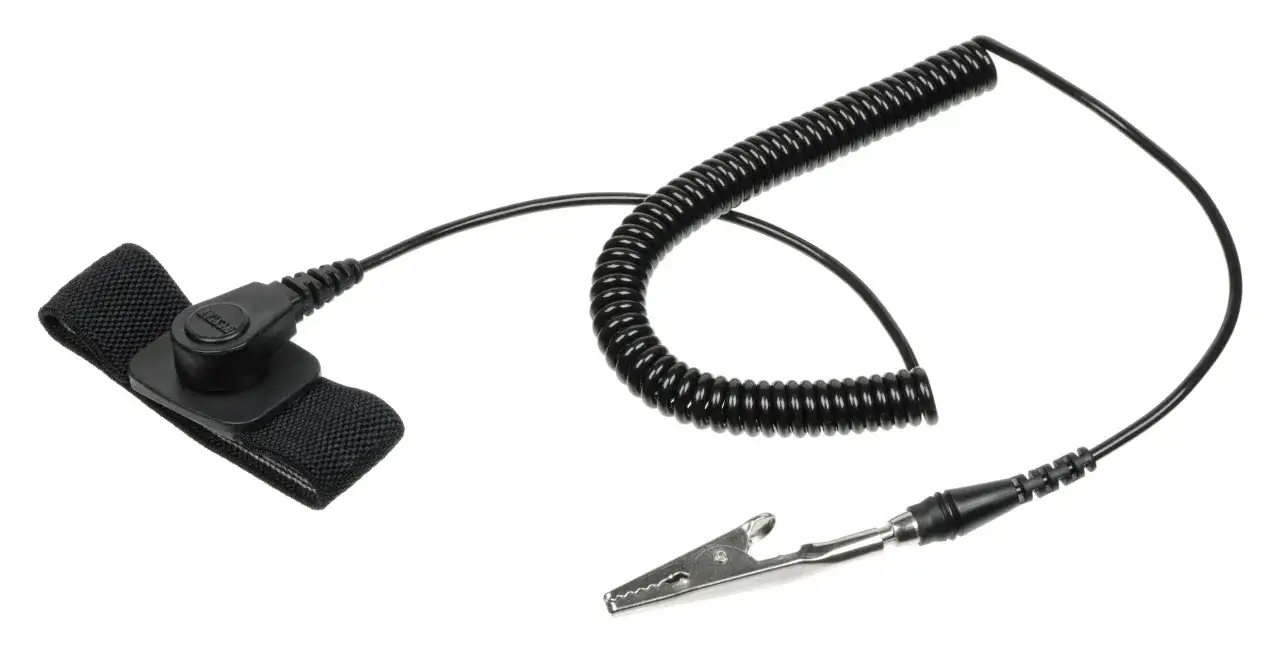

| Opaska antystatyczna z poprawnym uziemieniem | Odprowadza ładunek w kontrolowany sposób | Przy pracy przy otwartych płytach, modułach i złączach |
| Mata antystatyczna | Zmniejsza różnicę potencjałów na stole | Przy naprawach smartfonów, laptopów i drobnej elektroniki |
| Antystatyczne woreczki i tacki | Ograniczają ładowanie i przypadkowe rozładowanie | Do przechowywania i transportu płytek oraz modułów |
| Wilgotność około 40-60% | Utrudnia gromadzenie ładunku | W biurze, domowym warsztacie i magazynie komponentów |
| Chwytanie elementów za krawędzie | Zmniejsza kontakt z wrażliwymi punktami | Przy każdej operacji na płytce, taśmie lub module |
W praktyce największą różnicę daje połączenie kilku środków. Sama opaska bez sensownego punktu odniesienia i bez odpowiedniego stanowiska nie załatwia sprawy, podobnie jak sama mata bez nawyku odkładania elementów do właściwego opakowania. W serwisie smartfonów dobrze działa prosta zasada: najpierw zabezpieczam stanowisko, dopiero potem rozbieram urządzenie. I jeszcze jedno - zwykłe dotknięcie przypadkowego metalowego przedmiotu nie jest gwarancją rozładowania, jeśli nie masz pewności, że ten przedmiot faktycznie jest uziemiony.
Skoro podstawy są jasne, warto jeszcze nazwać najczęstsze błędy, bo to one najczęściej psują nawet dobre intencje.
Najczęstsze błędy, które widzę przy pracy z elektroniką
- Praca w ubraniach, które łatwo się ładują - polar, nylon i grube syntetyki potrafią narobić więcej szkody niż brak „specjalnego sprzętu”.
- Odkładanie płytek na przypadkowe powierzchnie - plastikowy organizer, folia bąbelkowa czy karton nie są neutralne elektrostatycznie.
- Dotykanie pinów, styków i taśm - im mniejszy i delikatniejszy kontakt, tym większe ryzyko problemu.
- Przekonanie, że skoro nie było iskry, to nic się nie stało - wiele wyładowań jest po prostu zbyt małych, by człowiek je zauważył.
- Rozbieranie smartfona bez odłączenia zasilania - dodatkowe źródło energii utrudnia diagnostykę i zwiększa stawkę błędu.
- Używanie zwykłych worków zamiast opakowań antystatycznych - tu najłatwiej zniszczyć efekt całej ostrożności podczas przechowywania.
Właśnie dlatego rozmawiam o ESD nie tylko jako o pojedynczym impulsie, ale o całym łańcuchu złych nawyków. Wystarczy jeden słaby punkt, żeby cały proces ochrony przestał działać. Z tego miejsca naturalnie przechodzimy do tego, jak robi to przemysł, bo tam widać najlepiej, że ochrona musi być systemem, a nie przypadkiem.
Co robi przemysł i które standardy naprawdę mają znaczenie
W produkcji elektroniki wyładowania elektrostatyczne traktuje się jak część procesu jakości, a nie jako drobny detal. Tworzy się wydzielone strefy pracy, kontroluje materiały, szkoli personel i regularnie sprawdza, czy stanowiska rzeczywiście spełniają założenia. W praktyce to podejście jest dużo skuteczniejsze niż pojedynczy gadżet kupiony „na wszelki wypadek”.
| Model lub standard | Co sprawdza | Dlaczego jest ważny |
|---|---|---|
| HBM | Odporność na rozładowanie z ciała człowieka | Pokazuje, co może się stać przy kontakcie operatora z komponentem |
| CDM | Rozładowanie samego naładowanego elementu | Jest istotny przy automatyce, transporcie i przenoszeniu komponentów |
| IEC/EN 61000-4-2 | Odporność urządzenia jako całości | Dotyczy portów, obudowy i zachowania produktu w realnym środowisku |
| IEC 61340-5-1 | Organizację programu kontroli ESD | Pomaga zbudować spójne zasady dla stanowiska, ludzi i materiałów |
ESD Association podaje, że w praktyce produkcyjnej jako sensowne cele często przyjmuje się 1000 V dla HBM i 250 V dla CDM, choć wrażliwe układy potrzebują jeszcze ostrzejszej kontroli. Najważniejsze jest jednak nie samo hasło w normie, lecz to, żeby procedura była powtarzalna. W dobrze zorganizowanej firmie nie liczy się jednorazowa ostrożność, tylko to, czy każdy etap pracy ogranicza ryzyko w ten sam sposób.
Jeśli miałbym przełożyć to na prosty wniosek, powiedziałbym tak: standardy pokazują kierunek, ale dopiero codzienna dyscyplina daje efekt. To prowadzi do ostatniej rzeczy, którą naprawdę warto wdrożyć od ręki.
Co wdrożyłbym od ręki przy naprawie smartfona
- Położyłbym na stole matę antystatyczną albo przynajmniej przygotował czyste, stabilne i nieplastikowe stanowisko.
- Założyłbym opaskę ESD z poprawnym punktem odniesienia, zamiast liczyć na przypadkowe „rozładowanie przez dotyk”.
- Trzymałbym moduły, płytki i drobne elementy w antystatycznych opakowaniach, a nie luzem na biurku.
- Ograniczyłbym pracę w suchym powietrzu i, jeśli to możliwe, utrzymywałbym wilgotność w rozsądnym zakresie.
- Unikałbym ubrań i materiałów, które wyraźnie ładują się przy ruchu, zwłaszcza podczas rozbierania telefonu.
Jeśli mam zostawić jedną rzecz do zapamiętania, to tę: wyładowania elektrostatyczne nie są problemem tylko dla fabryk, ale dla każdego, kto otwiera smartfon albo pracuje z delikatną elektroniką. Dobra wiadomość jest taka, że większość ryzyka da się zdjąć prostymi nawykami, a nie kosztownym wyposażeniem. W praktyce najlepiej działa połączenie uziemienia, właściwego opakowania, suchej dyscypliny stanowiska i odrobiny nieufności wobec „niby nic się nie stało”.
