Reguła prawej dłoni pomaga uporządkować trzy rzeczy, które w elektromagnetyzmie najłatwiej pomylić: kierunek prądu, zwrot pola magnetycznego i kierunek siły działającej na przewodnik. W elektronice przydaje się wszędzie tam, gdzie pracujesz z cewką, silnikiem, głośnikiem, ładowaniem indukcyjnym albo analizą ruchu ładunku w polu magnetycznym. Najważniejsze jest to, że zawsze trzeba wiedzieć, który wektor jest wejściem, a który wynikiem.
Najważniejsze rzeczy do zapamiętania
- To nie jest „magiczna poza”, tylko szybki sposób na odczyt kierunku w układach z polem magnetycznym.
- W przewodniku kciuk pokazuje prąd, a zgięte palce zwrot linii pola wokół drutu.
- W cewce palce prowadzi się zgodnie z prądem w zwojach, a kciuk wskazuje biegun północny i kierunek pola w środku.
- W obliczeniach z siłą na ładunek trzeba pilnować umownego kierunku prądu, a nie ruchu elektronów.
- W smartfonach i drobnej elektronice zasada przydaje się przy głośnikach, cewkach, przetwornicach i ładowaniu bezprzewodowym.
Co naprawdę oznacza ta zasada

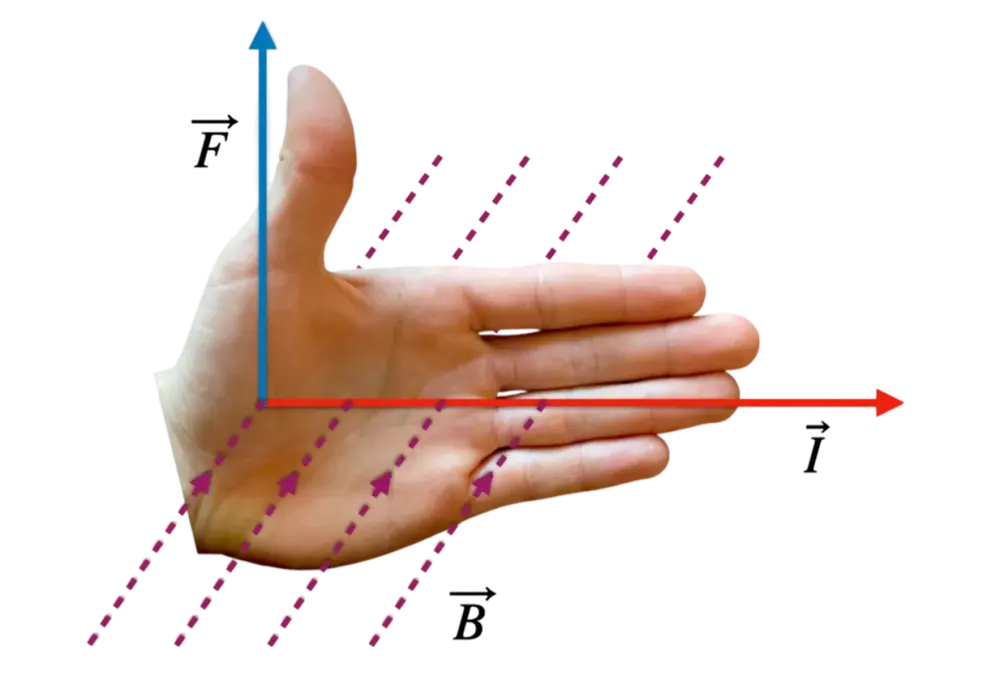

Ja traktuję ją przede wszystkim jako mnemotechnikę dla kierunków, a nie osobne prawo fizyki. W praktyce reguła prawej dłoni jest po prostu najkrótszym skrótem do odczytu zwrotu pól i sił, a w tle stoi iloczyn wektorowy, czyli działanie matematyczne, z którego wychodzi wektor prostopadły do dwóch pozostałych; sama dłoń pomaga go sobie wyobrazić bez rysowania całego układu od zera.
W umowie stosowanej w elektronice prąd płynie od plusa do minusa, choć elektrony poruszają się odwrotnie. To właśnie dlatego reguły kierunku potrafią wyprowadzić z równowagi osoby, które patrzą tylko na fizyczny ruch elektronów. Jeśli od początku trzymasz się jednej konwencji, wynik przestaje być losowy.
Spotkasz też nazwy typu reguła śruby prawoskrętnej albo reguła korkociągu. Sens pozostaje ten sam: chodzi o zamianę niewidzialnego wektora na prosty gest dłoni. Kiedy to rozumiesz, łatwiej przejść do praktyki z przewodnikiem, cewką i ruchem ładunku.
Jak stosuję ją w przewodniku, cewce i ruchu ładunku
W elektronice nie ma jednego uniwersalnego układu palców dla każdej sytuacji. Ja zawsze sprawdzam najpierw, czy mam do czynienia z prostym przewodnikiem, zwojnicą czy siłą działającą na ładunek. Dzięki temu nie mieszam trzech bardzo podobnych, ale jednak różnych zastosowań.
| Układ | Co ustawiasz | Co odczytujesz | Po co to w ogóle robić |
|---|---|---|---|
| Prosty przewodnik | Kciuk w stronę umownego prądu | Palce pokazują zwrot linii pola wokół drutu | Łatwo sprawdzić, jak przewód „owija” pole magnetyczne |
| Cewka / zwojnica | Palce zgodnie z prądem w zwojach | Kciuk wskazuje biegun północny i kierunek pola w środku | Pomaga ocenić działanie elektromagnesu i induktora |
| Ruch ładunku dodatniego | Ustawiasz dwa wektory wejściowe i jeden wynik | Odczytujesz kierunek siły prostopadłej do ruchu i pola | Przydaje się przy sile Lorentza i torze cząstki |
Prosty przewodnik
Przy prostym drucie wyobraź sobie, że kciuk pokazuje kierunek prądu, a palce zwijają się wokół przewodu. Z takiego układu dostajesz okręgi pola magnetycznego, czyli dokładnie to, czego oczekujesz przy przewodniku z prądem. To najprostszy wariant, od którego warto zaczynać naukę.
Cewka i elektromagnes
W cewce sytuacja jest bardziej użyteczna praktycznie, bo pole nie tylko otacza drut, ale też sumuje się wewnątrz zwojnicy. Jeśli palce prowadzisz zgodnie z prądem w zwojach, kciuk pokaże kierunek pola w środku i wskaże biegun północny elektromagnesu. Właśnie tak myśli się o wielu elementach, które pracują w telefonach i ładowarkach bezprzewodowych.
Przeczytaj również: Schemat silnika spalinowego: jak działa i z czego się składa?
Ruch ładunku w polu magnetycznym
Przy ładunku poruszającym się w polu magnetycznym chodzi o kierunek siły, która odgina tor. Tu szczególnie pilnuję, czy zadanie dotyczy ładunku dodatniego, czy już elektronów, bo drugi przypadek odwraca wynik. Jeśli to pomylisz, wyjdzie ci poprawny rachunek z błędnym zwrotem.
Znając już sam mechanizm, warto zobaczyć, dlaczego w elektronice tak ważne jest trzymanie się umownego kierunku prądu.
Dlaczego w elektronice liczy się umowny kierunek prądu
W schematach i obliczeniach używa się kierunku umownego, czyli od plusa do minusa. To wygodne, bo daje spójny język dla całej elektrotechniki, nawet jeśli fizycznie nośniki ładunku w metalu poruszają się przeciwnie. Dla mnie to jeden z tych detali, które na początku wydają się sztuczne, a potem oszczędzają mnóstwo błędów.
Najczęstszy problem pojawia się wtedy, gdy ktoś próbuje jednocześnie myśleć o elektronach, o prądzie i o polu magnetycznym. Wtedy jedna strzałka zaczyna przeczyć drugiej. Jeżeli trzymasz się schematu i oznaczeń z zadania, reguła staje się banalnie przewidywalna.
- W obliczeniach z prawa Ohma i analizie obwodów trzymaj się kierunku przyjętego w schemacie.
- W opisie cewek, silników i transformatorów patrz na to, gdzie faktycznie płynie prąd umowny, a nie gdzie przesuwają się elektrony.
- W symulacjach SPICE, czyli programach do modelowania obwodów, też obowiązuje ta sama konwencja, więc mieszanie jej z ruchem elektronów zwykle kończy się fałszywym wynikiem.
To właśnie dlatego w realnych układach liczy się nie tylko kierunek, ale też konkretne miejsce, w którym pole i prąd się spotykają.
Gdzie spotkasz ją w sprzęcie, który masz pod ręką
Tu zaczyna się najbardziej praktyczna część. W telefonie i całej drobnej elektronice ten sam schemat myślenia wraca częściej, niż się wydaje, bo prawie każde urządzenie ma jakiś element oparty na cewce, polu magnetycznym albo ruchu ładunku.
| Element | Co się dzieje | Po co użyć tej zasady | Dlaczego to ważne |
|---|---|---|---|
| Głośnik dynamiczny | Cewka w polu magnetycznym wprawia membranę w ruch | Przewidujesz stronę siły działającej na cewkę | Łatwiej zrozumieć kierunek wychylenia i diagnozować usterki audio |
| Ładowanie indukcyjne | Dwie cewki wymieniają energię przez pole magnetyczne | Sprawdzasz orientację pola i sprzężenie cewek | Mały błąd w ułożeniu telefonu potrafi mocno obniżyć sprawność |
| Dławik w przetwornicy | Energia jest magazynowana w polu i oddawana w odpowiednim momencie | Rozumiesz, jak zmiana prądu wpływa na pole | To klucz do sprawności zasilania i temperatury układu |
| Silnik wibracyjny | Cewka i magnes wymuszają określony ruch elementu roboczego | Odczytujesz kierunek działania siły | Pomaga przewidzieć, czemu moduł drga właśnie tak, a nie inaczej |
W praktyce, gdy analizuję schemat smartfona, najpierw patrzę na cewki, potem na magnesy i dopiero na opisy sygnałów. To zwykle wystarcza, żeby zrozumieć, czy problem dotyczy pola, zasilania czy mechaniki. Przy dławikach i transformatorach dochodzi jeszcze prawo Lenza, czyli zasada mówiąca, że prąd indukowany przeciwdziała zmianie strumienia magnetycznego, która go wywołała.
Skoro wiesz już, gdzie ta zasada naprawdę pracuje, zostaje najważniejsza rzecz: jak nie pomylić jej w obliczeniach i podczas nauki.
Najczęstsze pomyłki przy liczeniu kierunku
Najwięcej błędów widzę nie w samej fizyce, tylko w odruchowym mieszaniu kilku konwencji naraz. Jeśli chcesz oszczędzić sobie frustracji, pilnuj poniższych pułapek.
- Mylenie prawej i lewej dłoni. W wielu podręcznikach obie reguły są pokazywane obok siebie, więc łatwo o automatyczne „przerzucenie” gestu.
- Odczyt ruchu elektronów zamiast prądu umownego. W metalu elektrony płyną w drugą stronę niż strzałka na schemacie.
- Patrzenie na układ z drugiej strony. Ta sama cewka widziana od przodu i od tyłu daje odwrotną interpretację zwrotu.
- Zakładanie, że jeden gest pasuje do wszystkiego. Inaczej odczytuje się przewodnik, inaczej zwojnicę, a inaczej siłę na ładunek.
- Pomijanie jednostek i opisu zadania. Bez informacji, co jest dane, można poprawnie narysować strzałkę w złym układzie odniesienia.
Ja mam prostą zasadę kontrolną: najpierw rysuję dwie znane strzałki, potem dopiero sprawdzam wynikową. Jeśli wynik nie pasuje do intuicji, zwykle problemem jest nie sama reguła, tylko odwrócony punkt widzenia. Jeśli chcesz używać jej pewnie, przydaje się kilka prostych nawyków, które zamykają temat bez zbędnego wkuwania.
Co zapamiętać, żeby używać jej bez zgadywania
Gdybym miał zostawić tylko jedną praktyczną wskazówkę, powiedziałbym: zawsze zaczynaj od nazwania wejścia, a dopiero potem szukaj wyjścia. Najpierw określ, czy masz prąd, pole czy ruch; potem ustaw dłoń; na końcu sprawdź, co wskazuje kciuk albo palce. Ten porządek działa lepiej niż próba zapamiętania kilku gotowych obrazków na pamięć.
W elektronice to podejście jest szczególnie cenne, bo pozwala czytać schematy bez stresu i szybciej łapać sens działania cewek, silników, przetwornic czy ładowarek indukcyjnych. Jeśli coś nadal wygląda na niejasne, wróć do prostszego przypadku: przewód z prądem, potem cewka, dopiero później bardziej złożony układ. Jeśli umiesz narysować to na kartce w 10 sekund, zwykle naprawdę rozumiesz układ.
