Scalak to serce większości urządzeń elektronicznych: odpowiada za obliczenia, zasilanie, łączność, obróbkę sygnału albo sterowanie całym modułem. W praktyce układ scalony potrafi zastąpić dziesiątki osobnych elementów, dzięki czemu sprzęt jest mniejszy, tańszy i bardziej niezawodny. Poniżej wyjaśniam, jak taki element jest zbudowany, jakie ma odmiany, gdzie spotkasz go w smartfonie i po czym poznać, że problem może dotyczyć właśnie niego.
Najkrótsza droga do zrozumienia scalaków
- Scalak łączy wiele elementów elektronicznych na jednym kawałku krzemu i dzięki temu upraszcza całą konstrukcję.
- Najczęściej spotkasz układy analogowe, cyfrowe, mieszane oraz wyspecjalizowane bloki zasilania i łączności.
- W smartfonie pracuje jednocześnie kilka ważnych chipów: SoC, PMIC, modem, pamięć i układy audio.
- Awaria scalaka daje objawy podobne do problemów z baterią, oprogramowaniem albo złączem, więc diagnoza wymaga ostrożności.
- Przy wyborze telefonu patrzę nie tylko na procesor, ale też na zasilanie, modem, chłodzenie i wsparcie systemowe.
Czym jest scalak i dlaczego zdominował elektronikę
Najprościej mówiąc, to miniaturowy obwód zamknięty w jednej obudowie. Na jednym kawałku krzemu producent tworzy tranzystory, diody, rezystory, kondensatory i połączenia między nimi, a potem zamyka wszystko w zwartej formie gotowej do montażu. Ja lubię tłumaczyć to tak: zamiast budować układ z setek osobnych części, dostajesz jeden element, który już wykonuje konkretną pracę.
To rozwiązanie wygrało, bo usuwa największy problem klasycznej elektroniki, czyli nadmiar połączeń. Każde lutowanie, przewód i dodatkowy styk to miejsce, w którym może pojawić się strata energii, zakłócenie albo awaria. W scalaku wszystko jest bliżej siebie, działa szybciej i zwykle pobiera mniej mocy. Właśnie dlatego w telefonach, laptopach, routerach czy sprzęcie audio tak często widzisz właśnie takie zintegrowane bloki, a nie osobno złożone układy z dużej liczby pojedynczych części.
W praktyce najważniejsza korzyść nie polega tylko na rozmiarze. Równie istotne są powtarzalność działania, niższy pobór energii i lepsza kontrola parametrów. Kiedy rozumiesz ten prosty mechanizm, łatwiej zobaczyć, dlaczego pozornie mały element może decydować o tym, czy całe urządzenie działa stabilnie. Żeby zobaczyć, skąd bierze się ta przewaga, warto zajrzeć do samej budowy chipa.
Jak wygląda od środka i co oznacza obudowa
Od zewnątrz scalak wygląda jak niewielka czarna kostka, ale pod obudową kryje się kilka warstw. W środku znajduje się krzemowy rdzeń, czyli właściwy układ elektroniczny, a dookoła niego połączenia prowadzące sygnały i zasilanie do obudowy. Ta obudowa nie jest tylko „opakowaniem”. Chroni wnętrze, pomaga odprowadzać ciepło i decyduje o tym, jak łatwo układ przylutować lub wymienić.
| Element | Rola | Znaczenie w praktyce |
|---|---|---|
| Krzemowy rdzeń | Wykonuje właściwą pracę układu | To tu odbywa się logika, wzmacnianie, sterowanie albo obróbka sygnału |
| Połączenia wewnętrzne | Przenoszą sygnały i zasilanie | Im są krótsze i lepiej zaprojektowane, tym mniejsze straty i zakłócenia |
| Obudowa | Chroni chip i rozprasza ciepło | Wpływa na temperaturę pracy oraz trwałość całego elementu |
| Pady, piny lub kulki lutownicze | Łączą chip z płytką | Od tego zależy łatwość montażu, diagnostyki i naprawy |
W sprzęcie konsumenckim najczęściej spotkasz montaż powierzchniowy, czyli SMD. W prostszych urządzeniach nadal trafia się THT z wyprowadzeniami przechodzącymi przez płytkę, ale w smartfonach dominuje gęste upakowanie elementów i obudowy takie jak SOIC, QFN czy BGA. BGA, czyli obudowa z kulkami lutowniczymi na spodzie, pozwala zmieścić dużo połączeń na małej powierzchni, ale przy naprawie wymaga już doświadczenia i dobrego sprzętu. Właśnie dlatego budowa mechaniczna tak mocno wpływa na serwisowalność. Skoro wiesz już, jak chip jest zrobiony, łatwiej zrozumieć, jak wykonuje swoją pracę krok po kroku.
Jak działa w obwodzie krok po kroku
Ja tłumaczę to tak: scalak dostaje sygnał wejściowy, przetwarza go według swojej funkcji i oddaje wynik na wyjście. Jeśli jest cyfrowy, pracuje na stanach 0 i 1. Jeśli analogowy, reaguje na ciągłe zmiany napięcia lub prądu. W układach mieszanych obie logiki spotykają się w jednym miejscu i właśnie to robi z nich tak praktyczne narzędzie dla elektroniki użytkowej.
- Wejście zbiera sygnał z czujnika, przycisku, anteny albo zasilacza.
- Wewnętrzne tranzystory wzmacniają, filtrują lub przełączają sygnał.
- Logika albo przetwornik zamienia informację na postać użyteczną dla reszty urządzenia.
- Wyjście steruje ekranem, głośnikiem, silnikiem wibracji, pamięcią lub kolejnym blokiem zasilania.
W praktyce wszystko opiera się na dwóch rzeczach: odpowiednim napięciu i czystym sygnale. Gdy zasilanie jest niestabilne albo na płytę wchodzi szum, układ zaczyna pracować gorzej, nawet jeśli sam chip nie jest fizycznie uszkodzony. To ważne rozróżnienie, bo objawy awarii często mylą się z problemami baterii, taśm albo oprogramowania. Kiedy ten przepływ jest jasny, łatwiej rozumieć, po co istnieją różne typy scalaków i dlaczego nie wszystkie robią to samo.
Jakie są najważniejsze rodzaje i po co je rozróżniać
W praktyce rozróżniam kilka podstawowych grup, bo każda z nich pracuje trochę inaczej i daje inne objawy przy awarii. Jeśli układ ma przetwarzać sygnał ciągły, patrzę na analog. Jeśli ma liczyć, sterować i podejmować decyzje, zwykle chodzi o cyfrowy. Gdy robi jedno i drugie naraz, mamy konstrukcję mieszaną.
| Rodzaj | Co robi | Gdzie go spotkasz | Dlaczego jest ważny |
|---|---|---|---|
| Analogowy | Wzmacnia, filtruje, mierzy napięcie i prąd | Audio, czujniki, tor zasilania | Liczy się precyzja i odporność na zakłócenia |
| Cyfrowy | Wykonuje obliczenia i logikę sterowania | Procesory, mikrokontrolery, pamięci | Decyduje o wydajności i szybkości reakcji |
| Mieszany | Łączy świat analogowy i cyfrowy | ADC, DAC, kodeki audio, czujniki | Jest niezbędny tam, gdzie sygnał trzeba najpierw zmierzyć, a potem obrobić |
| Zasilający | Reguluje i rozdziela napięcia | PMIC, przetwornice, stabilizatory | Od niego zależy stabilność całego urządzenia |
| Radiowy i RF | Odbiera i nadaje sygnał bezprzewodowy | Modem, Wi-Fi, Bluetooth, NFC | Wpływa na zasięg, jakość połączeń i pobór energii |
W tej tabeli warto zapamiętać jedną rzecz: jeden telefon, router czy laptop zwykle korzysta z kilku takich grup naraz. To nie jest pojedynczy „superchip”, tylko system współpracujących bloków. Dla użytkownika ma to ogromne znaczenie, bo objawy problemu z audio, siecią czy ładowaniem nie oznaczają automatycznie tego samego uszkodzenia. Gdy tę różnicę rozumiesz, naturalnie przechodzimy do smartfona, bo tam najlepiej widać sens całej architektury.

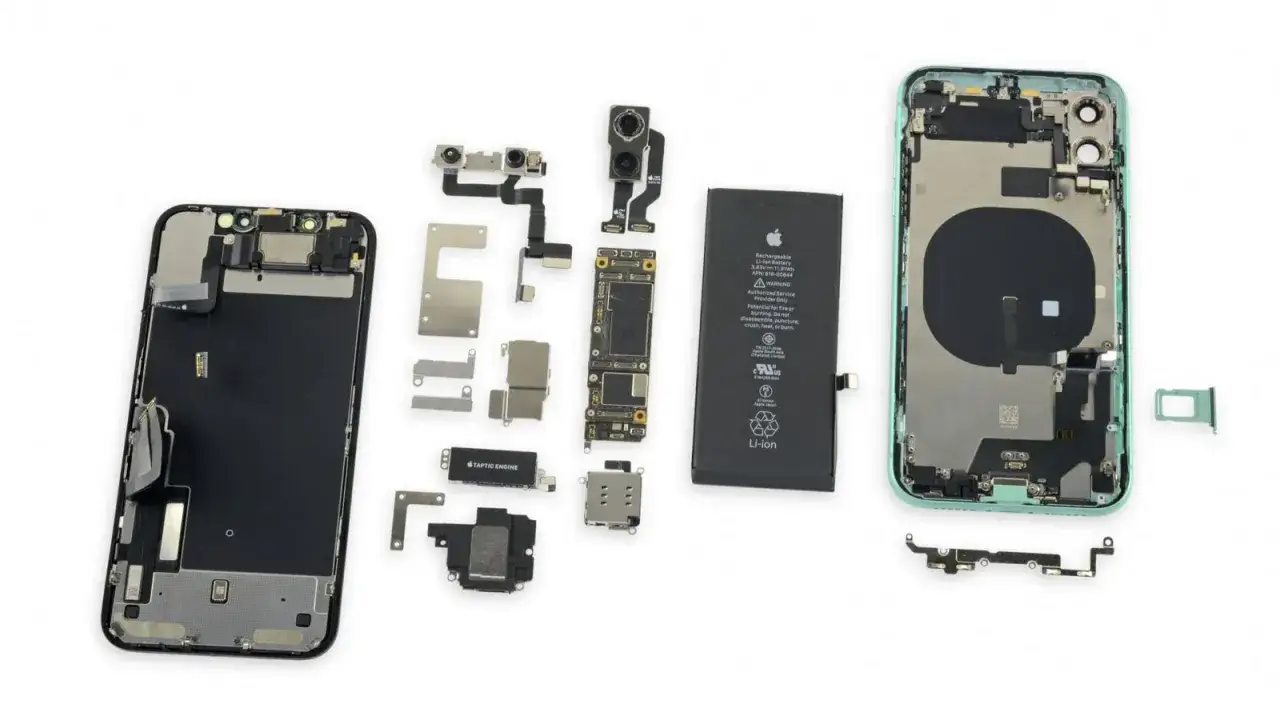

Co siedzi w smartfonie i dlaczego jeden chip nie wystarcza
W telefonie nie ma jednego bohatera. To raczej zespół wyspecjalizowanych układów, z których każdy robi swoją część pracy. Gdy oceniam smartfon, nie patrzę wyłącznie na nazwę procesora, bo bardzo często o jakości doświadczenia decydują szczegóły mniej widowiskowe: zasilanie, modem, chłodzenie, pamięć i sposób, w jaki producent spiłował całość software’owo.
| Układ | Za co odpowiada | Co użytkownik odczuwa |
|---|---|---|
| SoC | CPU, GPU, czasem NPU i część funkcji komunikacyjnych w jednym module | Płynność systemu, gry, zdjęcia, funkcje AI i ogólną szybkość telefonu |
| PMIC | PMIC, czyli układ zarządzania zasilaniem, rozdziela napięcia do podzespołów | Stabilność pracy, ładowanie i kontrolę temperatury |
| Modem i tor RF | Obsługuje łączność komórkową oraz drogę sygnału radiowego | Zasięg, jakość rozmów, stabilność 5G, Wi-Fi i Bluetooth |
| Pamięć RAM i flash | Przechowuje dane robocze i systemowe | Szybkość uruchamiania aplikacji i ogólną responsywność |
| Kodek audio i układ kamery | Zajmuje się dźwiękiem, mikrofonem i obróbką obrazu | Jakość rozmów, nagrań i zdjęć |
W tym miejscu szczególnie mocno wychodzi różnica między papierową specyfikacją a realnym działaniem. Mocny SoC nie uratuje telefonu, jeśli producent oszczędził na chłodzeniu albo źle zestroił zarządzanie energią. Z kolei przeciętny chip może dać bardzo przyjemny sprzęt, jeśli reszta układu jest dobrze dobrana. To dlatego przy rankingach smartfonów patrzę szerzej niż na same benchmarki. Kiedy już wiesz, jak współpracują ze sobą poszczególne bloki, warto przejść do drugiej strony medalu: awarii i diagnozy.
Jak rozpoznać awarię i nie pomylić jej z prostą usterką
Najczęstszy błąd polega na tym, że za każdy problem obwinia się scalak. Tymczasem objawy bywają podobne, a prawdziwa przyczyna leży gdzie indziej. Telefon, który się nie włącza, może mieć uszkodzony PMIC, ale równie dobrze winna bywa bateria, port ładowania albo zwarcie na płycie. Dlatego najpierw wykluczam rzeczy proste, a dopiero potem podejrzewam poważniejszą usterkę.
| Objaw | Co może oznaczać | Co sprawdzam najpierw |
|---|---|---|
| Telefon nie startuje | Bateria, przycisk zasilania, PMIC, zwarcie na płycie | Ładowanie, pobór prądu, stan baterii i złącza |
| Urządzenie mocno się grzeje | Przeciążenie, zwarcie, problem z zasilaniem, przegrzanie SoC | Moment pojawienia się ciepła i miejsca nagrzewania |
| Brak zasięgu | Anteny, SIM, modem, tor RF | Kartę SIM, ustawienia sieci i test połączeń |
| Brak dźwięku | Głośnik, mikrofon, kodek audio, taśma | Testy audio, głośność, akcesoria i połączenia fizyczne |
| Losowe restarty | Bateria, pamięć, zasilanie, oprogramowanie | Aktualizacje, reset i podstawową diagnostykę sprzętową |
Jest jeszcze jedna pułapka, o której rzadko mówi się głośno: w telefonach po upadku częściej pęka lut lub odrywa się połączenie niż sam krzemowy rdzeń. Przy zalaniu z kolei problemem bywa korozja wokół zasilania, a nie „magicznie spalony chip”. Jeśli mówimy o BGA, naprawa wymaga nie tylko stacji lutowniczej, ale też diagnostyki i doświadczenia. Reballing, czyli odtworzenie kulek lutowniczych pod układem, ma sens tylko wtedy, gdy wcześniej ktoś naprawdę ustalił przyczynę problemu. To prowadzi do praktycznego pytania: co z tego wszystkiego wynika przy wyborze telefonu albo innego sprzętu?
Na co patrzeć, gdy oceniasz telefon albo inną elektronikę
To jest moment, w którym wychodzi różnica między samym numerem modelu a realną jakością sprzętu. Nie kupuję urządzenia tylko dlatego, że ma mocny procesor w tabelce. Patrzę, czy całość jest zbalansowana: czy SoC nie grzeje się za mocno, czy modem dobrze trzyma sieć, czy pamięć nie dławi systemu i czy producent zadbał o stabilne zasilanie.
| Co sprawdzam | Dlaczego to ważne | Co mówi o sprzęcie |
|---|---|---|
| Architekturę SoC i proces technologiczny | Wpływa na wydajność, temperaturę i pobór energii | Czy telefon będzie szybki także po dłuższym obciążeniu |
| Modem i obsługiwane pasma | Decydują o jakości łączności i stabilności połączeń | Jak sprzęt działa w Polsce i w podróży |
| Chłodzenie i throttling | Pokazują, czy wydajność utrzymuje się po kilku minutach | Czy telefon zwalnia, gdy robi się gorący |
| Pamięć RAM i flash | Wpływają na płynność, przełączanie aplikacji i start systemu | Czy urządzenie działa lekko, czy tylko dobrze wygląda na papierze |
| Wsparcie software | Decyduje o bezpieczeństwie i długowieczności | Jak długo sprzęt pozostanie aktualny |
| Bloki AI i ISP | Przydają się w aparacie, tłumaczeniach i funkcjach inteligentnych | Czy marketing ma realne pokrycie w codziennym użyciu |
Obecnie bardzo łatwo dać się zwieść hasłom o „AI” czy samym gigahercowym porównaniom. W praktyce liczy się to, czy układ naprawdę wspiera aparat, oszczędza energię i dobrze współpracuje z resztą telefonu. Dla czytelnika serwisu o smartfonach to zwykle ważniejsze niż sucha lista parametrów. Jeśli połączysz te kryteria z wiedzą o budowie i awariach, łatwiej kupisz sprzęt, który faktycznie będzie działał dobrze, a nie tylko imponował na papierze.
Kilka praktycznych wniosków, które naprawdę pomagają przy wyborze i naprawie
- Nie oceniaj sprzętu po jednym parametrze. Sam procesor nie mówi jeszcze, czy telefon będzie stabilny, chłodny i szybki po godzinie pracy.
- Objaw nie jest diagnozą. Brak ładowania, restart albo brak sieci mogą mieć kilka zupełnie różnych przyczyn.
- W naprawach zaczynaj od podstaw. Kabel, bateria, złącza, taśmy i oprogramowanie często wyjaśniają problem szybciej niż podejrzenie awarii samego chipu.
- W sprzęcie mobilnym liczy się integracja. Dobrze dobrane zasilanie, modem i chłodzenie potrafią bardziej poprawić odczucia niż „mocniejsza nazwa” na pudełku.
Jeśli mam zostawić jedną radę, to tę: patrz na elektronikę jak na system, a nie na pojedynczy chip. Wtedy łatwiej zrozumiesz specyfikację telefonu, rozsądniej ocenisz awarię i szybciej odróżnisz marketing od realnej jakości.
