Siła Lorentza to jedno z tych zjawisk, które z teorii szybko przechodzą do praktyki: tłumaczy ruch elektronów, działanie czujników Halla, pracę silników i zachowanie głośników. W elektronice najważniejsze nie jest samo zapamiętanie wzoru, ale zrozumienie, kiedy ładunek jest odchylany, kiedy przyspiesza i dlaczego w wielu układach kierunek ma większe znaczenie niż sama wartość oddziaływania. Poniżej rozkładam ten temat na proste elementy, bez zbędnej abstrakcji.
Najważniejsze fakty o tym zjawisku
- Oddziałuje na ładunek poruszający się w polu elektrycznym i magnetycznym.
- Składowa magnetyczna zmienia głównie kierunek ruchu, a nie jego prędkość.
- Wzór zapisuje się jako F = q(E + v × B), a w samym polu magnetycznym jako F = qvB sin α.
- Dla elektronu zwrot siły jest przeciwny do tego, co wskazuje reguła prawej dłoni dla ładunku dodatniego.
- W elektronice widać to m.in. w głośnikach, silnikach, czujnikach Halla i układach pomiaru położenia.
Jak działa oddziaływanie ładunku w polu elektrycznym i magnetycznym
Najprościej patrzę na to tak: pole elektryczne potrafi przyspieszać lub hamować ładunek, a pole magnetyczne odchyla go od dotychczasowego toru. To rozróżnienie jest ważne, bo w praktyce często miesza się oba efekty, choć ich rola nie jest taka sama.
Jeśli ładunek jest nieruchomy, składowa magnetyczna nie ma na co działać. Żeby pojawił się efekt od pola magnetycznego, cząstka musi się poruszać. W elektronice oznacza to, że znaczenie mają nośniki ładunku, które rzeczywiście płyną przez przewodnik albo półprzewodnik, a nie sam fakt, że gdzieś w układzie istnieje magnes.
To prowadzi do prostego wniosku: w urządzeniach elektronicznych nie pytam tylko o to, czy pole jest silne, ale też czy nośnik się porusza i w jakim kierunku. Dopiero wtedy wzór zaczyna mieć sens praktyczny, a nie tylko szkolny.
Wzór, jednostki i kierunek działania
W zapisie wektorowym ten efekt opisuje równanie F = q(E + v × B). Gdy interesuje Cię wyłącznie pole magnetyczne, zostaje wersja uproszczona: F = qvB sin α, gdzie α to kąt między wektorem prędkości a wektorem indukcji magnetycznej.
| Symbol | Znaczenie | Jednostka | Co zmienia w praktyce |
|---|---|---|---|
| F | siła | N | Im większa, tym mocniej tor nośnika jest odchylany |
| q | ładunek | C | Znak ładunku decyduje o zwrocie działania |
| v | prędkość | m/s | Bez ruchu nie ma składowej magnetycznej |
| E | natężenie pola elektrycznego | V/m | Wzmacnia lub osłabia przyspieszanie ładunku |
| B | indukcja magnetyczna | T | Silniejsze pole to silniejsze odchylenie |
| α | kąt między v i B | stopnie lub radiany | Przy 0° efekt zanika, przy 90° jest największy |

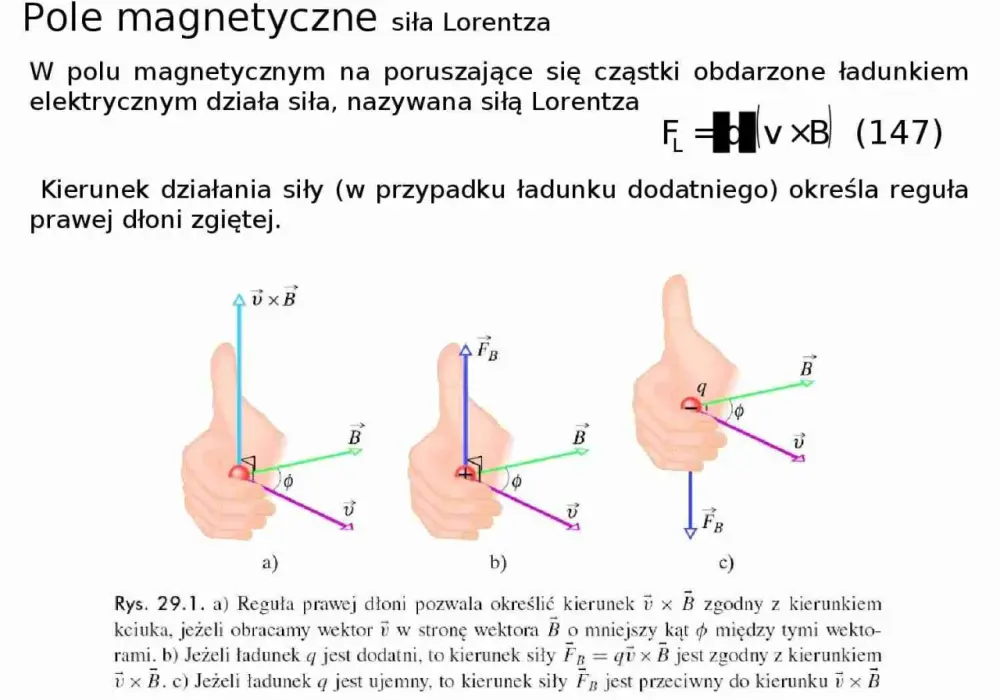

W praktyce najczęściej korzysta się z reguły prawej dłoni, żeby wyznaczyć zwrot siły dla ładunku dodatniego. Dla elektronu trzeba pamiętać o odwróceniu kierunku, bo jego ładunek jest ujemny. To właśnie ten szczegół najczęściej psuje początkującym interpretację rysunków i zadań.
Jeśli zależy Ci na intuicji, zapamiętaj jedną rzecz: pole elektryczne odpowiada za zmianę energii, a pole magnetyczne za zmianę kierunku. Z tego prostego podziału łatwo przejść do realnych zastosowań w elektronice użytkowej.
Gdzie spotkasz to w elektronice użytkowej
To zjawisko nie siedzi wyłącznie w podręcznikach. W nowoczesnych urządzeniach elektronicznych pojawia się wszędzie tam, gdzie trzeba zamienić ruch nośników ładunku na sygnał, ruch mechaniczny albo pomiar pola magnetycznego. W smartfonach i akcesoriach widać to częściej, niż wiele osób zakłada.
| Przykład | Co się dzieje | Dlaczego to ważne |
|---|---|---|
| Głośnik dynamiczny | Prąd w cewce działa w polu magnesu i porusza membraną | To fundament odtwarzania dźwięku w wielu urządzeniach |
| Silnik i wentylator | Siła na przewodnik z prądem wywołuje obrót wirnika | Bez tego nie byłoby chłodzenia, napędu ani precyzyjnych mikrosilników |
| Czujnik Halla | Ruch nośników w półprzewodniku powoduje sygnał zależny od pola | Przydaje się do wykrywania położenia, obrotów i obecności magnesu |
| Smartfonowe akcesoria | Układ reaguje na magnes w etui, podstawce lub uchwycie | Pomaga wykrywać zamknięcie klapki, orientację lub położenie telefonu |
Warto tu rozdzielić dwie rzeczy, które użytkownicy telefonów często wrzucają do jednego worka: magnetometr i czujnik Halla. Magnetometr mierzy pole magnetyczne Ziemi i pomaga w funkcji kompasu, a czujnik Halla służy raczej do wykrywania obecności magnesu albo zmiany położenia. To nie są identyczne rozwiązania, choć oba korzystają z fizyki pól magnetycznych.
Ta różnica ma znaczenie nie tylko w teorii. Gdy diagnozuję nietypowe zachowanie urządzenia, najpierw sprawdzam, czy problem dotyczy faktycznie czujnika, czy tylko mechanicznego oddziaływania magnesu z obudową lub akcesorium. Następny krok to ocena, od czego dokładnie zależy siła tego efektu.
Co wzmacnia to zjawisko, a co je osłabia
W praktyce wszystko sprowadza się do kilku parametrów. Im lepiej je rozumiesz, tym łatwiej przewidzieć, czy efekt będzie ledwo zauważalny, czy wystarczająco silny, by uruchomić pomiar albo ruch mechaniczny.
- Większy ładunek oznacza większą siłę.
- Większa prędkość nośnika zwiększa oddziaływanie magnetyczne.
- Silniejsze pole magnetyczne wyraźniej odchyla tor ruchu.
- Kąt bliski 90° daje maksimum efektu, a kąt 0° praktycznie go zeruje.
- Brak ruchu usuwa składową magnetyczną całkowicie.
W półprzewodnikach sprawa jest jeszcze ciekawsza, bo nośniki nie poruszają się jak idealne punktowe kulki. Zderzają się z siecią krystaliczną, rozpraszają i tracą część uporządkowanego ruchu. Dlatego w realnym układzie laboratoryjnym lub w czujniku efekt bywa wyraźny, a w innym układzie tego samego typu może prawie zniknąć.
Ja zwykle tłumaczę to jednym zdaniem: to nie sam magnes „robi robotę”, tylko magnes w połączeniu z ruchem nośników i odpowiednią geometrią układu. Z takiego podejścia naturalnie wynikają też najczęstsze pomyłki.
Najczęstsze błędy przy liczeniu i interpretacji
Przy tym temacie łatwo o pozornie drobny błąd, który całkiem zmienia wynik. W zadaniach szkolnych i w prostych analizach układów elektronicznych powtarzają się zwłaszcza te pomyłki:
- ignorowanie znaku ładunku i rysowanie kierunku siły tak, jakby każda cząstka była dodatnia,
- mylenie kierunku prądu umownego z rzeczywistym ruchem elektronów,
- zapominanie o kącie między prędkością a polem magnetycznym,
- traktowanie pola magnetycznego tak, jakby samo z siebie przyspieszało ładunek,
- utożsamianie każdego magnesu w telefonie z takim samym wpływem na każdy czujnik,
- zakładanie, że w przewodniku z prądem zawsze chodzi o jedną izolowaną cząstkę, a nie o zbiorczy ruch wielu nośników.
Najważniejsze jest chyba to, że pole magnetyczne zmienia tor ruchu, ale samo nie zwiększa energii kinetycznej ładunku w taki sposób, jak robi to pole elektryczne. Jeśli w układzie rośnie energia albo napięcie sygnału, zwykle trzeba szukać źródła właśnie po stronie elektrycznej, nie magnetycznej.
Po uporządkowaniu tych błędów łatwiej myśleć o praktyce: kiedy efekt jest użyteczny, kiedy przeszkadza i jak wykorzystać go w projekcie lub diagnostyce urządzenia.
Co zapamiętać, gdy pracujesz z elektroniką i polem magnetycznym
Jeśli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby tak: zawsze sprawdzaj trzy rzeczy naraz — czy nośnik się porusza, jakie pole dominuje i czy interesuje Cię odchylenie toru, czy zmiana energii. To od razu porządkuje analizę prostych obwodów, czujników i elementów wykonawczych.
W elektronice użytkowej ten efekt rzadko jest widoczny jako osobny „efekt fizyczny”, ale stale pracuje w tle. Dzięki niemu działają głośniki, silniki, czujniki położenia i wiele układów pomiarowych. Gdy rozumiesz ten mechanizm, łatwiej ocenić, dlaczego urządzenie reaguje na magnes, skąd bierze się sygnał z czujnika i czemu dwa pozornie podobne rozwiązania potrafią zachowywać się zupełnie inaczej.
Jeżeli chcesz zapamiętać tylko jedną rzecz, niech będzie ona prosta: w polu magnetycznym ładunek nie dostaje „kopniaka do przodu”, tylko skręca swój tor. W praktyce właśnie ten skręt bywa najcenniejszy.
