Budowa transformatora nie sprowadza się do dwóch cewek na rdzeniu. W praktyce liczą się jeszcze materiał magnetyczny, izolacja między zwojami, sposób chłodzenia i detale, które decydują o tym, czy urządzenie pracuje cicho, bezpiecznie i przez lata. Poniżej rozbieram ten temat na części: od wnętrza transformatora, przez zasadę działania, po różnice między konstrukcjami spotykanymi w elektronice i energetyce.

Najważniejsze rzeczy, które warto zapamiętać od razu

  • Rdzeń prowadzi strumień magnetyczny, a uzwojenia zamieniają go na inne napięcie.
  • Cienkie blachy stalowe lub ferryt ograniczają straty i nagrzewanie.
  • Izolacja i chłodzenie są równie ważne jak sam rdzeń, bo od nich zależy trwałość.
  • Transformator impulsowy w ładowarce telefonu działa inaczej niż ciężki model sieciowy 50 Hz.
  • Autotransformator jest mniejszy, ale nie daje pełnej separacji galwanicznej.
  • Najwięcej problemów powodują: przegrzewanie, przeciążenie i zły dobór materiałów.

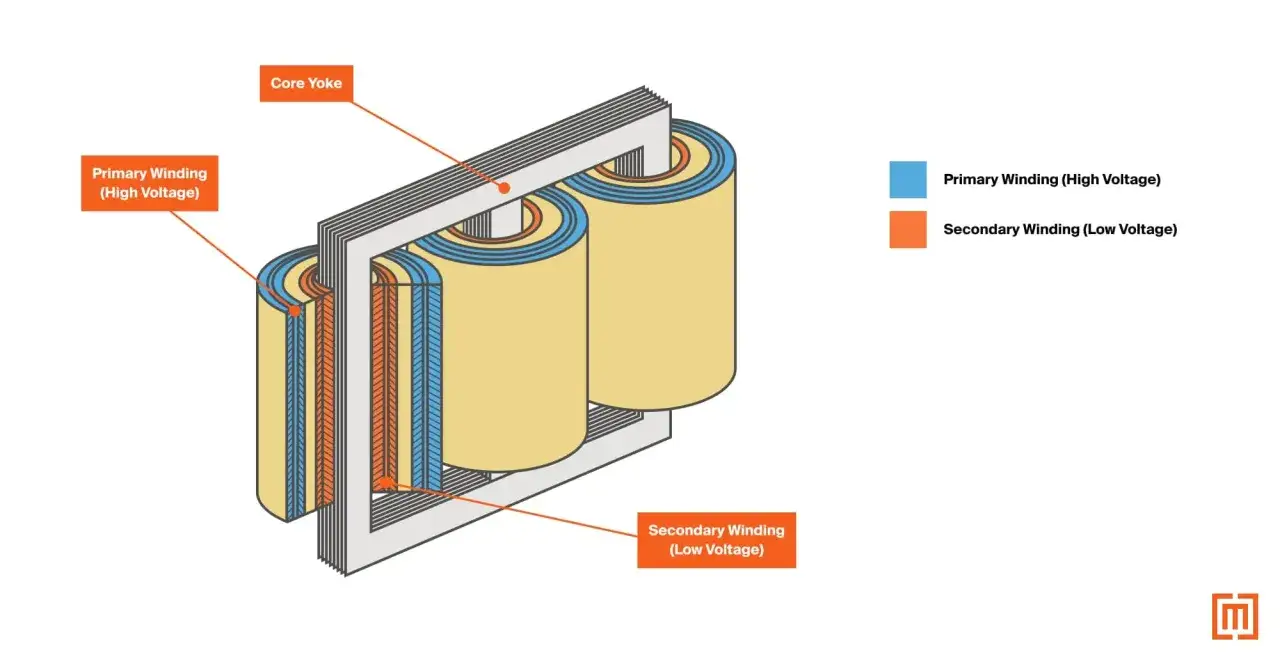

Schemat budowy transformatora: rdzeń (Core Yoke), uzwojenie pierwotne (Primary Winding - High Voltage) i wtórne (Secondary Winding - Low Voltage).

Budowa transformatora od środka

Gdy rozbieram transformator na podstawowe części, widzę zwykle ten sam zestaw elementów, choć w zależności od zastosowania wyglądają one zupełnie inaczej. Najważniejszy jest rdzeń magnetyczny, który zamyka obwód strumienia, oraz dwa uzwojenia: pierwotne i wtórne. Do tego dochodzą materiały izolacyjne, karkas lub nośnik cewek, elementy mocujące oraz układ chłodzenia.

W klasycznych konstrukcjach sieciowych rdzeń robi się z cienkich, od siebie odizolowanych blach stalowych. Taki pakiet ogranicza prądy wirowe, czyli niechciane prądy krążące w materiale i zamieniające energię w ciepło. W transformatorach pracujących na wyższych częstotliwościach, na przykład w zasilaczach impulsowych, częściej spotyka się ferryt, bo przy szybkim przełączaniu jest po prostu bardziej opłacalny energetycznie.

Uzwojenia wykonuje się najczęściej z miedzi albo aluminium. Miedź daje zwykle lepszą przewodność i mniejsze straty, aluminium bywa lżejsze i tańsze. W praktyce to nie jest detal, tylko decyzja wpływająca na temperaturę pracy, gabaryt i cenę całego urządzenia. Ja zwykle patrzę na cały układ jako na kompromis między sprawnością, masą i odpornością termiczną.

Element Do czego służy Co się psuje, jeśli jest źle dobrany
Rdzeń magnetyczny Prowadzi strumień magnetyczny między uzwojeniami Większe straty, buczenie, nagrzewanie
Uzwojenie pierwotne Przyjmuje energię z zasilania Przeciążenie i wzrost temperatury
Uzwojenie wtórne Oddaje energię przy innym napięciu Złe napięcie wyjściowe lub zbyt mały prąd
Izolacja Oddziela zwoje, warstwy i uzwojenia Przebicie i awaria elektryczna
Karkas i przekładki Utrzymują geometrię cewek i odstępy Drgania, luz mechaniczny, hałas
Chłodzenie Odprowadza ciepło z rdzenia i uzwojeń Starzenie izolacji i spadek trwałości

To jest dobry punkt wyjścia, ale sama lista części jeszcze niczego nie wyjaśnia. Najważniejsze pytanie brzmi: jak te elementy współpracują, żeby z jednego napięcia zrobić drugie bez fizycznego połączenia przewodami.

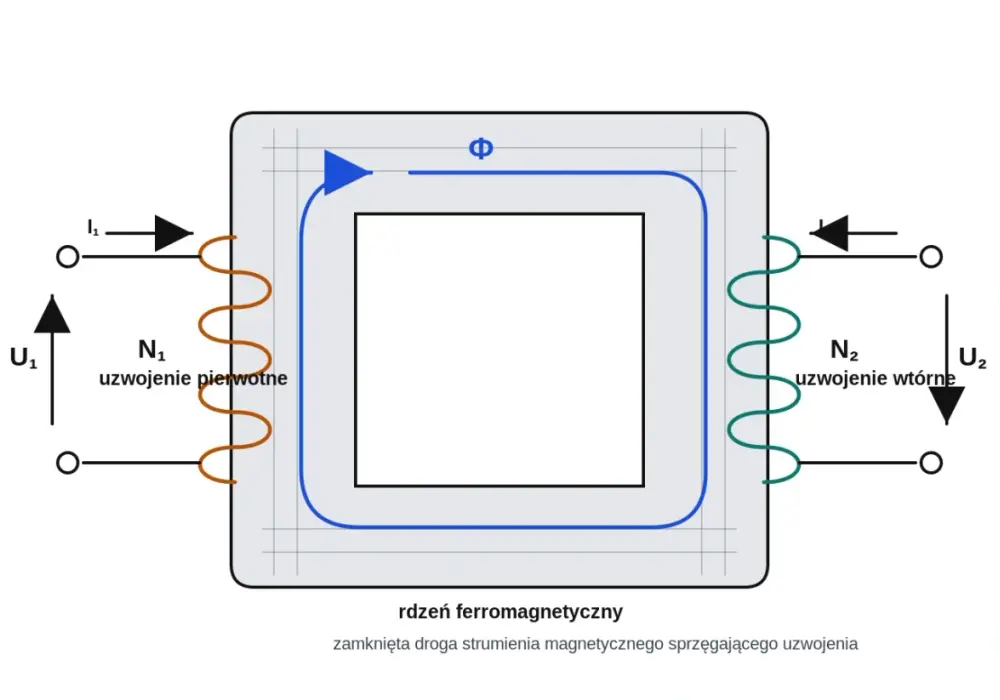

Jak rdzeń i uzwojenia zamieniają napięcie

Transformator działa dzięki indukcji elektromagnetycznej. Prąd zmienny płynący przez uzwojenie pierwotne wytwarza zmienny strumień magnetyczny w rdzeniu, a ten strumień przecina uzwojenie wtórne i indukuje w nim napięcie. To oznacza, że transformator potrzebuje zmiennego pola, a więc pracuje z prądem przemiennym albo sygnałem impulsowym, nie z czystym prądem stałym.

Najprostsza reguła jest taka: stosunek napięć jest w przybliżeniu równy stosunkowi liczby zwojów. Jeśli po stronie wtórnej jest mniej zwojów niż po stronie pierwotnej, napięcie spada. Jeśli jest ich więcej, napięcie rośnie. W praktyce nie jest to idealnie liniowe, bo wchodzą jeszcze straty i spadki na rezystancji uzwojeń, ale do zrozumienia zasady to wystarcza.

Warto też pamiętać o częstotliwości. W klasycznej sieci 50 Hz stosuje się rdzenie stalowe z blach, bo świetnie radzą sobie przy wolniejszych zmianach pola. W ładowarkach do telefonu i innych zasilaczach impulsowych rdzeń bywa ferrytowy, bo elektronika kluczuje napięcie znacznie szybciej. Dzięki temu cała konstrukcja może być mała i lekka, mimo że w środku nadal zachodzi ten sam podstawowy proces przenoszenia energii.

  • Więcej zwojów po jednej stronie oznacza wyższe napięcie po tej stronie.
  • Grubszy przewód zmniejsza straty, gdy transformator ma oddawać większy prąd.
  • Ferryt wygrywa przy wyższych częstotliwościach, stal elektrotechniczna przy 50/60 Hz.
  • Transformator bez zmiennego strumienia po prostu nie zrobi swojej pracy.

Sam układ magnetyczny jeszcze nie wystarcza, bo przy realnym obciążeniu od razu pojawia się kolejny temat: straty, temperatura i sprawność.

Skąd biorą się straty i spadek sprawności

W idealnym świecie transformator nie traciłby energii, ale w praktyce zawsze część mocy zamienia się w ciepło. Największe znaczenie mają straty w uzwojeniach, straty w rdzeniu oraz rozproszenie strumienia magnetycznego. W dobrych konstrukcjach sprawność jest bardzo wysoka, często przekracza 98%, ale osiągnięcie kolejnego procenta bywa kosztowne, bo wymaga lepszych materiałów i lepszego chłodzenia.

Rodzaj straty Skąd się bierze Jak się ją ogranicza
Straty miedziane Opór uzwojeń i przepływ prądu Grubszy przewodnik, krótsza droga prądu, lepsze chłodzenie
Straty w rdzeniu Histereza i prądy wirowe Cienkie blachy, lepsza stal, ferryt w wysokiej częstotliwości
Straty rozproszenia Strumień nieprzechodzący przez oba uzwojenia Lepiej zaprojektowana geometria cewek
Straty dielektryczne Nagrzewanie izolacji pod wpływem pola Lepsza izolacja i kontrola wilgoci

Jedna ważna rzecz, o której często się zapomina: nawet transformator bez obciążenia pobiera pewną energię. To są tak zwane straty jałowe, widoczne głównie po stronie rdzenia. Dlatego dobór materiału magnetycznego ma realne znaczenie nie tylko dla temperatury, ale też dla kosztu eksploatacji.

To właśnie straty i temperatura prowadzą nas do izolacji oraz chłodzenia, czyli do tych elementów, które użytkownik zwykle widzi dopiero wtedy, gdy coś zaczyna się grzać.

Izolacja i chłodzenie, czyli co chroni transformator przed awarią

Izolacja w transformatorze robi więcej niż tylko oddziela przewody. Musi wytrzymać napięcie między zwojami, między warstwami i między uzwojeniami, a przy okazji nie rozpaść się pod wpływem temperatury, wilgoci i drgań. W dużych konstrukcjach spotyka się papier elektroizolacyjny, preszpan, lakiery, żywice oraz dodatkowe przekładki dystansowe.

W transformatorach olejowych olej ma podwójną rolę: izoluje i chłodzi. ABB podaje, że jego wytrzymałość dielektryczna jest około osiem razy wyższa niż powietrza, co tłumaczy, dlaczego taki układ może być kompaktowy przy dużej mocy. Z kolei konstrukcje suche, często zalewane żywicą, są chętnie stosowane tam, gdzie ważniejsze są bezpieczeństwo pożarowe i brak cieczy niż maksymalna gęstość mocy.

Typ konstrukcji Jak chłodzi i izoluje Mocne strony Ograniczenia
Olejowa Olej w kadzi odprowadza ciepło i izoluje Dobra wydajność cieplna, kompaktowość przy dużej mocy Większe wymagania serwisowe, ryzyko wycieku
Sucha żywiczna Powietrze i żywica zastępują ciecz Brak oleju, wyższe bezpieczeństwo pożarowe Zwykle większa masa i objętość
Impulsowa Izolacja warstwowa, często dodatkowe zalewanie Mały rozmiar, wysoka sprawność w zasilaczach Wymaga bardzo dobrej kontroli projektu termicznego

Jeśli mam wskazać jeden praktyczny wniosek, to jest on prosty: przegrzanie niemal zawsze skraca życie izolacji szybciej niż sam upływ czasu. Dlatego w dobrze zaprojektowanej konstrukcji chłodzenie nie jest dodatkiem, tylko częścią samej architektury urządzenia. Z tego miejsca łatwo przejść do pytania, jak wyglądają najpopularniejsze odmiany transformatorów.

Jakie konstrukcje spotkasz najczęściej

W elektronice i energetyce nie używa się jednego „uniwersalnego” transformatora. Inaczej wygląda mały element w zasilaczu, inaczej ciężki transformator mocy w stacji, a jeszcze inaczej model toroidalny w sprzęcie audio. Różnice nie wynikają z marketingu, tylko z geometrii, częstotliwości pracy i wymagań dotyczących strat.

Konstrukcja Najważniejsza cecha Zaleta Ograniczenie Typowe zastosowanie
Rdzeniowa E-I Pakiet blach w kształcie litery E i I Tania i dobrze znana technologia Większe rozproszenie i hałas niż w toroidzie Proste zasilacze, urządzenia domowe
Toroidalna Rdzeń w kształcie pierścienia Małe pole rozproszenia, cicha praca Trudniejszy montaż i nawijanie Audio, sprzęt premium, zasilanie wrażliwych układów
Impulsowa Ferrytowy rdzeń i praca na wysokiej częstotliwości Mała masa i wysoka gęstość mocy Wrażliwość na błędy projektu Ładowarki, laptopy, elektronika użytkowa
Autotransformator Wspólna część uzwojenia dla obu stron Mniejszy i tańszy Brak pełnej separacji galwanicznej Regulacja napięcia, wybrane instalacje
Separacyjny Oddzielne uzwojenia bez wspólnego połączenia Bezpieczniejsza praca serwisowa Zwykle większy i cięższy Laboratoria, serwis, ochrona użytkownika

W praktyce najczęściej decyduje nie sam typ, ale kompromis między rozmiarem, kosztem, sprawnością i bezpieczeństwem. Autotransformator może być świetny tam, gdzie liczy się kompaktowość, ale jeśli potrzebujesz separacji od sieci, to już zupełnie inna historia. To prowadzi do ostatniej rzeczy, którą zawsze sprawdzam: czy konstrukcja naprawdę pasuje do zastosowania.

Co zdradza dobrą konstrukcję transformatora na pierwszy rzut oka

Gdy oceniam transformator bez wchodzenia w dokumentację laboratoryjną, patrzę na kilka prostych sygnałów. Najpierw sprawdzam, czy producent podaje moc, klasę izolacji, temperaturę pracy i sposób chłodzenia. Potem zwracam uwagę na to, czy konstrukcja ma sens dla konkretnego obciążenia, bo transformator przewymiarowany tylko „na wszelki wypadek” bywa droższy i cięższy, ale nie zawsze lepszy.

  • Jasne parametry znamionowe mówią więcej niż ogólny opis marketingowy.
  • Niski poziom hałasu zwykle oznacza lepszy rdzeń i solidniejsze złożenie pakietu blach.
  • Dobra wentylacja lub radiatory sugerują, że projekt uwzględnia realne straty cieplne.
  • Brak pełnej separacji w autotransformatorze trzeba traktować jako cechę, nie wadę, ale też nie mylić go z transformatorem separacyjnym.
  • W ładowarkach i zasilaczach impulsowych liczy się także jakość projektu PCB, odstępy izolacyjne i kontrola zakłóceń.

Jeśli mam zostawić jedną prostą myśl, to brzmi ona tak: o jakości transformatora nie decyduje wyłącznie liczba zwojów ani samo napięcie na tabliczce. Najwięcej mówią rdzeń, materiał uzwojeń, izolacja i chłodzenie, bo to one przesądzają o sprawności, bezpieczeństwie i trwałości. Właśnie dlatego dobra konstrukcja jest zwykle trochę bardziej złożona, niż wygląda na pierwszy rzut oka.

FAQ - Najczęstsze pytania

W podstawowej wersji transformator ma rdzeń magnetyczny, uzwojenie pierwotne, uzwojenie wtórne, izolację, karkas oraz elementy chłodzenia. Rdzeń prowadzi strumień magnetyczny między uzwojeniami, a cewki zamieniają go na inne napięcie. Jeśli rdzeń lub izolacja są źle dobrane, rosną straty, hałas i temperatura pracy.

Transformator działa dzięki indukcji elektromagnetycznej, więc potrzebuje zmiennego strumienia magnetycznego. Taki strumień powstaje przy prądzie przemiennym albo sygnale impulsowym, a nie przy stałym napięciu. W praktyce oznacza to, że klasyczny transformator sieciowy i impulsowy pracują na tej samej zasadzie, ale przy innej częstotliwości.

Najważniejsze są straty miedziane w uzwojeniach, straty w rdzeniu związane z histerezą i prądami wirowymi oraz straty rozproszenia. Część energii zamienia się też w ciepło w izolacji. Dobre konstrukcje osiągają sprawność przekraczającą 98%, ale wymaga to lepszych materiałów i skutecznego chłodzenia.

W transformatorze olejowym olej jednocześnie izoluje i chłodzi, dlatego takie konstrukcje dobrze radzą sobie przy dużej mocy. Transformator suchy, często żywiczny, nie używa cieczy, więc jest chętnie stosowany tam, gdzie liczy się bezpieczeństwo pożarowe. Zwykle jest jednak większy i cięższy.

Autotransformator jest mniejszy i tańszy, bo ma wspólną część uzwojenia dla obu stron, ale nie zapewnia pełnej separacji galwanicznej. Transformator separacyjny ma oddzielne uzwojenia, więc jest bezpieczniejszy przy pracy serwisowej i w laboratoriach. Wybór zależy więc od tego, czy ważniejsza jest kompaktowość, czy izolacja od sieci.
