Wzór opisujący efekt Dopplera jest prosty tylko na pierwszy rzut oka: po podstawieniu liczą się już znaki, kierunek ruchu i to, czy mówimy o dźwięku, radiu czy świetle. W tym tekście rozkładam temat na czytelne części, pokazuję najważniejsze postacie wzoru i wyjaśniam, jak policzyć przesunięcie częstotliwości bez zgadywania. Dorzucam też przykłady z elektroniki, bo właśnie tam to zjawisko najczęściej wychodzi poza szkolną teorię.
Najkrócej: liczy się ruch względem fali, a nie sama „prędkość” w próżni
- W dźwięku najczęściej stosuje się zapis f' = f · (v ± vo) / (v ∓ vs).
- W radarach i ultradźwiękach pojawia się czynnik 2, bo sygnał wraca po odbiciu.
- Przy falach elektromagnetycznych i dużych prędkościach potrzebny jest zapis relatywistyczny.
- Najważniejsza jest prędkość radialna, czyli składowa ruchu wzdłuż linii pomiaru.
- W elektronice efekt Dopplera służy głównie do pomiaru prędkości, kierunku i ruchu obiektu.
Jak czytać wzór i nie pomylić symboli

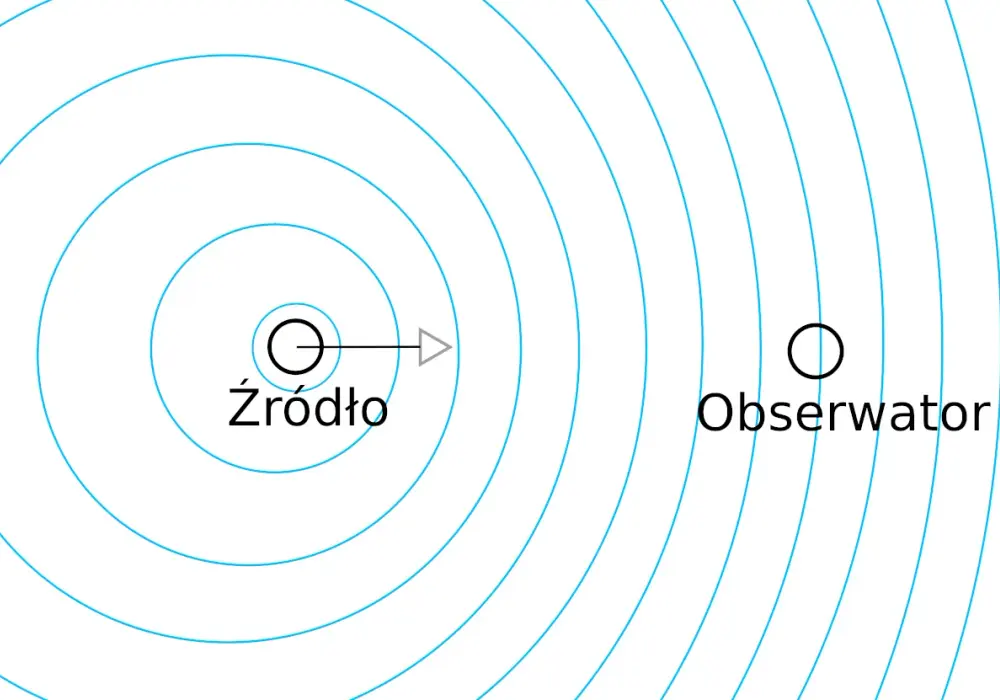

Ja zawsze zaczynam od rozdzielenia trzech rzeczy: źródła, obserwatora i medium. To właśnie od nich zależy, czy zapis wzoru będzie prosty, czy trzeba sięgnąć po wersję dla fal elektromagnetycznych. Sam efekt jest ten sam: ruch zmienia odbieraną częstotliwość, ale mechanika obliczeń zależy od tego, w jakim świecie pracujesz.
Najbardziej użyteczne symbole wyglądają tak:
| Symbol | Znaczenie | Jednostka |
|---|---|---|
f lub f0
|
częstotliwość emitowana przez źródło | Hz |
f' lub fo
|
częstotliwość odebrana przez obserwatora | Hz |
v |
prędkość fali w ośrodku | m/s |
vo |
prędkość obserwatora względem fali | m/s |
vs |
prędkość źródła względem obserwatora | m/s |
c |
prędkość światła | m/s |
θ lub α
|
kąt między kierunkiem ruchu a linią pomiaru | stopnie albo radiany |
β |
stosunek prędkości do prędkości światła, czyli v/c
|
bezwymiarowe |
W zapisach spotkasz różne konwencje znaków, ale logika jest zawsze ta sama: zbliżanie zwiększa częstotliwość, a oddalanie ją zmniejsza. Gdy symbole są już jasne, łatwiej przejść do najprostszej wersji dla dźwięku.
Najprostsza postać dla fal dźwiękowych
W szkolnym i inżynierskim opisie fal dźwiękowych najczęściej spotkasz zapis f' = f · (v ± vo) / (v ∓ vs). Gdy obserwator zbliża się do źródła, licznik rośnie; gdy źródło zbliża się do obserwatora, mianownik maleje, więc częstotliwość rośnie jeszcze bardziej. Jeśli obie strony się oddalają, efekt działa odwrotnie.
Przykład jest prosty: syrena emituje 1000 Hz, dźwięk w powietrzu ma prędkość 343 m/s, a źródło zbliża się z prędkością 20 m/s. Dostajesz około 1062 Hz. To niewielka różnica w liczbach, ale właśnie ona daje charakterystyczne „podjeżdżanie” tonu, które słychać na ulicy.
Warto pamiętać, że dla dźwięku prędkość fali zależy od ośrodka, więc inny wynik otrzymasz w powietrzu, inny w wodzie, a jeszcze inny w ciele stałym. W elektronice sytuacja robi się ciekawsza, bo przy odbiciu sygnału dochodzi jeszcze droga tam i z powrotem.
Co zmienia się w radarach i ultradźwiękach
W radarze monostatycznym, czyli takim, który nadaje i odbiera z tego samego miejsca, sygnał wraca po odbiciu. Dlatego przesunięcie częstotliwości jest w praktyce większe niż przy zwykłym „uciekającym” źródle i w przybliżeniu zapisuje się je jako fD ≈ 2v / λ. Jeśli obiekt nie porusza się dokładnie wzdłuż wiązki, trzeba jeszcze uwzględnić cos θ, bo liczy się tylko składowa radialna prędkości.
| Zastosowanie | Wzór w praktyce | Na co uważać |
|---|---|---|
| Radar samochodowy | fD ≈ 2v cos θ / λ | Liczy się prędkość wzdłuż linii celowania, nie całkowita prędkość pojazdu. |
| USG Doppler | fD ≈ 2f0 v cos θ / c | Kąt wiązki ma duże znaczenie, bo od niego zależy dokładność pomiaru przepływu krwi. |
| Fale elektromagnetyczne przy dużych prędkościach | f' = f0 · √(1 - β2) / (1 - β cos α) | Tu nie wystarcza prosty wzór szkolny, bo trzeba uwzględnić relatywistykę. |
W praktyce bardzo dobrze widać to w radarze samochodowym 77 GHz. Dla prędkości obiektu rzędu 20 m/s przesunięcie wynosi około 10,3 kHz. Przy kącie 60 stopni spada mniej więcej o połowę, bo do wzoru wchodzi cosinus kąta. To dobry przykład tego, że w elektronice sama teoria nie wystarcza, jeśli pominiesz geometrię pomiaru.
Gdy ten mechanizm jest już jasny, najłatwiej przejść do samego liczenia krok po kroku, bez gubienia jednostek i znaków.
Jak policzyć przesunięcie częstotliwości krok po kroku
Ja w takich zadaniach stosuję prostą kolejność, bo to ogranicza liczbę błędów do minimum.
- Sprawdź typ fali. Dźwięk w ośrodku, fala radiowa, światło albo ultradźwięki wymagają innego zapisu.
- Ustal, co się porusza. Może ruszać się źródło, obserwator albo oba naraz.
- Wyznacz prędkość radialną. Jeśli obiekt porusza się pod kątem, nie bierz całej prędkości, tylko jej składową wzdłuż wiązki.
- Zamień jednostki. Km/h zamieniaj na m/s, a GHz na Hz tylko wtedy, gdy naprawdę tego potrzebujesz do obliczeń.
- Podstaw wzór i sprawdź znak. Zbliżanie daje wzrost częstotliwości, oddalanie spadek.
Na przykład w radarze 77 GHz obiekt jadący 72 km/h ma prędkość około 20 m/s. Przy pomiarze na wprost dostajesz około 10,3 kHz przesunięcia, a przy kącie 60 stopni około 5,1 kHz. To już pokazuje, dlaczego systemy radarowe nie liczą „na oko” - potrzebują bardzo dobrego przetwarzania sygnału i poprawnej geometrii.
Po takim rachunku naturalnie pojawia się pytanie, gdzie jeszcze ten model naprawdę się przydaje, poza szkolnym przykładem z syreną.
Gdzie ten model pracuje w elektronice
W elektronice efekt Dopplera nie jest ozdobą z podręcznika, tylko realnym narzędziem pomiarowym. W radarach samochodowych pomaga oceniać prędkość innych pojazdów, w systemach pogodowych pokazuje ruch opadów, a w medycynie wspiera badania przepływu krwi. Ten sam mechanizm wykorzystuje się też w czujnikach ruchu, systemach monitoringu i niektórych rozwiązaniach przemysłowych do kontroli przepływu lub drgań.
- Radary samochodowe - mierzą prędkość obiektów przed autem i wspierają systemy wspomagania kierowcy.
- USG Doppler - pozwala oceniać kierunek i szybkość przepływu krwi, a nie tylko sam obraz anatomiczny.
- Czujniki przemysłowe - pomagają kontrolować przepływ cieczy, ruch taśm i wibracje maszyn.
- Radar pogodowy - pokazuje ruch cząstek w chmurach, co ma znaczenie przy ostrzeganiu przed burzami.
- Elektronika użytkowa - w systemach krótkiego zasięgu pomaga wykrywać ruch bez kontaktu z obiektem.
Najciekawsze jest to, że w każdym z tych zastosowań ten sam efekt daje inny praktyczny wynik: raz interesuje nas prędkość, raz przepływ, a raz sama obecność obiektu. To już dobry moment, żeby wskazać miejsca, w których najłatwiej się pomylić.
Najczęstsze błędy, które psują wynik
Najwięcej problemów widzę wtedy, gdy ktoś traktuje wszystkie wersje wzoru jak jeden uniwersalny zapis. To wygodne, ale zwykle kończy się złym wynikiem. Lepiej od razu odróżnić kilka typowych potknięć.
- Użycie złego wzoru do złej fali. Zapis dla dźwięku nie jest automatycznie poprawny dla światła czy radaru.
- Pomijanie czynnika 2. Przy sygnale odbitym fala wraca, więc przesunięcie trzeba policzyć dla drogi w obie strony.
- Branie pełnej prędkości zamiast radialnej. Jeśli obiekt jedzie pod kątem, liczy się tylko ta część ruchu, która „zbliża” lub „oddala” go od anteny.
- Mieszanie jednostek. 72 km/h to nie 72 m/s. W takich zadaniach to jeden z najczęstszych i najbardziej kosztownych błędów.
- Mylenie przesunięcia częstotliwości z głośnością lub mocą. Doppler mówi o zmianie częstotliwości, a nie o sile sygnału.
- Ignorowanie konwencji znaków. Różne podręczniki zapisują plusy i minusy inaczej, ale sens fizyczny musi się zgadzać.
Jeżeli potrzebujesz dużej dokładności przy falach elektromagnetycznych, nie zatrzymuj się na wersji przybliżonej. Wysokie prędkości, większe kąty i pomiary precyzyjne szybko pokazują, że prosty zapis szkolny ma swoje granice. Zostaje jeszcze jedna rzecz: co tak naprawdę warto zapamiętać, żeby ten temat nie rozmył się po lekturze.
Co warto zapamiętać przed liczeniem w praktyce
Jeśli mam zostawić jedną rzecz, to tę: najpierw ustal rodzaj fali, potem geometrię ruchu, a dopiero na końcu podstawiaj liczby. Wtedy wzór przestaje być zbiorem minusów i plusów, a staje się narzędziem do normalnych obliczeń.
W praktyce najczęściej wystarcza taki skrót myślowy: dla dźwięku użyj wersji z prędkością w ośrodku, dla radaru uwzględnij odbicie i składową radialną, a dla światła trzymaj się zapisu relatywistycznego. To wystarczy, żeby uniknąć większości błędów i poprawnie odczytać wynik w zadaniu albo w rzeczywistym pomiarze.
Gdy te trzy kroki masz pod kontrolą, efekt Dopplera przestaje być szkolnym wzorem, a staje się prostym i bardzo praktycznym opisem tego, jak elektronika „widzi” ruch.
