Tranzystor NPN to jeden z tych elementów, które pojawiają się w elektronice zaskakująco często: od prostych układów LED i przekaźników po wzmacniacze i drobną automatykę. W tym artykule wyjaśniam, jak działa taki element, jak rozpoznać jego wyprowadzenia, kiedy sprawdza się najlepiej i jak dobrać go do układu bez zgadywania.
Najważniejsze informacje o tranzystorze NPN
- NPN to bipolarny tranzystor z układem warstw N-P-N, w którym mały prąd bazy steruje większym prądem kolektora.
- W krzemowych elementach złącze baza-emiter zwykle zaczyna przewodzić przy około 0,6-0,7 V.
- Najczęściej pracuje jako klucz niskostronny albo prosty wzmacniacz sygnału.
- Przy doborze liczą się przede wszystkim: VCE max, Ic max, hFE i moc strat.
- Przy cewkach, przekaźnikach i silnikach trzeba dodać diodę zabezpieczającą.
- Multimetr w trybie testu diody zwykle wystarcza do podstawowej oceny, ale pomiar w układzie bywa mylący.

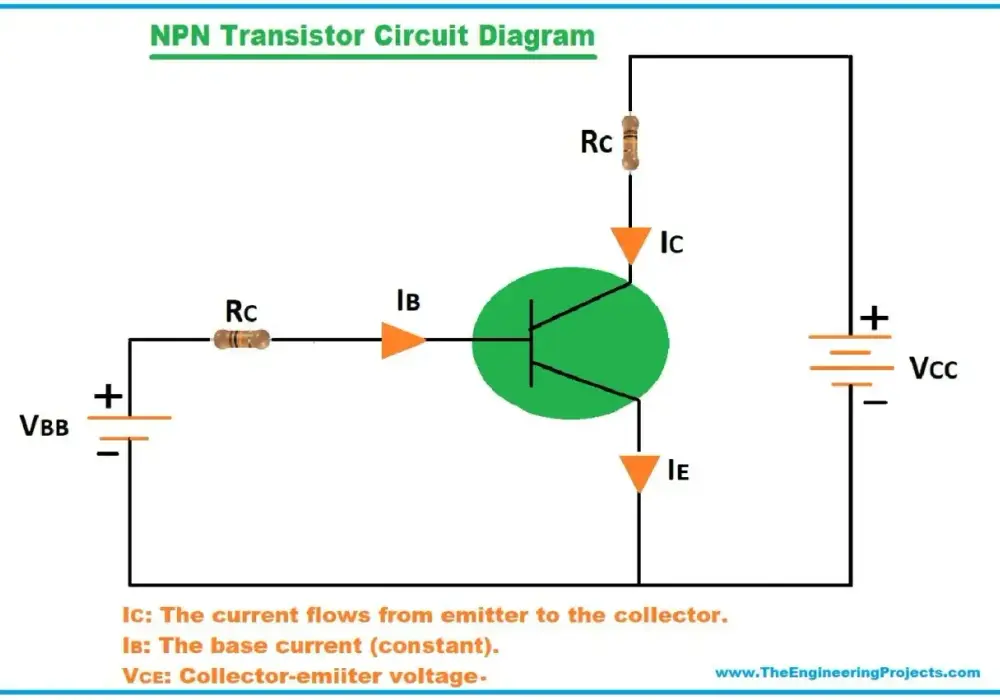

Czym jest tranzystor NPN i jak działa
Najprościej patrzę na niego jak na sterowany zawór prądu. W strukturze N-P-N zewnętrzne warstwy mają typ N, a środkowa warstwa to baza typu P. Gdy złącze baza-emiter jest spolaryzowane w kierunku przewodzenia, niewielki prąd bazy pozwala przepłynąć dużo większemu prądowi między kolektorem a emiterem.
W praktyce oznacza to trzy podstawowe stany pracy. W odcięciu tranzystor prawie nie przewodzi. W obszarze aktywnym zachowuje się jak wzmacniacz, bo prąd kolektora zależy od prądu bazy. W nasyceniu pracuje jak włącznik i napięcie kolektor-emiter spada do niskiej, ale niezerowej wartości.
| Stan pracy | Co się dzieje | Co to oznacza w układzie |
|---|---|---|
| Odcięcie | Baza nie dostaje dość prądu, złącze B-E nie jest poprawnie spolaryzowane | Obciążenie jest wyłączone albo prawie wyłączone |
| Obszar aktywny | Mały prąd bazy steruje większym prądem kolektora | Tranzystor wzmacnia sygnał |
| Nasycenie | Oba złącza przewodzą, a spadek VCE jest niski | Tranzystor działa jak klucz włączony |
Jeśli chcesz go poprawnie wpiąć do płytki albo schematu, trzeba jeszcze rozpoznać symbol, wyprowadzenia i to, co tak naprawdę oznacza strzałka na obudowie.
Jak rozpoznać symbol, wyprowadzenia i obudowę

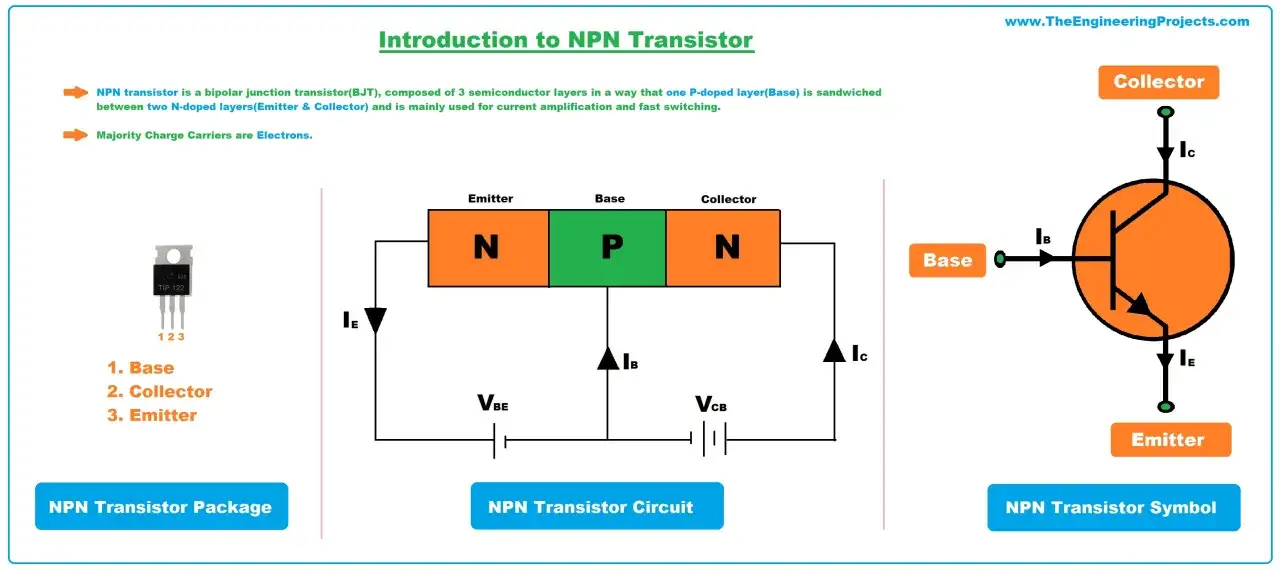

Na schemacie NPN rozpoznasz po strzałce na emiterze skierowanej na zewnątrz. To drobny szczegół, ale bardzo przydatny, bo pozwala odróżnić go od PNP bez analizowania całego układu. Warto też pamiętać, że sama obudowa nie mówi wszystkiego, bo układ pinów zależy od konkretnego modelu.
| Wyprowadzenie | Rola | Praktyczny komentarz |
|---|---|---|
| Kolektor | „Zbiera” nośniki i zwykle jest podłączony do obciążenia | To właśnie tu pojawia się obciążenie albo sygnał wyjściowy |
| Baza | Steruje przewodzeniem | Mały prąd bazy decyduje o pracy całego tranzystora |
| Emiter | „Emituje” nośniki | W NPN strzałka wychodzi z emitera, co pomaga odczytać symbol |
W popularnej obudowie TO-92 kolejność wyprowadzeń bywa różna, więc zawsze sprawdzam kartę katalogową konkretnego elementu. Dla przykładu w onsemi P2N2222A w TO-92 wyprowadzenia są opisane jako kolektor, baza, emiter, ale w innych tranzystorach ten układ może być inny. To drobiazg, który potrafi oszczędzić dużo czasu i kilka spalonych elementów.
Kiedy symbol i piny są jasne, łatwiej przejść do tego, gdzie taki element faktycznie wnosi wartość w układzie.
Gdzie sprawdza się najlepiej
Ja zwykle zaczynam od pytania: czy tranzystor ma tylko przełączać obciążenie, czy też ma wzmacniać sygnał. NPN bardzo dobrze radzi sobie w prostych układach, w których potrzebujesz sterowania z mikrokontrolera, odwrócenia logiki albo włączenia elementu pobierającego więcej prądu niż pin sterujący może bezpiecznie oddać.
| Zastosowanie | Dlaczego NPN się nadaje | Na co uważać |
|---|---|---|
| LED i małe obciążenia | Łatwo zrobić prosty klucz niskostronny | Potrzebny jest rezystor ograniczający prąd |
| Przekaźnik lub cewka | NPN dobrze steruje obciążeniem indukcyjnym | Trzeba dodać diodę gaszącą przepięcia |
| Wzmacniacz sygnału | W obszarze aktywnym daje przewidywalne wzmocnienie | Trzeba pilnować punktu pracy i temperatury |
| Interfejs z logiką cyfrową | Ułatwia sterowanie większym prądem z małego sygnału | Nie każdy pin mikrokontrolera zniesie duży prąd bazy |
W praktyce NPN najczęściej wygrywa prostotą. Jeśli jednak celem jest bardzo niska strata mocy albo sterowanie większym prądem z małego napięcia, zaczyna się porównanie z PNP i MOSFET-em.
NPN kontra PNP i MOSFET
To porównanie ma sens, bo wiele osób wybiera element z przyzwyczajenia, a nie z potrzeby. NPN jest wygodny przy kluczowaniu od strony masy, PNP częściej trafia do układów wysokostronnych, a MOSFET zwykle wygrywa sprawnością tam, gdzie liczą się małe straty przewodzenia.
| Cecha | NPN | PNP | MOSFET |
|---|---|---|---|
| Typ sterowania | Prąd bazy otwiera drogę dla prądu kolektora | Wymaga odpowiedniej polaryzacji względem emitera | Sterowanie napięciem bramki |
| Najczęstsza rola | Klucz niskostronny, prosty wzmacniacz | Klucz wysokostronny | Klucz o niskich stratach |
| Straty przewodzenia | Spadek VCE(sat) nie jest zerowy | Podobnie jak w NPN, zależnie od modelu | Zwykle mniejsze przy dobrze dobranym RDS(on) |
| Łatwość użycia | Bardzo dobra w prostych układach | Trochę mniej wygodny w sterowaniu z logiki | Wymaga poprawnego doboru bramki i typu MOSFET-a |
| Kiedy wybieram | Gdy chcę szybko, tanio i przewidywalnie | Gdy potrzebuję przełączania po stronie dodatniej | Gdy ważna jest sprawność albo większy prąd |
W skrócie: jeśli zależy mi na prostocie, biorę NPN. Jeśli projekt ma rosnąć prądowo albo energetycznie, często sensowniejszy jest MOSFET. Gdy już wiadomo, co wybrać, zostaje prosta weryfikacja miernikiem.
Jak sprawdzić go multimetrem
Najprostszy test robię w trybie pomiaru diody. W krzemowym NPN złącze baza-emiter i baza-kolektor powinny przewodzić tylko w jednym kierunku, zwykle z odczytem w okolicy 0,55-0,75 V. W drugą stronę multimetr najczęściej pokaże brak przewodzenia albo bardzo dużą rezystancję.
- Ustaw multimetr na test diody.
- Znajdź bazę: w NPN czerwoną sondę przykładam do bazy, a czarną kolejno do emitera i kolektora.
- Odczyt w jedną stronę powinien wyglądać jak na złączu diodowym.
- Odwróć sondy. Jeśli element jest sprawny, przewodzenie zwykle znika.
- Między kolektorem a emiterem nie powinno być wyraźnego przewodzenia w obu kierunkach.
Jeśli tranzystor mierzy się „dziwnie” w układzie, nie zakładam od razu uszkodzenia. Równoległe elementy, rezystory i diody często zaburzają wynik. W takich sytuacjach odlutowanie jednej nóżki daje dużo pewniejszy odczyt.
Jeśli element wygląda na sprawny, zostaje już tylko dobrać go do napięcia, prądu i sposobu sterowania.
Jak dobrać element do układu
Przy doborze nie patrzę wyłącznie na nazwę typu, tylko na trzy konkretne rzeczy: maksymalne napięcie, maksymalny prąd i straty mocy. Dopiero potem sprawdzam wzmocnienie hFE, bo przy pracy jako klucz katalogowe wzmocnienie bywa mniej ważne niż nasycenie i zapas bezpieczeństwa.
- Sprawdź VCE max z zapasem co najmniej 20-30 procent względem realnego napięcia w układzie.
- Sprawdź Ic max i nie projektuj układu na granicy wartości katalogowej.
- Do pracy przełączającej przyjmij, że prąd bazy powinien być rzędu Ic/10, jeśli chcesz pewnego nasycenia.
- Uwzględnij obudowę i temperaturę, bo mały element w TO-92 nie znosi ciągłego grzania tak dobrze jak większa obudowa mocy.
- Jeśli sterujesz z mikrokontrolera, sprawdź, ile prądu naprawdę może oddać pojedynczy pin.
W praktyce często liczę rezystor bazy ze wzoru: Rb = (Vdrive - 0,7 V) / Ib. Jeśli z pinu 5 V chcę sterować obciążeniem 100 mA i zakładam 10 mA prądu bazy, wychodzi około 430 Ω, więc sensownym wyborem będzie 390 Ω albo 470 Ω. To tylko punkt wyjścia, bo trzeba jeszcze uwzględnić wydajność pinu i realne warunki pracy.
W onsemi P2N2222A widać dobrze, dlaczego nie warto upraszczać tematu do jednego „uniwersalnego” tranzystora: hFE zależy od punktu pracy, a napięcie nasycenia osiąga 0,3 V przy 150 mA i 1,0 V przy 500 mA. To przypomina, że tranzystor nie jest idealnym przełącznikiem, tylko elementem z konkretnymi ograniczeniami.
Co sprawdzić przy pierwszym uruchomieniu
Nawet dobrze dobrany NPN potrafi sprawić kłopot, jeśli w układzie pomocniczym brakuje kilku prostych rzeczy. Ja przy pierwszym uruchomieniu zawsze sprawdzam te punkty:
- czy baza ma własny rezystor ograniczający prąd,
- czy masa sterownika i masa obciążenia są wspólne,
- czy przy cewce lub przekaźniku jest dioda zabezpieczająca,
- czy tranzystor nie przekracza dopuszczalnej temperatury po kilku minutach pracy,
- czy przy pełnym obciążeniu spadek napięcia na tranzystorze nie psuje działania reszty układu.
Jeśli trzymam się tych kilku zasad, NPN zwykle działa od pierwszego uruchomienia, a problemy wychodzą głównie tam, gdzie ktoś pominął rezystor bazy, pomylił wyprowadzenia albo zapomniał o diodzie przy obciążeniu indukcyjnym.
