W praktyce kolory kabli w instalacji nie są przypadkowe. Dobrze dobrana barwa mówi, która żyła jest ochronna, która neutralna, a która fazowa, i właśnie dlatego tak łatwo uniknąć błędu na etapie podłączenia. Poniżej rozpisuję to po ludzku: co oznaczają najczęstsze kolory, jak czytać je w polskich instalacjach i kiedy sam kolor przestaje wystarczać bez sprawdzenia miernikiem.

Najważniejsze zasady czytania oznaczeń bez zgadywania

  • Zielono-żółty oznacza przewód ochronny PE i nie powinien służyć do niczego innego.
  • Niebieski to neutralny N, a w układach bez N może mieć inne zastosowanie tylko wtedy, gdy nie wprowadza to w błąd.
  • Brązowy, czarny i szary opisują przewody fazowe w instalacjach AC.
  • W starszych instalacjach kolory bywają inne, więc samą barwą nie da się bezpiecznie ocenić funkcji żyły.
  • W elektronice niskonapięciowej i w urządzeniach producent może stosować własne oznaczenia, dlatego zawsze warto szukać schematu.

Co oznaczają najczęstsze kolory przewodów

Ja zaczynam od prostego podziału: najpierw ochronny, potem neutralny, dopiero na końcu fazowe. To naprawdę porządkuje myślenie, zwłaszcza gdy patrzysz na rozdzielnicę, gniazdo, zasilacz albo wiązkę w urządzeniu. W obecnych europejskich zasadach identyfikacji przewodów najważniejsze są trzy grupy barw, a ich funkcja jest ważniejsza niż sam odcień.

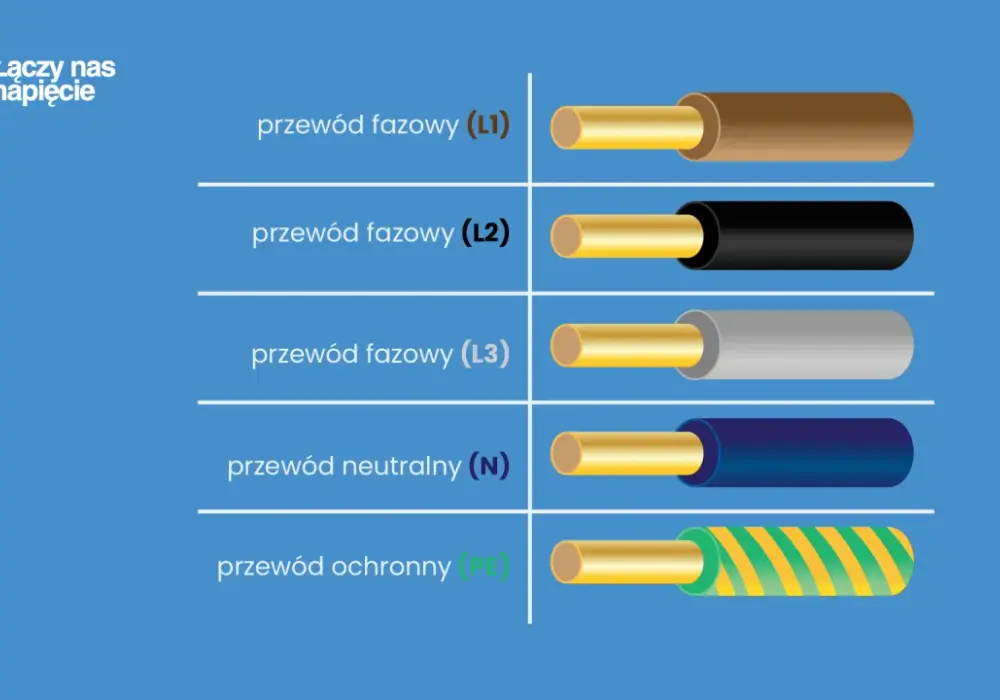

Kolor Znaczenie Najczęstsze zastosowanie Ważna uwaga
Zielono-żółty PE, czyli przewód ochronny Instalacje domowe, obudowy urządzeń, połączenia ochronne Nie używa się go do przewodu fazowego ani neutralnego
Niebieski N, czyli przewód neutralny Obwody 230 V i część instalacji wielożyłowych Gdy neutralny jest obecny w całym układzie, niebieski nie powinien oznaczać niczego innego
Brązowy L, czyli przewód fazowy Obwody jednofazowe i trójfazowe Sam kolor nie mówi, czy to L1, L2 czy L3
Czarny Przewód fazowy Układy AC, zwłaszcza wielożyłowe Bywa używany razem z brązowym i szarym jako zestaw faz
Szary Przewód fazowy Układy trójfazowe W 3-fazie to normalna część zestawu, a nie „rezerwa”

W praktyce domowej najczęściej spotkasz układ 3-żyłowy z zielono-żółtym, niebieskim i brązowym. W instalacji trójfazowej bez przewodu neutralnego widzisz zwykle zielono-żółty, brązowy, czarny i szary. Jeśli dochodzi neutralny, dochodzi też niebieski. To właśnie ta prostota robi największą różnicę przy montażu i późniejszym serwisie.

Warto zapamiętać jeszcze jedną rzecz: kolejność barw w kablu nie jest instrukcją kolejności faz. Brązowy, czarny i szary oznaczają żyły czynne, ale sam układ kolorów nie podpowiada kierunku obrotów silnika ani „pierwszej” fazy. To trzeba sprawdzać osobno, jeśli układ tego wymaga.

Dlaczego nie wolno zgadywać po samym kolorze

Największy błąd, jaki widzę, to traktowanie koloru jak 100-procentowej odpowiedzi. To działa tylko wtedy, gdy masz nową, poprawnie wykonaną instalację zgodną z obowiązującymi zasadami. W starych budynkach, w przeróbkach „po znajomości” i w urządzeniach sprowadzanych z różnych rynków barwa bywa tylko wskazówką, a nie dowodem.

Ja patrzę na to tak: kolor pomaga szybciej zorientować się w układzie, ale bezpieczeństwo daje dopiero połączenie trzech rzeczy - oznaczeń, schematu i pomiaru. Jeśli coś ma być rozłączane, naprawiane albo przerabiane, nie wystarczy „na oko” stwierdzić, że niebieski to na pewno neutralny. To szczególnie ważne przy urządzeniach zasilanych z sieci, listwach, zasilaczach i przy podłączeniach serwisowych.

W instalacji elektrycznej kolor ma jedno zadanie: zmniejszyć ryzyko pomyłki. Jeśli jednak przewód został kiedyś źle oznaczony, wymieniony fragmentami albo ktoś użył taśmy izolacyjnej w przypadkowej barwie, kolor przestaje być pewnym punktem odniesienia. Wtedy decyzję trzeba oprzeć na pomiarze i dokumentacji, nie na intuicji.

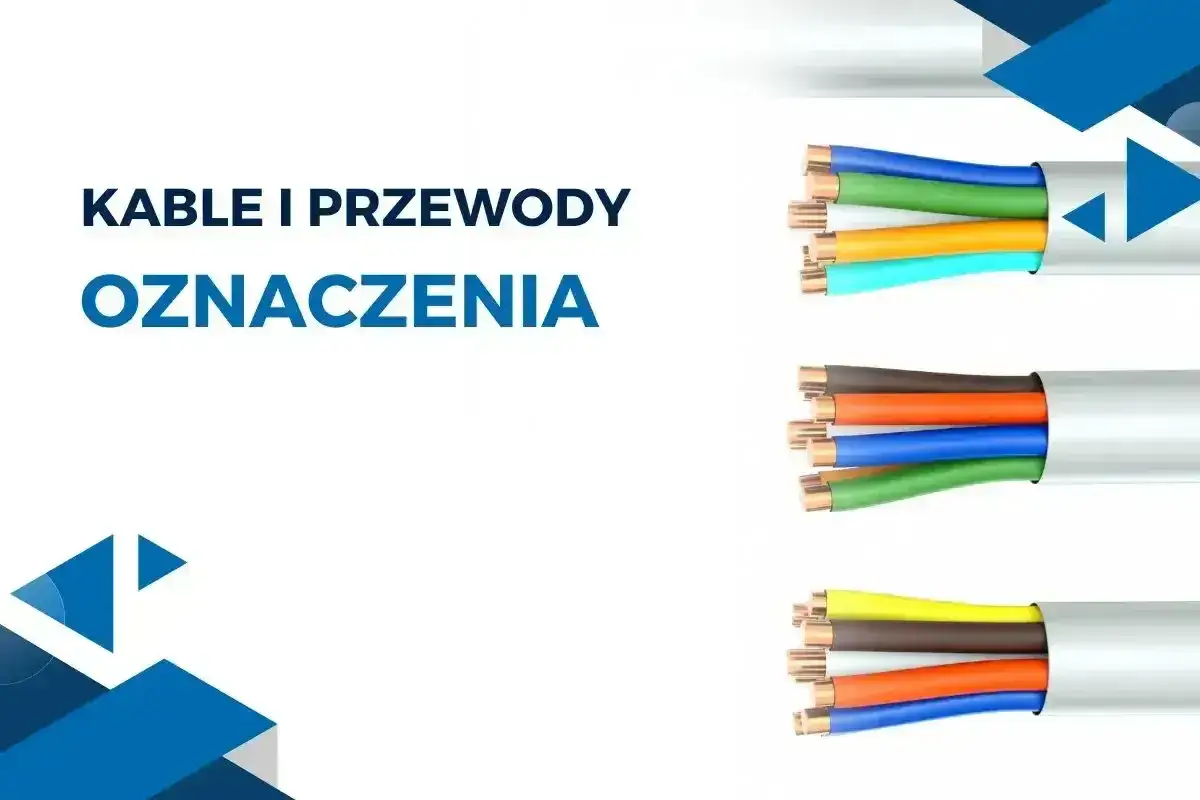

Kolory kabli: zielony, niebieski, pomarańczowy, brązowy, żółty i turkusowy. Różne wiązki przewodów w osłonach.

Jak odczytać przewody w praktyce

Gdybym miał rozpoznać instalację krok po kroku, zrobiłbym to w takiej kolejności. To proste, a jednocześnie naprawdę ogranicza ryzyko pomyłki.

  1. Najpierw szukam przewodu ochronnego. Jeśli widzę zielono-żółty, traktuję go jako PE i nie kombinuję z jego funkcją.
  2. Potem sprawdzam niebieski. Jeżeli w danym obwodzie jest neutralny, to właśnie on powinien go oznaczać.
  3. Następnie identyfikuję pozostałe żyły jako fazowe lub robocze, zależnie od typu układu.
  4. Porównuję to ze schematem urządzenia albo rozdzielnicy, bo w elektronice użytkowej sam kolor wiązki nie zawsze wystarcza.
  5. Na końcu weryfikuję napięcie i funkcję miernikiem, zwłaszcza jeśli instalacja była już przerabiana.

Przy kablach wielożyłowych bardzo pomaga też oznaczenie funkcji na zaciskach: L, N i PE. To są oznaczenia dużo pewniejsze niż pamięć, zwłaszcza gdy pracujesz po dłuższej przerwie albo przy urządzeniu, które nie jest Twoje. W rozdzielnicy czy w zasilaczu patrzę więc nie tylko na izolację żył, ale też na nadruki, kostki zaciskowe i schemat przy obudowie.

W elektronice niskonapięciowej dochodzi jeszcze jedna zasada: kolor przewodu bywa tylko konwencją producenta. W USB czerwony zwykle kojarzy się z dodatnim zasilaniem, a czarny z masą, ale już w innych wiązkach ten sam kolor może pełnić inną rolę. Dlatego w urządzeniach nie zakładam niczego bez opisu technicznego.

W starszych instalacjach i urządzeniach spotkasz wyjątki

Najbardziej zdradliwe są instalacje modernizowane etapami. Z zewnątrz wyglądają „nowocześnie”, ale w środku mogą mieć przewody pamiętające kilka remontów. Wtedy kolory potrafią się mieszać, a część żył bywa dołożona później bez pełnej wymiany wiązki.

Jest też przewód PEN, czyli połączony ochronno-neutralny. To rozwiązanie spotyka się głównie w starszych układach i trzeba je traktować ostrożnie, bo nie da się go czytać jak zwykłego PE albo zwykłego N. Jeśli widzę taki układ, nie opieram decyzji wyłącznie na kolorze - sprawdzam sposób rozdziału przewodów, miejsce połączeń i dokumentację obiektu.

Wyjątkiem są również obwody prądu stałego. Tam kolory bywają inne niż w sieci 230 V, a w obwodach DC często spotyka się czerwony dla dodatniego i biały dla ujemnego przewodu. W praktyce urządzeń elektronicznych producenci potrafią jednak stosować własne oznaczenia, więc schemat nadal jest ważniejszy niż domyślanie się po barwie.

To samo dotyczy kabli sprowadzanych z rynków spoza Europy. W USA, Wielkiej Brytanii czy przy urządzeniach przemysłowych logika kolorów potrafi być inna niż w Polsce. Jeśli sprzęt ma pracować z instalacją sieciową w kraju, zawsze sprawdzam, czy producent przewidział lokalny standard albo czy w zestawie są jednoznaczne oznaczenia zacisków.

Najczęstsze pomyłki, które widzę najczęściej

W pracy z przewodami powtarzają się te same błędy. I właśnie one najczęściej kończą się późniejszą poprawką, szukaniem zwarcia albo niepotrzebnym ryzykiem przy serwisie.

  • Używanie zielono-żółtego jako „wolnej” żyły - to najgorszy nawyk, bo ten kolor ma bardzo mocno przypisaną funkcję ochronną.
  • Zakładanie, że niebieski zawsze oznacza N - w nowych instalacjach zazwyczaj tak, ale w starszych lub nietypowych układach trzeba to potwierdzić.
  • Ignorowanie etykiet L1, L2, L3, N i PE - te oznaczenia są często ważniejsze niż sam odcień izolacji.
  • Mieszanie starych i nowych odcinków przewodów - po takim „remoncie” kolorystyka przestaje mieć pełną wartość informacyjną.
  • Przenoszenie zasad z sieci 230 V do elektroniki - w urządzeniach niskonapięciowych kolor nie zawsze oznacza to samo co w instalacji budynkowej.

Ja bardzo nie lubię jeszcze jednego skrótu myślowego: „jak działa, to znaczy, że jest dobrze podłączone”. To bywa prawdziwe tylko do pierwszego uszkodzenia. Z perspektywy bezpieczeństwa ważniejsze jest to, czy przewody są oznaczone zgodnie z funkcją, niż to, że urządzenie akurat się uruchamia.

Trzy rzeczy, które sprawdzam, zanim uznam przewód za właściwie rozpoznany

Na końcu zostaje prosta checklista. Gdy mam przed sobą nieznany kabel albo przerobioną instalację, sprawdzam trzy rzeczy: oznaczenia na izolacji i zaciskach, zgodność ze schematem oraz pomiar potwierdzający funkcję żyły. To wystarcza w większości sytuacji i pozwala uniknąć zgadywania, które najczęściej prowadzi do błędu.

Jeśli chcesz zapamiętać tylko jedną rzecz, niech będzie taka: zielono-żółty to ochrona, niebieski to neutralny, a brązowy, czarny i szary to żyły czynne. Reszta to już wyjątki, stare instalacje, elektronika specjalistyczna i przypadki, w których sam kolor nie wystarczy. Gdy nauczysz się czytać kolory kabli w ten sposób, praca z instalacją staje się po prostu bezpieczniejsza i mniej przypadkowa.

FAQ - Najczęstsze pytania

Zielono-żółty oznacza przewód ochronny PE, niebieski to neutralny N, a brązowy, czarny i szary są żyłami fazowymi. W typowej instalacji 3-żyłowej spotkasz PE, N i L, a w trójfazowej bez neutralnego - PE oraz trzy żyły fazowe.

W starszych budynkach, po przeróbkach, w instalacjach modernizowanych etapami oraz w urządzeniach z różnych rynków kolor może być tylko wskazówką. W takich sytuacjach trzeba sprawdzić schemat i potwierdzić funkcję żyły miernikiem, zamiast zgadywać po barwie izolacji.

Najpierw szuka się przewodu ochronnego, czyli zielono-żółtego PE. Potem sprawdza się niebieski jako N, następnie pozostałe żyły jako fazowe lub robocze, porównuje wszystko ze schematem urządzenia albo rozdzielnicy i na końcu weryfikuje pomiarem.

PEN to przewód połączony ochronno-neutralny, spotykany głównie w starszych układach. Nie można go czytać tak samo jak zwykłego PE albo N, więc trzeba sprawdzić sposób rozdziału przewodów, miejsce połączeń i dokumentację obiektu.

Nie zawsze. W elektronice niskonapięciowej kolor bywa tylko konwencją producenta, a w obwodach DC spotyka się inne oznaczenia niż w sieci 230 V. Dlatego schemat urządzenia jest ważniejszy niż domyślanie się po barwie przewodu.
