Nowoczesna elektronika opiera się na małych źródłach światła, które zużywają mało energii, są trwałe i łatwo poddają się sterowaniu. W praktyce to właśnie diody LED odpowiadają za większość małych źródeł światła w sprzęcie, od sygnalizacji po oświetlenie ekranów i wnętrz urządzeń. W tym tekście wyjaśniam, jak działają, od czego zależy ich jasność, kiedy liczy się barwa i kąt świecenia, a kiedy ważniejsze są prąd oraz chłodzenie.
To są najważniejsze rzeczy, które warto zapamiętać o LED-ach
- Światło powstaje w złączu półprzewodnikowym, a kolor zależy od materiału i energii potrzebnej do emisji fotonu.
- Najważniejsze parametry to prąd roboczy, napięcie przewodzenia, jasność, kąt świecenia i temperatura pracy.
- Małe elementy sygnalizacyjne zwykle pracują przy 5-20 mA, a mocniejsze moduły potrzebują sterownika prądowego.
- Lumeny opisują całkowitą ilość światła, a milikandele mówią, jak mocno świeci w jednym kierunku.
- Przy doborze liczy się nie tylko sam element, ale też rezystor, radiator i sposób montażu.
Jak powstaje światło w półprzewodniku
Dioda świecąca działa inaczej niż żarówka. W środku ma złącze p-n, czyli połączenie dwóch warstw półprzewodnika o różnych właściwościach, a światło pojawia się wtedy, gdy elektrony i dziury rekombinują, oddając energię w postaci fotonu. Kolor zależy od materiału i przerwy energetycznej, więc czerwony, biały i niebieski wariant nie różnią się tylko barwnikiem obudowy, ale samą fizyką emisji.

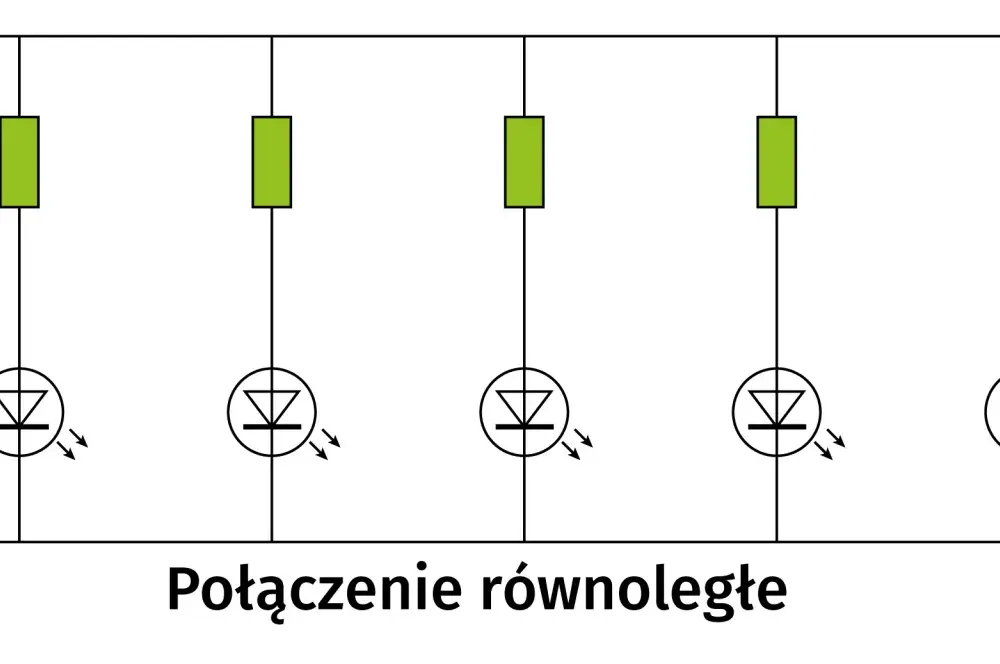

W małych projektach pojedyncze diody LED pracują najczęściej z rezystorem szeregowym, bo sam element nie reguluje prądu. To ważne: napięcie „uruchamia” przewodzenie, ale to prąd decyduje o tym, czy źródło światła będzie działało stabilnie, czy po prostu szybko się przegrzeje. Odwrotne podłączenie zwykle nie daje efektu, a zbyt wysokie napięcie wsteczne może uszkodzić strukturę.
Ja patrzę na to tak: im lepiej rozumiesz mechanikę świecenia, tym mniej miejsca zostawiasz na przypadkowe decyzje przy projekcie albo naprawie. Kiedy już wiesz, jak powstaje światło, łatwiej ocenić, które parametry naprawdę mają znaczenie.
Które parametry naprawdę decydują o jakości świecenia
W kartach katalogowych łatwo zgubić się w skrótach, dlatego zawsze zaczynam od pięciu rzeczy: prądu, napięcia przewodzenia, jasności, kąta świecenia i temperatury barwowej. Jeśli mam wybrać tylko jeden błąd, który ludzie popełniają najczęściej, to jest nim patrzenie wyłącznie na „mocne światło” bez sprawdzenia, przy jakim prądzie i pod jakim kątem ono faktycznie jest mierzone.
| Parametr | Co oznacza | Praktyczna wskazówka |
|---|---|---|
| Napięcie przewodzenia | Wartość, przy której element zaczyna przewodzić i świecić | Typowo czerwone mają około 1,8-2,2 V, białe i niebieskie około 2,8-3,4 V, ale zawsze sprawdzaj kartę katalogową |
| Prąd roboczy | Ile prądu płynie podczas normalnej pracy | Małe sygnalizacyjne często pracują przy 5-20 mA, a mocniejsze moduły przy setkach mA |
| Jasność | Ilość światła postrzegana przez użytkownika | Porównuj mcd do mcd i lm do lm, bo to nie są te same wielkości |
| Kąt świecenia | Jak szeroko rozchodzi się światło | Wąski kąt daje mocny punkt, szeroki poprawia równomierność podświetlenia |
| Temperatura barwowa i CRI | Barwa światła i wierność odwzorowania kolorów | Do domu zwykle celuję w 2700-6500 K, a przy lepszym oddawaniu barw szukam CRI powyżej 80 |
| Odprowadzanie ciepła | Jak skutecznie struktura pozbywa się nadmiaru energii | Im większa moc, tym ważniejszy radiator, PCB z dobrym polem miedzi lub pełny driver termiczny |
W praktyce największą różnicę robi nie sam katalogowy rekord jasności, tylko to, czy element da się zasilić stabilnie i bez przegrzewania. To prowadzi wprost do kolejnej rzeczy: jak dobierać konkretny typ do zastosowania.
Jak dobrać właściwy element do projektu lub naprawy
Nie ma jednego „najlepszego” wyboru. Inny element sprawdzi się jako dyskretna kontrolka w routerze, inny jako podświetlenie przycisku w pilocie, a jeszcze inny jako mocne źródło światła w lampce biurkowej lub lampie warsztatowej. Ja zwykle zaczynam od odpowiedzi na dwa pytania: jak dużo światła trzeba uzyskać i jak ma wyglądać optyka po zamknięciu wszystkiego w obudowie.
| Typ | Najlepsze zastosowanie | Plusy | Ograniczenia |
|---|---|---|---|
| Mała sygnalizacyjna | Kontrolki, routery, ładowarki, panele sterujące | Tania, prosta, łatwa do wymiany | Mała moc i zwykle wąska funkcjonalność |
| SMD | Sprzęt konsumencki, podświetlenie przycisków, urządzenia mobilne | Małe rozmiary, dobra automatyzacja montażu | Wymaga starannego lutowania i poprawnego projektu płytki |
| High-power | Latarki, lampki, reflektory, moduły robocze | Duża jasność i sensowna sprawność | Potrzebuje sterownika prądowego i chłodzenia |
| COB | Oświetlenie ogólne, panele, lampy | Równa plama światła i wysoka gęstość emisji | Trudniejsze zarządzanie temperaturą |
| RGB / ARGB | Efekty wizualne, gaming, sygnalizacja wielokolorowa | Wiele barw z jednego punktu | Większa złożoność sterowania |
| IR / UV | Piloty, czujniki, zastosowania specjalne | Niewidoczne lub wyspecjalizowane widmo | Wymagają odpowiedniego odbiornika i ostrożności |
Jeśli projekt dotyczy sprzętu konsumenckiego, patrzę też na to, przez jaki materiał światło będzie świecić. Mleczny plastik, mały otwór w obudowie albo cienki prowadnik światła zmieniają odbiór dużo bardziej, niż sugeruje sama specyfikacja. Gdy typ jest już wybrany, zostaje najczęstszy problem praktyczny: zasilanie i montaż.
Najczęstsze błędy przy zasilaniu i montażu
Najwięcej awarii nie wynika z tego, że komponent jest „zły”, tylko z tego, że został podłączony byle jak. Znam to z prostych projektów, w których ktoś wymienia element na mocniejszy wariant, ale zostawia ten sam układ zasilania, a potem dziwi się, że efekt jest krótkotrwały albo nierówny.
- Brak ograniczenia prądu - samo zasilanie nie wystarczy, bo bez rezystora lub drivera prąd potrafi wzrosnąć za mocno.
- Mylenie napięcia z prądem - 5 V na zasilaczu nie oznacza 5 V na elemencie, bo reszta spada na rezystorze lub sterowniku.
- Ignorowanie ciepła - przy większej mocy temperatura szybciej zabija trwałość niż sam czas pracy.
- Zła polaryzacja - przy małych obudowach to banalny, ale bardzo częsty błąd montażowy.
- Dobór tylko po jasności - wysoka wartość mcd nie pomaga, jeśli kąt świecenia jest zbyt wąski i światło nie rozkłada się tak, jak trzeba.
- Przestarzała optyka - przy prowadnikach światła i soczewkach czasem lepszy jest słabszy, ale szerszy emiter.
Prosty przykład: przy zasilaniu 5 V, czerwonym elemencie o spadku około 2 V i prądzie 10 mA wychodzi rezystor około 300 Ω, więc w praktyce wybieram najbliższą wartość z szeregu, czyli 330 Ω. To dobry punkt startowy, ale nie uniwersalna recepta, bo w innych kolorach i innych obudowach wartości będą już wyraźnie inne. Na tym tle łatwiej też zobaczyć, gdzie rozwiązania LED-owe naprawdę dają przewagę w codziennej elektronice.
Gdzie rozwiązania LED-owe naprawdę robią różnicę
W elektronice użytkowej takie źródła światła są dziś jednym z najbardziej praktycznych elementów projektu. W routerach i ładowarkach dają czytelny status pracy, w pilotach i czujnikach obsługują komunikację niewidzialną dla oka, a w urządzeniach mobilnych pomagają zmieścić dużo funkcji w bardzo małej obudowie. To dlatego producenci tak chętnie sięgają po nie w sprzęcie, który ma działać długo, tanio i przewidywalnie.
W smartfonach najczęściej widać je w latarce, doświetlaniu aparatu, sygnalizacji stanu ładowania albo w akcesoriach, które korzystają z prostych kontrolek. W ekranach telefonów częściej pracują OLED-y, ale same źródła LED nadal rządzą w latarkach, wskaźnikach i prostych kontrolkach. Jeśli coś świeci słabo, razi po oczach albo nierówno prześwieca przez obudowę, problem zwykle leży nie w samym emiterze, tylko w sterowaniu, prowadzeniu światła albo termice. Ja przy wyborze patrzę więc szerzej niż na samą jasność i kolor - liczy się cały układ, od elektroniki po obudowę.
Jeśli mam zostawić jedną praktyczną zasadę, to tę: najpierw dobierz zastosowanie, warunki pracy i sposób chłodzenia, a dopiero potem sam element. Przy takim podejściu LED-y przestają być przypadkowym dodatkiem, a stają się dobrze policzonym, trwałym fragmentem projektu.
