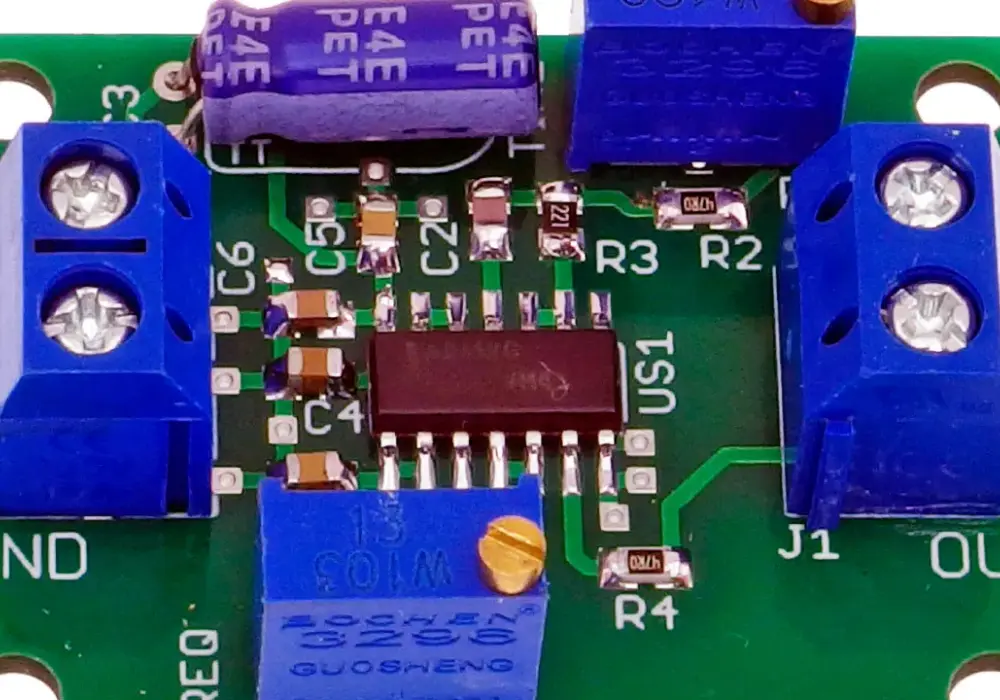

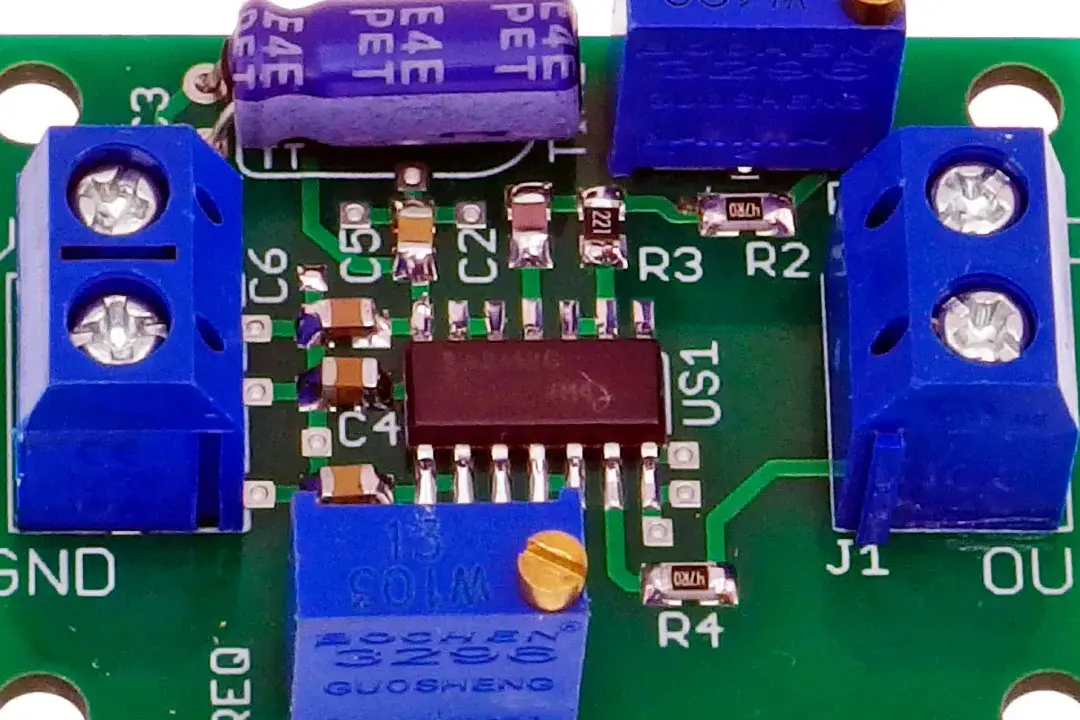

W elektronice impulsator bywa po prostu źródłem krótkich, powtarzalnych impulsów, które pomagają sprawdzić działanie układu, podać sygnał testowy albo wywołać konkretną reakcję w logice cyfrowej. Najwięcej sensu ma wtedy, gdy potrzebujesz kontrolowanego przebiegu zamiast zwykłego napięcia stałego: do diagnostyki, eksperymentów i prostych układów sterujących. Poniżej pokazuję, jak taki układ działa, czym różni się od podobnych rozwiązań i na co patrzeć, żeby nie kupić albo nie zbudować czegoś, co dobrze wygląda tylko w opisie.
Najważniejsze informacje o źródle impulsów
- Generator impulsów służy do podawania krótkich sygnałów testowych i sterujących, najczęściej w zakresie od pojedynczych herców do wielu megaherców.
- W układach cyfrowych ważniejsze od samej częstotliwości są poziomy napięć, stromość zboczy, szerokość impulsu i jitter.
- Najprostsze rozwiązania buduje się na układzie 555, lepsze na przerzutnikach monostabilnych, a najbardziej elastyczne na mikrokontrolerze lub gotowym generatorze laboratoryjnym.
- W polskich opisach handlowych ta nazwa bywa mieszana z enkoderem obrotowym, więc kontekst ma znaczenie.
- Zły dobór amplitudy albo zbyt wolne zbocza potrafią dać wynik, który wygląda poprawnie tylko pozornie.
Czym jest taki generator i kiedy naprawdę się przydaje
Jeśli ktoś mówi o takim urządzeniu w warsztacie elektronicznym, zwykle ma na myśli przyrząd, który wymusza stan wysoki, stan niski albo krótki impuls w określonym momencie. Ja traktuję go jako narzędzie do zadawania pytań układowi: „czy reagujesz tak, jak powinieneś?”. To bardzo praktyczne przy bramkach logicznych, wejściach mikrokontrolerów, układach czasowych, sterowaniu przekaźnikami i testach zasilaczy.
Warto jednak od razu rozdzielić dwa znaczenia, bo w polskim języku technicznym łatwo o zamieszanie. W jednym kontekście chodzi o generator impulsów, a w drugim o enkoder obrotowy, czyli element dający serię sygnałów podczas kręcenia gałką. To nie to samo, mimo że oba rozwiązania „produkują impulsy”.
| Określenie | Co oznacza w praktyce | Do czego służy |
|---|---|---|
| Generator impulsów | Źródło pojedynczych impulsów lub całego ciągu impulsów | Diagnostyka, sterowanie, testy, pomiary |
| Enkoder obrotowy | Element, który daje sygnały A i B podczas obracania | Menu, regulacja, interfejsy użytkownika |
| Układ monostabilny | Po wyzwoleniu generuje jeden impuls i wraca do stanu spoczynkowego | Opóźnienia, wyzwalanie, krótkie odpowiedzi czasowe |
Ja w praktyce lubię myśleć o tym sprzęcie jak o „precyzyjnym palcu”, który dotyka wejścia układu dokładnie wtedy, kiedy trzeba. Żeby to działało dobrze, trzeba zrozumieć sam przebieg, więc przechodzę do budowy i zasady działania.
Jak działa układ generujący impulsy
Najprostszy generator można rozłożyć na trzy części: źródło czasu, część wyzwalającą i stopień wyjściowy. Źródło czasu decyduje, jak długo trwa impuls i jak często się powtarza. Wyzwalanie mówi, kiedy impuls ma się pojawić. Stopień wyjściowy dopasowuje sygnał do obciążenia, czyli do tego, co naprawdę podłączasz na końcu przewodu.
W prostych konstrukcjach często spotyka się układ 555, bo jest tani i łatwy do uruchomienia. W bardziej „czystych” rozwiązaniach używa się przerzutników monostabilnych, bo dają krótkie, przewidywalne impulsy o stabilnym czasie trwania. Jeśli układ ma generować impulsy bez przerwy, mówimy o trybie astabilnym, czyli takim, który sam podtrzymuje pracę bez zewnętrznego wyzwalania.
- Monostabilny oznacza jeden stan stabilny i pojedynczy impuls po wyzwoleniu.
- Astabilny oznacza brak stanu spoczynku w sensie praktycznym, bo układ sam przełącza się między stanami.
- Stopień wyjściowy to część, która ma prądowo i napięciowo poradzić sobie z realnym obciążeniem.
- Zbocze to moment zmiany stanu sygnału, a jego szybkość bywa równie ważna jak sama częstotliwość.
W układach cyfrowych ja szczególnie patrzę na zgodność poziomów napięć. Dla logiki 5 V i 3,3 V różnica nie jest kosmetyczna. Jeśli sygnał ma zbyt małą amplitudę albo zbyt wolne zbocza, układ może zliczać impulsy błędnie albo w ogóle ich nie rozpoznać. Właśnie dlatego oscyloskop często mówi więcej niż multimetr, który pokaże tylko wartość średnią albo zbliżoną do skutecznej.
Kiedy już wiesz, jak układ pracuje, naturalnie pojawia się pytanie o parametry, które naprawdę mają znaczenie w praktyce. I tu zaczynają się rzeczy ważniejsze niż sam napis „generator” na obudowie.
Parametry, które naprawdę decydują o jakości
Jeśli miałbym wybrać tylko kilka liczb, na których warto się skupić, byłyby to: napięcie wyjściowe, częstotliwość, szerokość impulsu, stromość zboczy i prąd obciążenia. To właśnie one odróżniają sprzęt użyteczny od sprzętu, który ładnie świeci diodą, ale nie daje wiarygodnego sygnału.
| Parametr | Co oznacza | Na co zwracam uwagę |
|---|---|---|
| Amplituda | Poziom napięcia impulsu, np. 3,3 V, 5 V albo więcej | Musi pasować do wejścia badanego układu; 5 V może uszkodzić tor 3,3 V |
| Częstotliwość | Ile impulsów pojawia się w czasie, np. 1 Hz, 100 Hz, 1 kHz | W prostych modułach spotyka się zakresy od ułamków herca do setek kiloherców, a w lepszym sprzęcie znacznie więcej |
| Szerokość impulsu | Jak długo trwa pojedynczy impuls, od nanosekund do sekund | Za krótki impuls może zginąć, za długi nie pokaże właściwej reakcji układu |
| Zbocze narastające i opadające | Tempo przejścia sygnału między stanami | Przy szybkiej logice liczy się bardziej niż sama częstotliwość |
| Jitter | Losowe odchylenie w czasie pojawienia się impulsu | W testach i pomiarach ma być możliwie mały, inaczej wyniki zaczynają pływać |
| Prąd wyjściowy | Jak duże obciążenie układ potrafi zasilić lub sterować | Ważny przy tranzystorach, przekaźnikach i wejściach o nietypowej strukturze |
Ja zwykle ostrzegam przed jednym błędem: ludzie kupują sprzęt po samym zakresie częstotliwości, a potem okazuje się, że przebieg jest zbyt wolny, ma słabe zbocza albo nie pasuje poziomem do logiki CMOS. Dla układów cyfrowych lepiej mieć uczciwe 5 V lub 3,3 V z dobrym kształtem impulsu niż „szeroki zakres” zapisany w opisie. I właśnie dlatego warto porównać typowe rozwiązania, zamiast wybierać w ciemno.
Jakie rozwiązanie wybrać do konkretnego zadania
W domowym warsztacie nie ma jednego uniwersalnego wyboru. Inaczej podchodzi się do testu diody LED, inaczej do diagnostyki mikrokontrolera, a jeszcze inaczej do sprawdzania układu zasilania po nagłym obciążeniu. Poniżej zestawiam warianty, które spotykam najczęściej.
| Wariant | Kiedy ma sens | Plusy | Ograniczenia | Koszt orientacyjny |
|---|---|---|---|---|
| Prosty moduł na 555 | LED, przekaźnik, proste testy, miganie, podstawowe eksperymenty | Tani, szybki do uruchomienia, łatwy do zrozumienia | Ograniczona precyzja i słabsza kontrola kształtu impulsu | 10-80 zł |
| Układ na mikrokontrolerze | Własne sekwencje, opóźnienia, serie impulsów, tryb burst | Duża elastyczność, łatwa zmiana programu, dużo funkcji | Wymaga kodu, debugowania i sensownego zasilania | 20-150 zł |
| Generator logiczny | Układy 3,3 V i 5 V, szybka diagnostyka, test wejść cyfrowych | Lepsza zgodność z logiką cyfrową, ostrzejsze zbocza | Mniej przyjazny do zastosowań analogowych | 100-500 zł |
| Generator laboratoryjny | Częste pomiary, serwis, szeroki zakres pracy, bardziej wymagające układy | Wygoda, stabilność, zwykle lepsza kontrola parametrów | Najwyższa cena i większa liczba funkcji, których nie zawsze potrzebujesz | 300-3000+ zł |
W mojej ocenie najlepiej działa prosta zasada: jeśli pracujesz głównie z LED-ami, przekaźnikami i nieskomplikowaną automatyką, wystarczy tani moduł. Jeśli diagnozujesz mikrokontrolery i logikę 3,3 V, celuj w rozwiązanie, które naprawdę trzyma poziomy napięć i ma szybkie zbocza. Gdy natomiast robisz to zawodowo albo regularnie, wygoda i powtarzalność zaczną mieć większą wartość niż oszczędność kilkudziesięciu złotych.
Jest jeszcze jedna rzecz, o której często się zapomina: dobry generator bez sensownego sposobu obserwacji daje połowę obrazu. Dlatego do bardziej wymagających testów oscyloskop albo przynajmniej prosty analizator logiczny szybko stają się równie ważne jak sam układ sygnałowy.
Najczęstsze błędy podczas pracy z takim źródłem sygnału
Najwięcej problemów widziałem nie w samym generatorze, tylko w założeniach. Ktoś zakłada, że „skoro impuls jest, to układ powinien działać”, a potem okazuje się, że sygnał ma zły poziom, złe zbocze albo po prostu nie ma wspólnej masy z badanym obwodem.
- Brak wspólnej masy między generatorem a testowanym układem sprawia, że sygnał jest pozornie obecny, ale elektrycznie nieczytelny.
- Zbyt wysokie napięcie wyjściowe może uszkodzić wejście 3,3 V, nawet jeśli „tylko na chwilę” podajesz sygnał testowy.
- Zbyt wolne zbocza powodują błędne wykrywanie stanów logicznych, zwłaszcza w szybszych układach cyfrowych.
- Ignorowanie obciążenia kończy się tym, że sygnał podłączony do realnego układu wygląda już zupełnie inaczej niż na stole.
- Mylenie częstotliwości z jakością prowadzi do kupna sprzętu z szerokim zakresem, ale słabą kontrolą impulsu.
- Brak ochrony przy cewkach i przekaźnikach oznacza ryzyko przepięć, które potrafią zabić stopień wyjściowy szybciej niż zły program.
Ja zawsze testuję taki układ najpierw bez obciążenia, potem z obciążeniem nominalnym, a dopiero później z docelowym odbiornikiem. Dwa minuty pomiaru potrafią oszczędzić godzinę szukania „awarii”, która w rzeczywistości była tylko skutkiem złego podłączenia. To dobry moment, żeby przejść od błędów do praktycznego wyboru sprzętu do własnego warsztatu.
Jak dobrać rozwiązanie do domowego warsztatu
Jeśli miałbym doradzać komuś rozsądny start, zacząłbym od pytania: do czego ten sygnał ma służyć naprawdę? Inaczej wybiera się narzędzie do migania diodą, inaczej do testowania wejść mikrokontrolera, a jeszcze inaczej do powtarzalnych pomiarów w serwisie.
- Do prostych eksperymentów wystarczy generator ustawialny w zakresie około 1-10 Hz i 1-5 V, najlepiej z czytelną regulacją oraz możliwością pojedynczego impulsu.
- Do logiki 3,3 V i 5 V szukaj zgodności poziomów, krótkich zboczy i sensownego zabezpieczenia wyjścia.
- Do sekwencji i testów automatyki przydają się tryby burst, opóźnienia i możliwość programowania serii impulsów.
- Do pracy serwisowej najlepiej sprawdza się sprzęt z wyświetlaczem, dobrym opisem parametrów i wyjściem, które da się łatwo sprawdzić oscyloskopem.
Ja prywatnie wolę kupić nieco prostszy generator, ale mieć do niego lepszy pomiar. Bez oscyloskopu bardzo łatwo uznać, że sygnał jest „w porządku”, choć w rzeczywistości ma za wolne zbocza albo pływającą amplitudę. W praktyce to właśnie obserwacja przebiegu odróżnia świadomy wybór od zgadywania.
Na koniec zostaje jeszcze krótka lista rzeczy, które warto sprawdzić przed pierwszym użyciem. To małe kroki, ale w elektronice często decydują o tym, czy układ zadziała od razu, czy zacznie generować fałszywe objawy.
Co sprawdzić przed pierwszym testem
- czy zasilanie generatora i badanego układu jest zgodne z wymaganiami napięciowymi;
- czy masa jest wspólna i połączona w sposób pewny;
- czy poziom logiczny odpowiada standardowi wejścia, czyli 3,3 V, 5 V albo innemu wymaganemu zakresowi;
- czy wyjście nie jest przeciążane przez zbyt duży prąd pobierany przez odbiornik;
- czy impuls ma właściwą polaryzację i czas trwania;
- czy przebieg wygląda poprawnie na oscyloskopie, a nie tylko na wskaźniku LED;
- czy układ ma podstawowe zabezpieczenie przed odwrotnym podłączeniem i przepięciem.
Najlepsze źródło impulsów nie jest najbardziej rozbudowane, tylko najbardziej przewidywalne w konkretnym zadaniu. Jeśli dopasujesz amplitudę, zbocza i obciążenie do badanego układu, zyskasz narzędzie, które realnie skraca diagnostykę i zmniejsza ryzyko błędnych wniosków. Właśnie tak ja oceniam sens takiego sprzętu w praktyce: ma pomagać myśleć o układzie jaśniej, a nie dokładać kolejnej warstwy niepewności.
