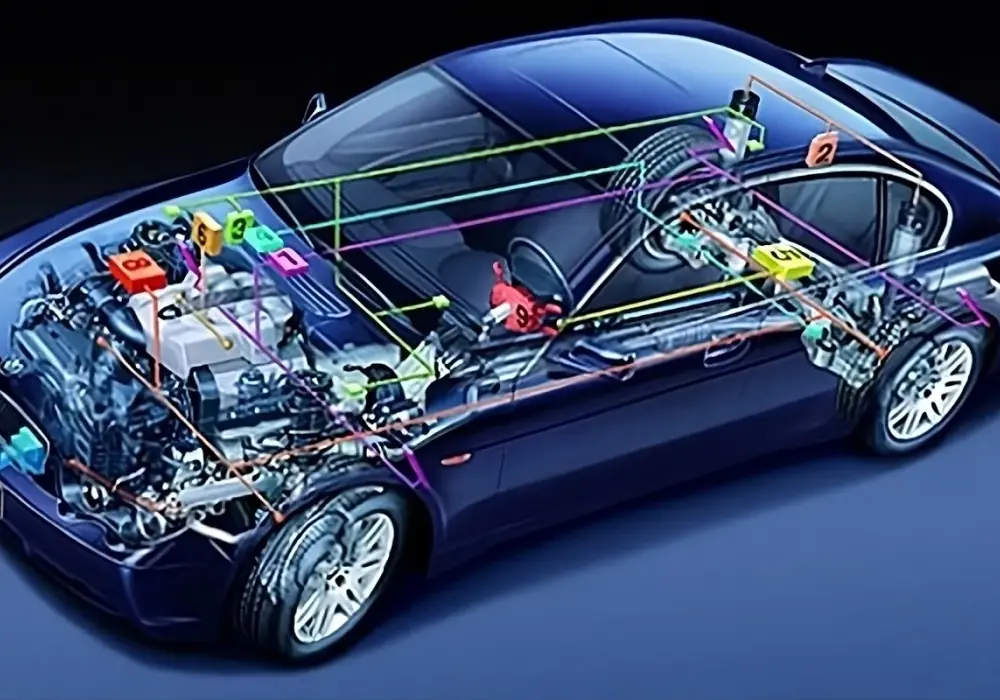

Magistrala CAN w samochodzie - jak działa i kiedy szwankuje

Magistrala CAN w samochodzie - jak działa i kiedy szwankuje
Autor Marcin Jankowski
Marcin Jankowski

5 września 2026

Magistrala CAN to kręgosłup komunikacji w samochodzie: dzięki niej sterowniki wymieniają dane o prędkości, obrotach, stanie baterii, błędach i setkach innych sygnałów bez plątaniny osobnych przewodów. W praktyce właśnie od jakości tej sieci zależy, czy auto reaguje przewidywalnie, a diagnostyka daje sensowne wyniki. Poniżej wyjaśniam, jak działa ta komunikacja, gdzie ma największe znaczenie, czym różni się od CAN FD i kiedy zaczynają się realne problemy.

Najważniejsze fakty o CAN w samochodzie

  • CAN łączy sterowniki w jedną sieć, zamiast prowadzić osobny przewód do każdego sygnału.
  • Priorytet ramek rozstrzyga arbitraż, więc ważniejsze komunikaty wygrywają bez niszczenia transmisji.
  • Klasyczny CAN pracuje zwykle do 1 Mbit/s, a CAN FD daje wyraźnie większą przepustowość dla cięższych danych.
  • Najczęściej spotkasz go w napędzie, podwoziu, nadwoziu, diagnostyce i w pojazdach elektrycznych.
  • Problemy zwykle wynikają z terminacji, przewodów, złączy albo wadliwego transceivera, nie z „samego protokołu”.
  • Gdy danych jest za dużo, naturalnym uzupełnieniem CAN staje się CAN FD albo automotive Ethernet.

Po co ta sieć jest w ogóle potrzebna

W samochodzie jest za dużo sygnałów, żeby prowadzić je osobnymi przewodami. Prędkość kół, temperatura cieczy, status poduszek, pozycja pedału gazu, stan baterii, zamek drzwi, klimatyzacja - wszystko musi być wymieniane między sterownikami szybko i bez chaosu. CAN rozwiązuje ten problem prosto: zamiast wysyłać dane punkt-punkt, pozwala wszystkim modułom słuchać jednej wspólnej linii i wyciągać z niej to, co ich dotyczy.

To właśnie dlatego ta technologia przetrwała tyle lat. Nawet jeśli w nowych architekturach pojawia się centralny komputer, bramka i strefowe sterowniki, CAN nadal robi za solidną warstwę komunikacji dla wielu funkcji „codziennej roboty”. Dla mnie to jedna z tych technologii, które nie błyszczą marketingowo, ale po prostu działają.

Żeby zrozumieć, dlaczego działa tak skutecznie, trzeba zobaczyć, jak przebiega sam ruch ramek.

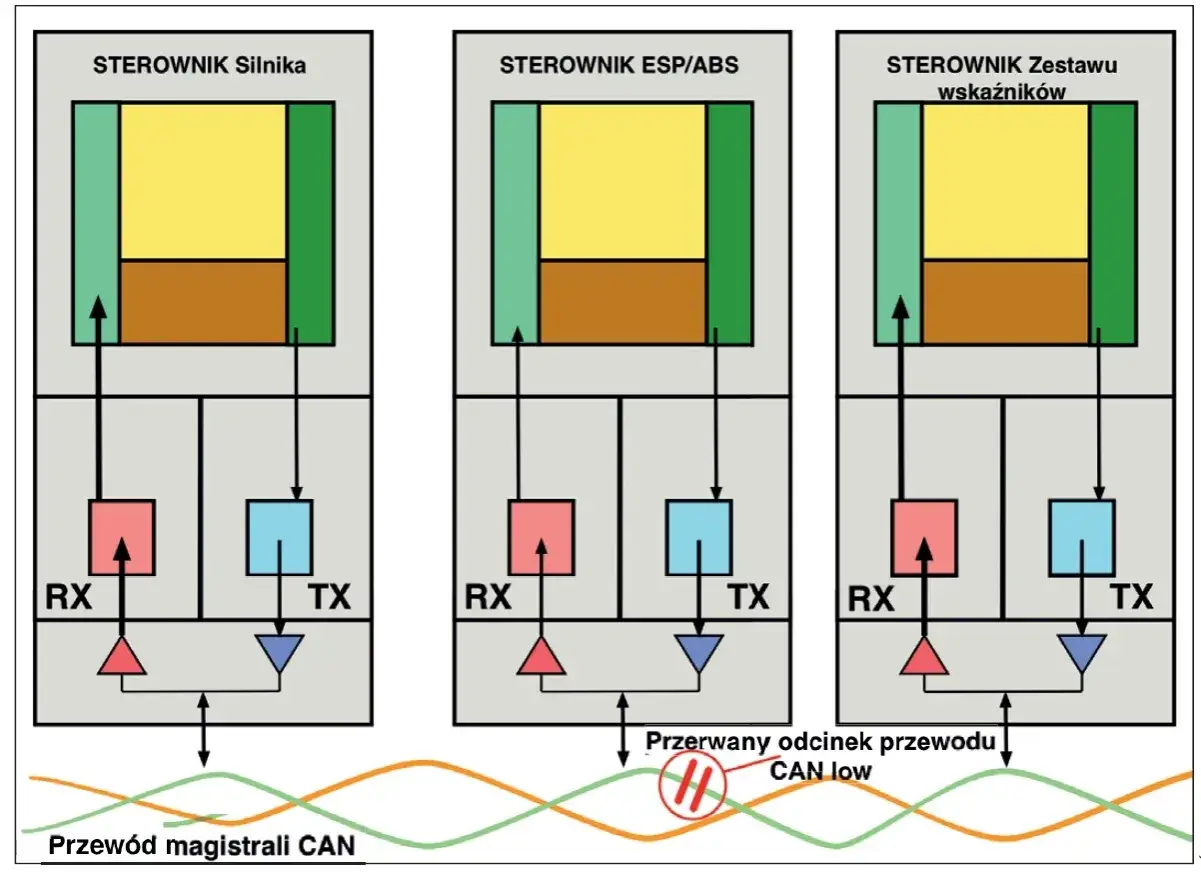

Schemat blokowy sterowników silnika, ESP/ABS i zestawu wskaźników połączonych magistralą CAN. Pokazano przerwany odcinek przewodu CAN low.

Jak działa komunikacja na sieci CAN

CAN nie ma centralnego mistrza, który rozdaje pozwolenia. Każdy sterownik może nadać, jeśli akurat ma wolną magistralę, a o pierwszeństwie decyduje arbitraż - czyli porównanie identyfikatorów ramek. Im niższy identyfikator liczbowy, tym wyższy priorytet. W praktyce ważniejszy komunikat wygrywa bez zrywania transmisji słabszego; ten drugi po prostu czeka i próbuje ponownie.

Warstwa fizyczna opiera się na sygnale różnicowym przesyłanym skrętką CAN-H/CAN-L. To ważne, bo taki układ lepiej znosi zakłócenia niż pojedynczy przewód odniesiony do masy. W spoczynku obie linie są w okolicach 2,5 V, a stan dominujący rozjeżdża je w przeciwnych kierunkach, mniej więcej do 3,5 V i 1,5 V. Na końcach magistrali są zwykle dwa rezystory terminujące 120 Ω, które tłumią odbicia sygnału.

  • Dominujący stan wygrywa nad recesywnym.
  • Arbitraż nie niszczy ramek, tylko rozstrzyga kolejkę.
  • Identyfikator to nie adres urządzenia, lecz priorytet i znaczenie komunikatu.

W sieci pracują zarówno ramki 11-bitowe, jak i 29-bitowe. Pierwsze dają 2048 możliwych identyfikatorów, drugie zostawiają dużo większy zapas dla rozbudowanych systemów. To nie jest detal dla purystów - właśnie od identyfikatora zależy, kto ma pierwszeństwo i jak sterowniki rozumieją znaczenie wiadomości.

Właśnie ten model działania sprawia, że CAN jest przewidywalny. A gdy już wiemy, jak płyną ramki, łatwiej zrozumieć, gdzie sieć ma największy sens w samochodzie.

Gdzie CAN ma sens, a gdzie zaczyna brakować przepustowości

Najlepiej czuje się tam, gdzie liczy się dużo krótkich komunikatów, a nie ogromne paczki danych. Napęd, hamulce, układ kierowniczy, nadwozie, komfort i bateria w samochodzie elektrycznym wymieniają głównie statusy, stany i wartości pomiarowe. Do takich zadań CAN pasuje bardzo dobrze, bo jest lekki, tani i odporny na błędy.

W samochodach spalinowych i elektrycznych widzę to samo zjawisko: CAN wciąż zostaje blisko sterowników czasu rzeczywistego, a cięższe dane przechodzą wyżej, zwykle przez bramkę i nowsze łącza. W praktyce oznacza to, że CAN nie znika. On po prostu przestaje być jedyną magistralą w aucie.

  • Napęd i podwozie - sterowniki silnika, skrzyni, ABS/ESP i układu kierowniczego wymieniają krótkie, ale krytyczne dane.
  • Komfort i nadwozie - szyby, zamki, lusterka, oświetlenie i klimatyzacja nie potrzebują wielkich pakietów, za to muszą działać stabilnie.
  • Samochody elektryczne - bateria, BMS, ładowanie i zarządzanie energią często korzystają z CAN albo CAN FD, bo ważne są statusy i kontrola czasu.
  • Pojazdy użytkowe - w cięższych konstrukcjach często spotyka się J1939, czyli popularny zestaw zasad komunikacji na CAN dla pojazdów ciężarowych i maszyn.

Jeśli mam wskazać jedną regułę projektową, to brzmi ona tak: CAN lubi krótkie, ważne komunikaty, a nie ciężkie paczki danych. Kiedy projekt zaczyna wymagać dużych strumieni informacji, naturalnie pojawia się CAN FD albo automotive Ethernet.

CAN, CAN FD, LIN i Ethernet nie rozwiązują tego samego problemu

Największy błąd, jaki widzę u początkujących, to traktowanie wszystkich magistral jak wymiennych. Nie są. Każda z nich obsługuje inny poziom potrzeb: od prostych sygnałów komfortu po wideo z kamer i funkcje ADAS. Właśnie dlatego warto patrzeć nie na samą nazwę, tylko na przepustowość, koszty i to, ile danych naprawdę trzeba przenieść.

Technologia Typowe tempo Gdzie ma sens Największy plus Największy minus
CAN 125 kb/s do 1 Mb/s Sterowanie, diagnostyka, krótkie statusy Prosty, odporny na zakłócenia, dobrze znany Za wolny dla ciężkich danych
CAN FD W praktyce kilka Mb/s w fazie danych Nowsze ECU, rozbudowana diagnostyka, więcej danych Większa przepustowość przy zachowaniu znanej logiki CAN Nie każdy starszy moduł go obsłuży
LIN Około 20 kb/s Proste moduły komfortu i dodatkowe urządzenia Tani i bardzo prosty Wyraźnie wolniejszy od CAN
Automotive Ethernet 100 Mb/s lub 1 Gb/s Kamery, infotainment, ADAS, centralne komputery Ogromna przepustowość Wyższa złożoność i koszt

W praktyce nie chodzi o to, który standard jest „lepszy”, tylko który pasuje do ciężaru danych. Gdy przerobisz sieć na zbyt szybkie i zbyt drogie łącze, przepalasz budżet; gdy zostawisz za wolną magistralę, dusisz funkcje. Tu nie ma jednej odpowiedzi, jest dopasowanie do zadania.

To prowadzi do najczęstszego pytania praktycznego: co właściwie psuje komunikację i jak to odróżnić od awarii pojedynczego modułu.

Jak rozpoznaję problemy z magistralą

CAN jest odporny, ale gdy coś zaczyna szwankować, objawy często wyglądają bardziej jak chaos elektroniczny niż zwykła awaria jednego modułu. Jednego dnia diagnostyka łączy się normalnie, następnego kilka sterowników znika naraz, a po drodze wyskakują błędy komunikacji, tryb awaryjny albo reset wyświetlacza. Wtedy nie zaczynam od wymiany komputera, tylko od sieci.

Objawy, które widzę najczęściej

  • kody błędów komunikacji typu Uxxxx i brak odpowiedzi kilku sterowników naraz,
  • zanikanie połączenia z OBD lub z konkretną grupą modułów,
  • losowe restarty, miganie kontrolek i niestabilna praca po uruchomieniu jednego odbiornika,
  • wejście sterownika w bus-off, czyli odcięcie nadawania po serii błędów transmisji.

Najczęstsze źródła awarii

  • korozja w złączach i wilgoć w wiązce,
  • przerwana skrętka CAN-H/CAN-L albo uszkodzony ekran,
  • brak jednego z rezystorów terminujących,
  • zwarcie do masy lub do plusa,
  • wadliwy transceiver w samym sterowniku.

Przeczytaj również: Jak cofnąć wiadomość na Messengerze i uniknąć niepotrzebnych błędów w kilka kroków

Prosty test bez laboratoriów

Przy wyłączonym zapłonie mierzę oporność między CAN-H i CAN-L. Około 60 Ω zwykle oznacza, że obie terminacje 120 Ω są obecne; wynik znacznie wyższy sugeruje przerwę, a zaniżony zwarcie albo dodatkowe obciążenie. Potem patrzę na napięcia i przebieg na oscyloskopie. Jeśli jedna z linii „przykleja się” do masy albo zasilania, problem jest fizyczny, nie logiczny.

Jeżeli trzeba, odłączam kolejne segmenty i sprawdzam, w którym momencie sieć wraca do normy. To banalna metoda, ale w praktyce często szybsza niż zgadywanie, który sterownik „na pewno” padł.

W praktyce najlepsza diagnoza jest sekwencyjna: najpierw warstwa fizyczna, potem ramki, dopiero na końcu pojedynczy sterownik. Ta kolejność zwykle oszczędza więcej czasu niż najbardziej spektakularne zgadywanie.

Na co zwracam uwagę przy interfejsie, logowaniu i własnych projektach

Jeśli ja wybieram interfejs do pracy, biorę model z izolacją galwaniczną i trybem listen-only, czyli nasłuchem bez nadawania. Dzięki temu komputer nie jest bezpośrednio wystawiony na zakłócenia, a sam mogę logować ruch bez ryzyka, że coś niechcący wyślę na magistralę. To detal, który w warsztacie i przy projektach hobbystycznych robi dużą różnicę.

  • interfejs z izolacją galwaniczną, jeśli pracujesz bezpośrednio z autem,
  • tryb nasłuchu bez nadawania, gdy chcesz tylko analizować ruch,
  • obsługa CAN FD, jeśli diagnozujesz nowsze samochody,
  • timestampy i sensowne filtrowanie ramek, gdy porównujesz logi,
  • oscyloskop lub sonda różnicowa, jeśli interesują cię odbicia i zakłócenia, a nie tylko zapis tekstowy.

Przy modernizacji albo własnym układzie nie zakładaj, że każdy adapter OBD pokaże ci wszystko. Część danych przechodzi przez bramkę i bywa filtrowana. Właśnie dlatego sam CAN to za mało, żeby mówić o pełnej diagnostyce - często obok pracuje UDS, czyli warstwa do odczytu błędów, testów aktywnych i programowania sterowników. CAN przenosi dane, a UDS definiuje, jak o nie pytać.

Jeśli budujesz własny układ z mikrokontrolerem, trzy rzeczy robią największą różnicę: poprawny transceiver, terminacja na końcach i rozsądna topologia przewodów. Reszta to już strojenie szczegółów. W samochodzie błędy w tych trzech miejscach mszczą się natychmiast.

Co warto zapamiętać, zanim uznasz CAN za starą technologię

Jeśli mam sprowadzić temat do trzech praktycznych wniosków, to są one takie: CAN nadal jest podstawą wielu układów, CAN FD rozwiązuje problem większych danych, a Ethernet przejmuje ciężkie strumienie. Dobre projekty nie wybierają jednej technologii „z zasady” - łączą je rozsądnie.

  • Do sterowania i krótkich ramek wybieraj CAN.
  • Do większych pakietów danych rozważ CAN FD.
  • Do kamer, infotainmentu i centralnych komputerów szukaj automotive Ethernet.

Najkrótsza droga do dobrej diagnozy jest podobna: najpierw przewód i terminacja, potem ramki i priorytety, na końcu sam sterownik. W tej kolejności magistrala CAN zwykle przestaje być zagadką, a staje się po prostu czytelnym narzędziem komunikacji.

To właśnie dlatego warto ją rozumieć nawet wtedy, gdy auto ma już nowoczesną architekturę i więcej niż jedną magistralę. W 2026 roku znajomość CAN nadal daje realną przewagę przy diagnostyce, pracy z elektroniką i ocenie, które rozwiązanie faktycznie pasuje do zadania.

FAQ - Najczęstsze pytania

CAN sprawdza się przy krótkich, ważnych komunikatach i zwykle działa do 1 Mbit/s. CAN FD daje większą przepustowość dla cięższych danych, a automotive Ethernet jest lepszy tam, gdzie trzeba przenosić duże strumienie, na przykład z kamer, infotainmentu czy systemów ADAS.

W CAN nie ma centralnego mistrza. O kolejności nadawania decyduje arbitraż, a niższy identyfikator liczbowy ma wyższy priorytet. Stan dominujący wygrywa z recesywnym, więc ważniejsza ramka przechodzi bez niszczenia transmisji, a pozostałe sterowniki po prostu czekają.

Typowe sygnały to błędy komunikacji Uxxxx, zanik połączenia z kilkoma modułami naraz, losowe restarty, miganie kontrolek i wejście sterownika w bus-off. Jeśli problem dotyczy wielu sterowników jednocześnie, warto najpierw podejrzewać sieć, a nie pojedynczy komputer.

Najprostszy test to pomiar oporności między CAN-H i CAN-L. Około 60 Ω zwykle oznacza obecność dwóch terminacji 120 Ω, wyższy wynik sugeruje przerwę, a niższy może wskazywać zwarcie lub dodatkowe obciążenie. Potem warto sprawdzić napięcia i przebieg na oscyloskopie.
