Napęd oparty na prądzie stałym to jeden z najprostszych sposobów zamiany energii elektrycznej w ruch obrotowy, dlatego wciąż pojawia się w elektronice użytkowej, robotyce i prostych urządzeniach mechanicznych. W tym tekście rozkładam temat na czynniki pierwsze: pokazuję, jak działa silnik prądu stałego, z czego się składa, czym różni się od wersji bezszczotkowej i jak dobrać zasilanie oraz sterownik, żeby układ pracował stabilnie, a nie tylko „kręcił się na stole”.
Najważniejsze fakty, które warto znać od razu
- Taki napęd zamienia energię elektryczną w obrót dzięki polu magnetycznemu i przełączaniu prądu w wirniku.
- W wersji szczotkowej kluczowe są komutator i szczotki, bo to one odpowiadają za zmianę kierunku prądu.
- Największą zaletą jest prostota sterowania i niski koszt, a największym ograniczeniem - zużycie elementów stykowych.
- Wersja bezszczotkowa jest trwalsza i zwykle cichsza, ale wymaga elektroniki sterującej.
- Przy doborze liczą się nie tylko obroty, lecz także moment, prąd rozruchowy, napięcie i sposób pracy.
- Do zmiany kierunku obrotów najczęściej stosuje się mostek H, a do regulacji prędkości - PWM.
Jak działa silnik prądu stałego
Najprościej mówiąc, obrót powstaje wtedy, gdy pole magnetyczne stojana oddziałuje z prądem płynącym przez wirnik. Wirnik chce się ustawić w określonej pozycji względem pola, a ponieważ musi obracać się dalej, potrzebny jest mechanizm, który w odpowiednim momencie odwróci kierunek prądu w jego uzwojeniach. Właśnie dlatego ten typ napędu nie kręci się „sam z siebie” bez komutacji.
W praktyce cały proces wygląda tak: zasilanie podaje energię, wirnik zaczyna generować moment obrotowy, a komutator pilnuje, żeby siła nadal działała w tym samym kierunku mimo obrotu wału. To rozwiązanie jest stare, ale wciąż skuteczne, bo daje dobry moment rozruchowy i pozwala na prostą regulację. W małych urządzeniach właśnie to często ma większe znaczenie niż laboratoryjna elegancja konstrukcji.

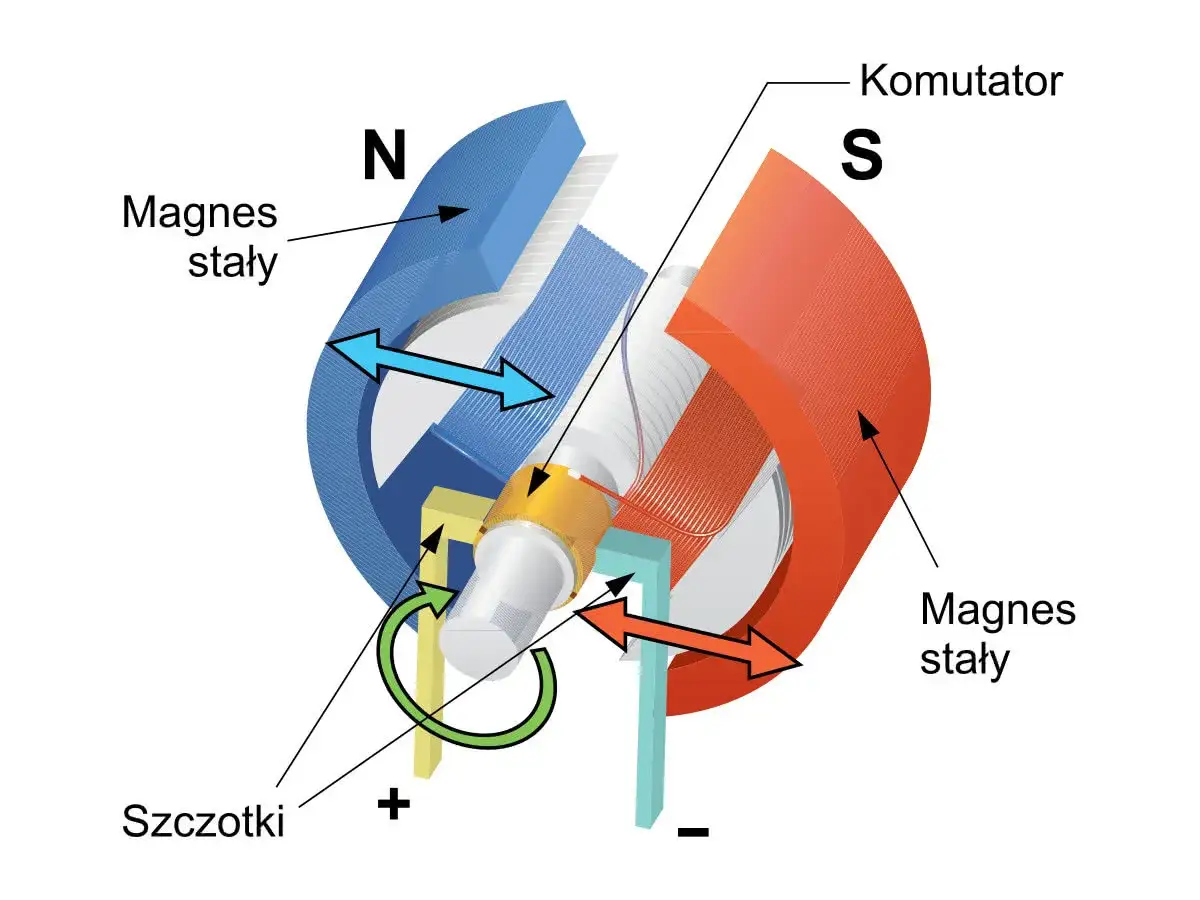

Co robi komutator
Komutator to element, który mechanicznie przełącza połączenia uzwojeń wirnika. Dzięki temu prąd w odpowiednim momencie płynie w taki sposób, by moment obrotowy nie zanikał. Bez tego wirnik po kilku stopniach obrotu po prostu zatrzymałby się w niekorzystnym położeniu.
Dlaczego PWM tak ułatwia regulację
Regulacja szerokości impulsu, czyli PWM, nie obniża napięcia „na sztywno”, tylko bardzo szybko włącza i wyłącza zasilanie. Dla silnika liczy się średnia energia, więc można zmieniać prędkość bez dużych strat, które pojawiłyby się przy zwykłym dławieniu napięcia rezystorem. W praktyce to jedna z największych zalet sterowania tego typu napędem.
Jeżeli rozumiesz tę zasadę, łatwiej ocenisz, skąd biorą się zalety, ale też ograniczenia tej konstrukcji, więc teraz przechodzę do budowy i elementów, które zużywają się najszybciej.
Z czego składa się napęd i co najbardziej się zużywa
| Element | Rola | Co zwykle się zużywa |
|---|---|---|
| Stojan | Tworzy pole magnetyczne, w którym pracuje wirnik | Przegrzanie, osłabienie magnesów, uszkodzenie uzwojeń w wersjach elektromagnetycznych |
| Wirnik | Wytwarza moment obrotowy i przenosi ruch na wał | Niewyważenie, uszkodzenie uzwojeń, wzrost oporów mechanicznych |
| Komutator | Przełącza zasilanie kolejnych sekcji uzwojenia | Wypalenie powierzchni, zabrudzenie, nierówna praca |
| Szczotki | Doprowadzają prąd do wirnika | Ścieranie, iskrzenie, spadek kontaktu, hałas |
| Łożyska | Utrzymują wał i zmniejszają tarcie | Luzy, szum, wzrost oporu, grzanie |
| Obudowa i chłodzenie | Odprowadza ciepło i chroni wnętrze | Zapychanie, słaba wentylacja, przegrzanie całego układu |
Ja zwykle zaczynam ocenę właśnie od tych punktów, bo to one najczęściej decydują, czy napęd wytrzyma miesiące, czy lata. W małej elektronice największym problemem nie jest sam pomysł na konstrukcję, tylko kombinacja: za duże obciążenie, zbyt słabe zasilanie i brak chłodzenia.
Warto też pamiętać, że w tańszych modelach szczotki i komutator są elementami eksploatacyjnymi. To normalne, nie wada sama w sobie, ale w sprzęcie pracującym długo i często przestaje być wygodne. I właśnie dlatego warto porównać wersję szczotkową z bezszczotkową, zanim uzna się, że „każdy napęd jest taki sam”.

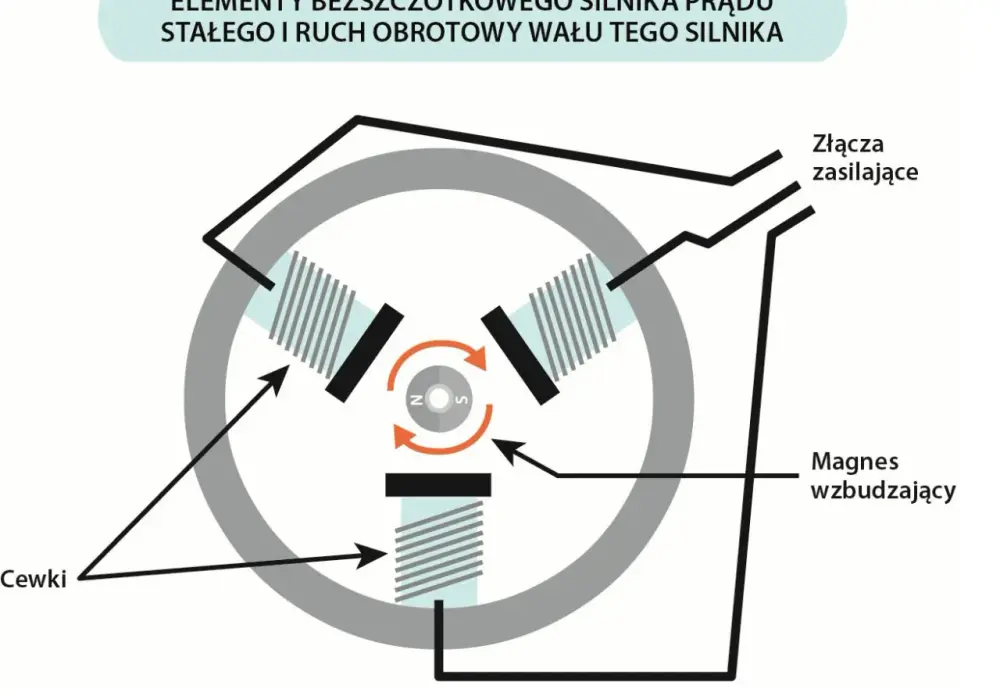

Brushed czy brushless i co wybrać do konkretnego zastosowania
| Cecha | Wersja szczotkowa | Wersja bezszczotkowa |
|---|---|---|
| Budowa | Prostsza, z komutatorem i szczotkami | Bardziej złożona, bez mechanicznej komutacji |
| Sterowanie | Może działać bardzo prosto, czasem bez dodatkowej elektroniki | Wymaga sterownika elektronicznego |
| Trwałość | Niższa, bo szczotki się zużywają | Zwykle wyższa, bo nie ma elementów ściernych |
| Kultura pracy | Więcej hałasu i iskrzenia | Cichsza i stabilniejsza praca |
| Koszt | Zwykle niższy | Zwykle wyższy, ale bardziej opłacalny przy długiej pracy |
| Najlepsze zastosowanie | Proste, tanie napędy, krótkie cykle pracy | Długotrwała praca, większa precyzja, mniejsze zużycie |
Jeżeli patrzę na sprzęt konsumencki, to wybór jest dość prosty: gdy liczy się cena i prostota, wygrywa wersja szczotkowa; gdy liczy się żywotność, powtarzalność i mniejsza obsługa, lepszy będzie napęd bezszczotkowy. W praktyce maxon i podobni producenci podkreślają dokładnie to samo: brushless daje dłuższą żywotność, wyższe obroty i pracę bez regularnej wymiany szczotek, ale potrzebuje elektroniki sterującej.
W urządzeniach mobilnych i małych gadżetach klasyczny napęd szczotkowy coraz częściej przegrywa właśnie przez hałas, straty i zużycie. Z kolei tam, gdzie potrzebny jest prosty ruch, niska cena i szybki start, nadal bywa bardzo sensowny. To prowadzi do pytania, gdzie ten typ napędu spotyka się najczęściej.
Gdzie ten napęd sprawdza się najlepiej
Najczęściej widzę go w sprzętach, które mają wykonać konkretną, dość prostą pracę i nie muszą działać bez przerwy przez lata. Dobry przykład to małe pompy, wycieraczki, podajniki, zabawki, proste roboty, mechanizmy zamków, wentylatory o niewielkiej mocy oraz różne akcesoria elektroniczne. W takich zastosowaniach liczą się niski koszt, dostępność części i łatwe sterowanie.
- Robotyka amatorska - bo łatwo sterować prędkością i kierunkiem, a moment startowy jest wysoki.
- Automatyka domowa - na przykład proste siłowniki, napędy zasłon czy małe podajniki.
- Motoryzacja - wycieraczki, dmuchawy, regulacje lusterek i inne układy pomocnicze.
- Elektronika użytkowa - małe wentylatory, szczoteczki, urządzenia biurowe, zabawki i akcesoria.
- Małe projekty DIY - bo można je uruchomić szybko, bez rozbudowanego układu sterowania.
W samych smartfonach klasyczny napęd szczotkowy pojawia się rzadziej, bo konstruktorzy wolą rozwiązania mniejsze, cichsze i bardziej precyzyjne. Mimo to w otoczeniu telefonu, w akcesoriach i drobnym sprzęcie elektronicznym, takie napędy nadal są bardzo praktyczne. Skoro wiadomo już, gdzie mają sens, pora przejść do najważniejszej rzeczy dla każdego, kto chce je faktycznie wykorzystać: zasilania i sterowania.
Jak dobrać zasilanie i sterownik, żeby układ działał stabilnie
| Parametr | Na co zwrócić uwagę | Typowy błąd |
|---|---|---|
| Napięcie znamionowe | Musi pasować do zasilania i zakresu pracy napędu | Podłączenie „na próbę” zbyt wysokiego napięcia |
| Prąd rozruchowy | Bywa wyraźnie wyższy niż prąd roboczy | Za słaby zasilacz lub zbyt mały sterownik |
| Moment obrotowy | Ważniejszy niż same obroty, jeśli napęd ma coś poruszać pod obciążeniem | Wybór wyłącznie na podstawie prędkości obrotowej |
| Sposób zmiany kierunku | Najczęściej potrzebny jest mostek H | Próba ręcznego odwracania polaryzacji bez zabezpieczeń |
| Praca ciągła czy przerywana | Wpływa na temperaturę, trwałość i dobór chłodzenia | Ignorowanie cyklu pracy |
W praktyce to właśnie tutaj najczęściej pojawiają się problemy. Sam napęd może być poprawny, ale jeśli zasilacz nie daje rady przy starcie, całość resetuje się, szarpie albo przegrzewa sterownik. W notach aplikacyjnych producentów sterowników wprost widać, że do takich silników stosuje się sterowanie PWM i mostki H, bo pozwalają kontrolować prędkość oraz kierunek bez brutalnego przełączania przewodów.
Przeczytaj również: Jak szybko i skutecznie wyłączyć dźwięk w iPhone – proste metody wyciszenia
Najważniejsze zasady sterowania
Jeżeli napęd ma kręcić tylko w jedną stronę, układ może być bardzo prosty. Gdy potrzebny jest ruch w obie strony, mostek H jest praktycznie standardem. Jeśli dochodzi regulacja prędkości, PWM daje największą kontrolę przy rozsądnym poziomie strat. Ja zwykle sprawdzam też, czy sterownik ma ograniczenie prądu, bo to mocno zmniejsza ryzyko uszkodzeń przy starcie.
- Dobierz zasilanie do prądu rozruchowego, a nie tylko do pracy ustalonej.
- Nie uruchamiaj układu „na styk”, jeśli napęd ma startować pod obciążeniem.
- Przy zmianie kierunku użyj mostka H lub gotowego drivera.
- Przy dłuższej pracy zadbaj o odprowadzanie ciepła.
- Jeśli zależy ci na kulturze pracy, ustaw PWM poza zakresem słyszalnym dla użytkownika, o ile konkretny układ na to pozwala.
To wszystko brzmi technicznie, ale w praktyce sprowadza się do jednego: napęd działa dobrze wtedy, gdy ma zapas, a nie wtedy, gdy jest dobrany „na granicy”. A kiedy układ już pracuje, warto umieć rozpoznać pierwsze oznaki zużycia, zanim awaria stanie się kosztowna.
Jak rozpoznać zużycie i typowe awarie
- Iskrzenie na komutatorze - najczęściej oznacza zużyte szczotki, zabrudzenie albo zbyt duże obciążenie.
- Spadek obrotów pod obciążeniem - może wynikać ze słabego zasilania, przeciążenia albo wzrostu tarcia.
- Głośna, nierówna praca - często wskazuje na łożyska, niewyważenie lub problemy z komutacją.
- Wyraźne grzanie obudowy - sygnał, że prąd jest za duży albo chłodzenie nie nadąża.
- Przerywanie pracy - bywa skutkiem słabego styku szczotek, uszkodzonego przewodu lub niestabilnego sterownika.
Jeżeli szczotki są dostępne jako część eksploatacyjna, ich wymiana bywa tania i szybka. Gdy jednak doszło do przypalenia uzwojenia albo poważnego uszkodzenia komutatora, naprawa zwykle przestaje być opłacalna. Wtedy lepiej wymienić cały zespół niż próbować ratować go na siłę.
Ja zwykle patrzę na te objawy jak na prosty system ostrzegania: najpierw pojawia się hałas i spadek kultury pracy, potem temperatura, a dopiero później całkowita awaria. Jeśli reagujesz wcześnie, oszczędzasz nie tylko sam napęd, ale też sterownik i zasilacz. To prowadzi do ostatniej, bardzo praktycznej rzeczy: kiedy ten typ napędu wybrać świadomie, a kiedy lepiej od razu sięgnąć po inną technologię.
Jak wybrać napęd, który naprawdę pasuje do zadania
Gdybym miał sprowadzić wybór do kilku prostych pytań, zacząłbym od nich: czy napęd ma pracować krótko czy długo, czy ma być tani czy bezobsługowy, czy potrzebujesz tylko jednego kierunku, czy także nawrotu. To właśnie odpowiedzi na te pytania decydują, czy lepszy będzie prosty model szczotkowy, czy bardziej zaawansowana wersja bezszczotkowa. W praktyce nie chodzi o to, co jest „lepsze w teorii”, tylko co jest rozsądne w danym projekcie.
- Wybierz wersję szczotkową, gdy liczą się prostota, niski koszt i szybki start.
- Wybierz bezszczotkową, gdy ważniejsze są trwałość, cisza i praca bez częstej obsługi.
- Sprawdź napięcie znamionowe, prąd rozruchowy i cykl pracy przed zakupem.
- Do regulacji obrotów zakładaj PWM, a do nawrotu mostek H lub gotowy driver.
- Nie ignoruj chłodzenia, bo przegrzanie skraca życie całego układu szybciej, niż wiele osób się spodziewa.
Jeśli mam podać praktyczny skrót, to brzmi on tak: klasyczny napęd na prąd stały jest świetny tam, gdzie chcesz prostego sterowania i sensownej ceny, ale przy długiej pracy i wysokich wymaganiach serwisowych coraz częściej przegrywa z bezszczotkowym odpowiednikiem. Dobrze dobrany układ nie jest przypadkowy - opiera się na napięciu, prądzie, momencie i sposobie sterowania, a dopiero potem na samej nazwie silnika.
