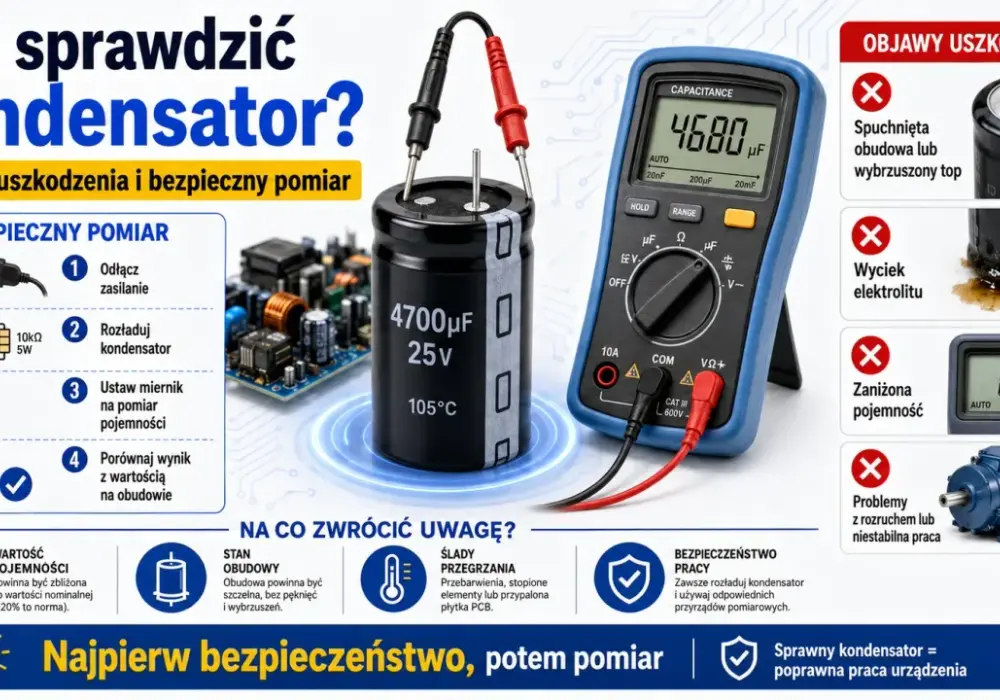

W elektronice kondensator magazynuje energię, stabilizuje zasilanie i pomaga układom pracować bez zakłóceń. W tym tekście wyjaśniam, jak działa ten element, jakie ma odmiany, jak czytać jego parametry i na co uważać przy doborze, zwłaszcza w sprzęcie mobilnym i na płytach głównych smartfonów. Chcę tu dać odpowiedź praktyczną: bez zbędnej teorii, ale też bez uproszczeń, które później prowadzą do błędów.
Najważniejsze rzeczy, które trzeba wiedzieć przed wyborem elementu do układu
- To nie jest mała bateria, tylko element, który gromadzi ładunek w polu elektrycznym i oddaje go wtedy, gdy napięcie zaczyna się zmieniać.
- W elektronice użytkowej najczęściej spotyka się odmiany ceramiczne, bo są małe, szybkie i dobrze radzą sobie z filtracją zakłóceń.
- Sama pojemność nie wystarcza do doboru. Równie ważne są napięcie pracy, ESR, temperatura i sposób montażu.
- W telefonach i podobnym sprzęcie ten element odpowiada za stabilność zasilania procesora, pamięci, torów radiowych i układów ładowania.
- Przy wymianie bezpieczniej trzymać się tej samej pojemności i większego dopuszczalnego napięcia niż zgadywać zamiennik „na oko”.
Jak działa i dlaczego potrafi uspokoić zasilanie
Najprościej ujmując, to dwa przewodniki rozdzielone izolatorem, czyli dielektrykiem. Gdy przyłożysz napięcie, ładunek gromadzi się na okładkach, a energia zostaje zapisana w polu elektrycznym. Kiedy napięcie w układzie spada albo pojawia się krótki skok poboru prądu, element oddaje część tego ładunku i pomaga utrzymać stabilność pracy.
Ja zwykle myślę o nim jak o małym buforze energii, który reaguje szybciej niż większość źródeł zasilania. To dlatego tak dobrze sprawdza się przy wygładzaniu tętnień, odsprzęganiu i krótkim podtrzymaniu napięcia w czułych obwodach. Wzór na energię jest przy tym bardzo prosty: rośnie ona zgodnie z zależnością 1/2 × C × V², więc napięcie ma ogromny wpływ na ilość zmagazynowanej energii.
W praktyce ważne jest jeszcze jedno: ten element nie „magazynuje prądu” w sensie dosłownym. Magazynuje ładunek, a prąd pojawia się dopiero wtedy, gdy ładunek przepływa do układu. To rozróżnienie brzmi jak detal, ale pomaga lepiej zrozumieć, dlaczego tak dobrze tłumi nagłe zmiany i dlaczego nie zastąpi baterii. Z tego punktu łatwo przejść do najważniejszej sprawy, czyli doboru właściwego typu do konkretnego zadania.
Rodzaje, które spotyka się najczęściej
W elektronice wybór nie kończy się na pytaniu „ile ma mikrofaradów”. Rodzaj wykonania decyduje o tym, czy element lepiej nadaje się do filtracji zasilania, audio, układów impulsowych czy podtrzymania energii. W materiałach technicznych Murata bardzo wyraźnie pokazuje, że różne konstrukcje zachowują się inaczej pod względem ESR i częstotliwości pracy, więc w praktyce nie ma jednego uniwersalnego rozwiązania.
| Rodzaj | Mocne strony | Ograniczenia | Najlepsze zastosowanie |
|---|---|---|---|
| Ceramiczny (MLCC) | Bardzo mały, niski ESR, dobrze pracuje przy wysokich częstotliwościach | Pojemność może spadać pod wpływem napięcia stałego, wrażliwy na pęknięcia mechaniczne | Odsprzęganie zasilania, smartfony, układy scalone, sekcje RF |
| Elektrolityczny aluminiowy | Duża pojemność przy rozsądnej cenie | Większy ESR, zwykle element spolaryzowany, starzeje się szybciej niż ceramika | Wygładzanie zasilania, większe tętnienia, prostsze zasilacze |
| Tantalowy i polimerowy | Lepsza stabilność niż klasyczne elektrolity, niski ESR w wersjach polimerowych | Wymaga ostrożnego doboru, klasyczne tantalowe źle znoszą przeciążenia | Układy o dużych skokach poboru prądu, zasilanie procesorów, sprzęt mobilny |
| Foliowy | Małe straty, dobra stabilność, niezła trwałość | Zwykle większy gabaryt | Precyzyjne układy, audio, elektronika pomiarowa |
| Superkondensator | Bardzo duża pojemność, świetny do krótkiego podtrzymania energii | Niskie napięcie pracy, duży rozmiar w stosunku do klasycznych rozwiązań | Backup zegara, pamięci, małe układy IoT, podtrzymanie danych |
Wybór typu nie jest więc kwestią gustu. Jeśli urządzenie pracuje na wysokiej częstotliwości, zwykle wygrywa ceramika. Jeśli trzeba zgromadzić więcej energii na niższej częstotliwości, w grę wchodzą większe konstrukcje elektrolityczne albo polimerowe. Gdy już wiesz, z jakiej rodziny pochodzi dany element, kolejnym krokiem jest czytanie parametrów, bo to właśnie tam najłatwiej popełnić kosztowny błąd.
Jak czytać parametry bez zgadywania
Ja zawsze zaczynam od pytania: do czego ten element ma realnie pracować? Inne wymagania ma filtr w zasilaczu impulsowym, inne układ audio, a jeszcze inne mały moduł w telefonie. Sama wartość w mikrofaradach rzadko wystarcza, bo równie ważne są napięcie, ESR, temperatura i obudowa.
Pojemność i napięcie pracy
Pojemność mówi, ile ładunku można zgromadzić przy danym napięciu. W codziennej praktyce spotyka się jednostki od pikofaradów, przez nanofarady i mikrofarady, aż po dużo większe wartości w superkondensatorach. Przy napięciu pracy trzymam prostą zasadę: zostawiam zapas. W wielu zastosowaniach sensowny jest margines co najmniej 20–30 procent ponad realne napięcie układu, a w zasilaniu impulsowym czasem nawet więcej, jeśli wymaga tego dokumentacja producenta.
ESR i ESL w praktyce
ESR to ekwiwalentna rezystancja szeregowa, czyli uproszczony model strat w elemencie. ESL to pasożytnicza indukcyjność, która zaczyna mieć znaczenie przy wyższych częstotliwościach. Murata zwraca uwagę, że właśnie te dwa parametry zaczynają mocno decydować o zachowaniu układu, gdy częstotliwość rośnie. W praktyce oznacza to, że dwa elementy o tej samej pojemności mogą zachowywać się zupełnie inaczej w zasilaniu procesora albo przetwornicy.
To dlatego w zasilaczach impulsowych niskoimpedancyjne rozwiązania ceramiczne tak często wygrywają z „dużymi, ale wolnymi” elementami elektrolitycznymi. Jak pokazuje nota TI poświęcona doborowi kondensatorów wejściowych i wyjściowych, nawet kilka nanohenrów pasożytniczej indukcyjności na ścieżce potrafi osłabić efekt filtracji, jeśli element nie jest umieszczony bardzo blisko regulatora.
Przeczytaj również: Procesory Ryzen – wyjątkowa wydajność dla każdego użytkownika
Tolerancja, temperatura i polaryzacja
Tolerancja mówi, jak bardzo rzeczywista wartość może odbiegać od nominalnej. W układach czasowych i rezonansowych ma to znaczenie dużo większe niż w prostym odsprzęganiu zasilania. Temperatura też nie jest dodatkiem do specyfikacji, tylko realnym parametrem pracy. W sprzęcie mobilnym sensownie jest patrzeć na zakresy 105°C, a nie tylko na podstawowe 85°C, jeśli element ma pracować blisko sekcji zasilania.
Przy elementach spolaryzowanych, takich jak elektrolityczne czy część tantalowych, polaryzacja ma znaczenie krytyczne. Odwrotne podłączenie może skończyć się uszkodzeniem, a czasem także awarią całego układu. Z tych parametrów bardzo łatwo przejść do konkretnego przykładu: w telefonach właśnie one decydują o tym, czy układ działa stabilnie, czy zaczyna sprawiać kłopoty przy każdym większym obciążeniu.
Gdzie spotkasz je w telefonach i innych urządzeniach mobilnych

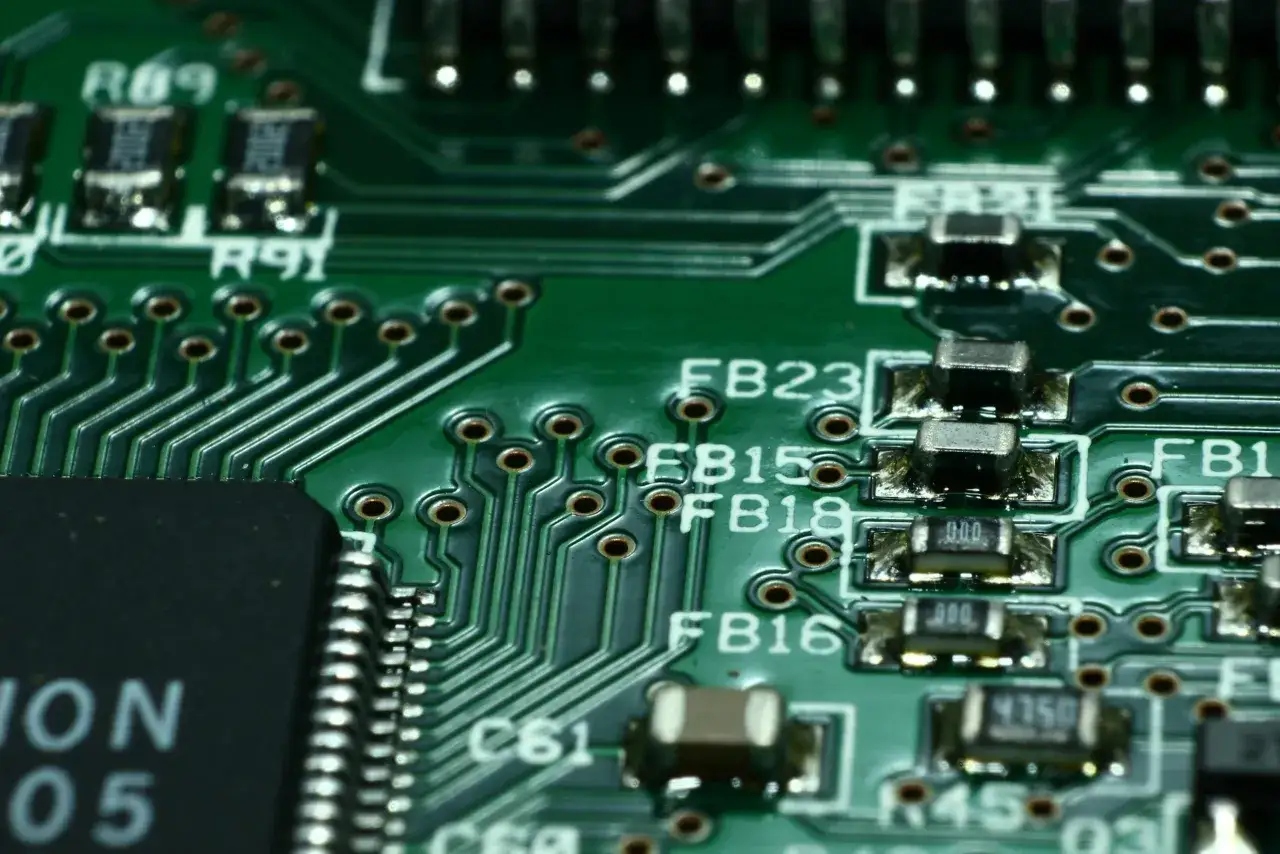

W smartfonach ten element pracuje praktycznie wszędzie: przy procesorze, pamięci, modemie, układach ładowania, torze audio i sekcji RF. Najczęściej są to mikroskopijne elementy ceramiczne SMD, bo dobrze znoszą wysokie częstotliwości i zajmują mało miejsca. W urządzeniach mobilnych liczy się każdy milimetr płytki, dlatego producenci wolą wiele małych sztuk rozmieszczonych blisko układów niż jedną dużą, oddaloną od źródła problemu.
To też jeden z powodów, dla których naprawa telefonu bywa bardziej złożona, niż wygląda z zewnątrz. Uszkodzenie małego elementu przy sekcji zasilania może dawać objawy zupełnie nieoczywiste: losowe restarty, grzanie się układu, problemy z ładowaniem, zakłócenia dźwięku albo utratę stabilności pod dużym obciążeniem. W praktyce widzę tu prostą zależność: im bardziej mobilny i energooszczędny sprzęt, tym większa rola dobrze dobranej filtracji.
W notach technicznych TI dotyczących przetwornic impulsowych bardzo mocno wybija się jeszcze jedna rzecz: małe ceramiczne elementy trzeba umieszczać blisko pinów zasilania, bo ścieżki o zbyt dużej indukcyjności psują efekt odsprzęgania. To ważne nie tylko dla projektantów płyt, ale też dla osób, które oceniają jakość naprawy albo zastanawiają się, dlaczego wymiana „na podobny model” nie zawsze daje identyczny efekt. Skoro wiemy, gdzie pracują, zostaje najtrudniejsza część: co zwykle psuje ich dobór lub wymianę.
Najczęstsze błędy przy doborze i wymianie
Najwięcej problemów bierze się nie z samej awarii, tylko z błędnego założenia, że wystarczy dopasować jedną liczbę z obudowy. W praktyce to za mało. Poniżej zebrałam błędy, które najczęściej widzę przy naprawach i przy prostym doborze zamiennika.
| Objaw | Najczęstsza przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Układ resetuje się przy obciążeniu | Za wysokie ESR, zbyt mała pojemność albo zbyt długa ścieżka zasilania | Rodzaj elementu, rozmieszczenie na PCB, jakość filtracji |
| Element grzeje się lub puchnie | Przekroczone napięcie, zła polaryzacja lub przeciążenie prądowe | Napięcie pracy, orientację montażu, temperaturę otoczenia |
| Telefon łapie zakłócenia audio lub radiowe | Słabe odsprzęganie w pobliżu układów wysokiej częstotliwości | Położenie małych ceramicznych elementów i jakość masy |
| Pojemność „na papierze” się zgadza, ale układ działa gorzej | Spadek pojemności pod wpływem DC bias w ceramice albo nieodpowiedni dielektryk | Charakterystykę materiału, a nie tylko nadruk z obudowy |
| Naprawa działa tylko chwilę | Zamiennik o złej klasie temperatury lub zbyt niskiej trwałości | Specyfikację producenta i zapas parametrów |
Jedna z częstszych pułapek dotyczy ceramiki o wysokiej przenikalności. Murata opisuje zjawisko DC bias, czyli spadek rzeczywistej pojemności pod wpływem napięcia stałego. W praktyce oznacza to, że parametr z nadruku nie zawsze mówi prawdę o zachowaniu w realnym układzie. Drugi błąd to ignorowanie polaryzacji przy większych elementach elektrolitycznych i tantalowych. Trzeci, bardzo częsty, to oszczędzanie na napięciu pracy bez żadnego zapasu.
Do tego dochodzi jeszcze kwestia mechaniki. W urządzeniach przenośnych pęknięcia obudowy, naprężenia PCB i słaba jakość montażu potrafią zabić element szybciej niż sama elektronika. To są te detale, które zwykle odróżniają układ działający stabilnie od takiego, który po krótkim czasie zaczyna się zachowywać nieprzewidywalnie.
Co warto zapamiętać przed zakupem albo naprawą
Jeśli miałabym zostawić tylko jedną praktyczną regułę, byłaby prosta: nie wybieraj po samej pojemności. Najpierw sprawdź typ, napięcie pracy, ESR, temperaturę i to, czy element ma być spolaryzowany. Dopiero potem patrz na gabaryt i cenę, bo te dwa ostatnie parametry są zwykle najłatwiejsze do dopasowania, ale nie decydują o sukcesie.
W sprzęcie mobilnym małe ceramiczne elementy robią większość codziennej pracy, ale w sekcjach zasilania nadal spotyka się większe rozwiązania tam, gdzie trzeba pochłaniać skoki prądu i wygładzać tętnienia. Dlatego przy naprawie telefonu albo innego urządzenia elektronicznego najlepiej myśleć o całym układzie, a nie o pojedynczym elemencie wyrwanym z kontekstu. To właśnie takie podejście najczęściej daje stabilny efekt, a nie tylko szybkie uruchomienie na stole.
