Wyświetlacze LED 7-segmentowe to podstawowe elementy elektroniczne używane do pokazywania cyfr i wybranych liter. Składają się z siedmiu podświetlanych segmentów. Są wszechobecne w naszym otoczeniu. Spotykamy je w zegarach cyfrowych i kalkulatorach. Ich główną zaletą jest prostota działania i niezawodność. Dostępne są w różnych kolorach i rozmiarach, co zwiększa ich uniwersalność.
Najważniejsze informacje:- Wyświetlają cyfry od 0 do 9 oraz wybrane litery (A-F)
- Występują w dwóch głównych wariantach: ze wspólną anodą lub katodą
- Powszechnie stosowane w sprzęcie AGD i RTV
- Łatwe w sterowaniu dzięki sygnałom dwustanowym
- Dostępne w różnych kolorach (czerwony, zielony, niebieski)
- Przystępne cenowo - już od około 1,76 zł za sztukę
Czym jest wyświetlacz 7-segmentowy?
Wyświetlacz LED 7-segmentowy to elektroniczny element sygnalizacyjny, który składa się z siedmiu podświetlanych segmentów LED. Te jasne elementy układają się w kształt cyfry 8, umożliwiając wyświetlanie cyfr od 0 do 9. Wyświetlacz siedmiosegmentowy LED charakteryzuje się prostą konstrukcją i intuicyjnym sterowaniem.
Led 7 segment występuje w dwóch głównych wariantach: ze wspólną anodą lub katodą. Dzięki swojej konstrukcji, wyświetlacz LED siedmiosegmentowy może pokazywać nie tylko cyfry, ale również wybrane litery alfabetu. Jest to idealne rozwiązanie do prostych interfejsów użytkownika.
- Zegary cyfrowe i budziki
- Kalkulatory i mierniki elektroniczne
- Panele sterowania AGD
- Wyświetlacze przemysłowe
- Tablice informacyjne

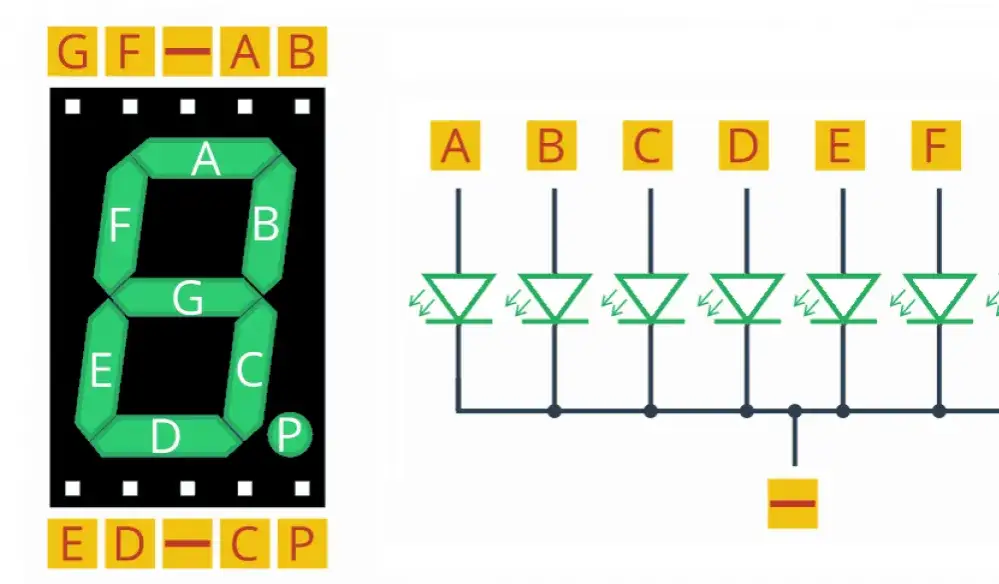

Budowa wyświetlacza LED 7-segmentowego
Wyświetlacz cyfrowy LED składa się z siedmiu diod świecących, ułożonych w charakterystyczny wzór. Każdy segment oznaczony jest literą od a do g, co ułatwia programowanie i sterowanie.
| Segment | Funkcja |
| a | Górny poziomy |
| b | Prawy górny pionowy |
| c | Prawy dolny pionowy |
| d | Dolny poziomy |
| e | Lewy dolny pionowy |
| f | Lewy górny pionowy |
| g | Środkowy poziomy |
W przypadku wariantu ze wspólną anodą, wszystkie anody segmentów są połączone do jednego pinu zasilającego. Sterowanie odbywa się poprzez podawanie stanu niskiego na odpowiednie katody.
Model ze wspólną katodą działa na odwrotnej zasadzie. Stan wysoki na wybranej anodzie powoduje zaświecenie odpowiedniego segmentu.
Wspólna anoda czy katoda - różnice w praktyce
W modelu ze wspólną anodą (+) podłączamy napięcie zasilające do wspólnego pinu. Aktywacja segmentów następuje poprzez podanie stanu niskiego (0).
Moduł wyświetlacza 7 seg ze wspólną katodą wymaga przeciwnego podejścia. Wspólny pin podłączamy do masy, a segmenty aktywujemy stanem wysokim (1).
Wybór wariantu często zależy od używanego mikrokontrolera. Niektóre układy lepiej współpracują z określonym typem wyświetlacza.
Jak sterować wyświetlaczem 7-segmentowym?
Sterowanie wyświetlaczem LED 7-segmentowym wymaga podłączenia każdego segmentu do osobnego pinu mikrokontrolera. Do zasilania potrzebujemy napięcia 5V lub 3.3V, w zależności od specyfikacji modelu. Każdy segment wymaga również rezystora ograniczającego prąd.
Wyświetlacz siedmiosegmentowy LED reaguje na sygnały cyfrowe zgodnie z tabelą prawdy. Kombinacja stanów wysokich i niskich na poszczególnych pinach tworzy odpowiednie cyfry lub litery. Programowanie polega na wysyłaniu odpowiednich sekwencji bitów.
- Sprawdź typ wyświetlacza (wspólna anoda/katoda)
- Podłącz wspólny pin do zasilania lub masy
- Dodaj rezystory 220Ω-330Ω do każdego segmentu
- Połącz segmenty z pinami mikrokontrolera
- Zdefiniuj piny jako wyjścia w kodzie
- Napisz funkcje sterujące dla poszczególnych cyfr
Generowanie cyfr i znaków
Każda cyfra lub litera wymaga aktywacji określonej kombinacji segmentów. Cyfra 0 wykorzystuje wszystkie segmenty oprócz środkowego, a cyfra 1 potrzebuje tylko dwóch segmentów pionowych po prawej stronie. Litery wymagają bardziej złożonych kombinacji.
| Znak | Kod binarny (abcdefg) |
| 0 | 1111110 |
| 1 | 0110000 |
| 2 | 1101101 |
| A | 1110111 |
| F | 1000111 |
Warianty i parametry techniczne
Wyświetlacze LED 7-segmentowe są dostępne w różnych rozmiarach, od 7mm do 100mm wysokości. Najpopularniejsze kolory to czerwony, zielony i niebieski.
Na rynku znajdziemy zarówno pojedyncze cyfry, jak i moduły wielocyfrowe. Moduł wyświetlacza 7 seg może zawierać nawet 8 cyfr w jednej obudowie.
Typowe napięcie pracy to 5V, a pobór prądu wynosi około 20mA na segment. Należy pamiętać o odpowiednim doborze rezystorów ograniczających.
Jasność wyświetlacza zależy od zastosowanego prądu i typu diod LED. Większe modele mogą wymagać zewnętrznego sterownika ze względu na zwiększony pobór prądu.
Przegląd popularnych modeli
Wyświetlacz led siedmiosegmentowy typu HD-1133A to popularny model o wysokości 14mm. Wyświetlacz F5461AH oferuje zwiększoną jasność i lepszą czytelność w warunkach zewnętrznych.
Ceny pojedynczych wyświetlaczy LED 7-segmentowych zaczynają się od 1,76 zł za sztukę. Moduły wielocyfrowe kosztują od 2,87 zł do kilkudziesięciu złotych, w zależności od specyfikacji.
Od teorii do praktyki - pierwszy projekt
Rozpocznij od prostego licznika wyświetlającego cyfry od 0 do 9. Pamiętaj o zastosowaniu rezystorów ograniczających dla każdego segmentu.
Przygotuj płytkę stykową i mikrokontroler Arduino. Połączenia wykonuj przy wyłączonym zasilaniu.
Program testowy powinien zawierać tablicę kodów dla poszczególnych cyfr. Warto zacząć od małych opóźnień między cyframi.
Sprawdź poprawność połączeń przed włączeniem zasilania. Użyj multimetru do weryfikacji napięć.
Najczęstszym błędem jest nieprawidłowe podłączenie wspólnej anody lub katody. Sprawdź dokładnie dokumentację techniczną wyświetlacza.
Problemy z jasnością poszczególnych segmentów najczęściej wynikają z błędnie dobranych rezystorów. Zbyt niski opór może uszkodzić diody LED, a zbyt wysoki spowoduje słabą widoczność. Warto eksperymentować z wartościami w zakresie 220-330Ω.
Co warto wiedzieć o wyświetlaczach 7-segmentowych?
Wyświetlacz LED 7-segmentowy to wszechstronne urządzenie, które znajduje zastosowanie w wielu projektach elektronicznych. Jego prosta konstrukcja, oparta na siedmiu segmentach LED, pozwala na wyświetlanie cyfr od 0 do 9 oraz wybranych liter. Dostępność dwóch wariantów - ze wspólną anodą lub katodą - daje elastyczność w projektowaniu układów elektronicznych.Sterowanie wyświetlaczem siedmiosegmentowym LED wymaga podstawowej wiedzy z zakresu elektroniki cyfrowej. Kluczowe jest prawidłowe podłączenie rezystorów ograniczających prąd oraz zrozumienie zasady działania wspólnej anody lub katody. Ceny zaczynające się od 1,76 zł za sztukę sprawiają, że jest to przystępne rozwiązanie dla początkujących elektroników.
Podczas pierwszego projektu z wyświetlaczem LED siedmiosegmentowym warto zacząć od prostego licznika. Należy zwrócić szczególną uwagę na poprawność połączeń i dobór odpowiednich rezystorów. Dzięki dostępności różnych rozmiarów i kolorów, możemy dopasować wyświetlacz do konkretnych potrzeb projektu.
